一种水利工程用生态护坡的制作方法

本实用新型涉及水利工程技术领域，具体为一种水利工程用生态护坡。

背景技术：

水利工程（hydraulicengineering）是为了控制、利用和保护地表及地下的水资源与环境而修建的各项工程建设的总称。水利工程又是防洪、除涝、灌溉、发电、供水、围垦、水土保持、移民、水资源保护等工程（包括新建、扩建、改建、加固、修复）及其配套和附属工程的统称。用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程。也称为水工程。水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要。

生态护坡，是综合工程力学、土壤学、生态学和植物学等学科的基本知识对斜坡或边坡进行支护，形成由植物或工程和植物组成的综合护坡系统的护坡技术。开挖边坡形成以后，通过种植植物，利用植物与岩、土体的相互作用(根系锚固作用)对边坡表层进行防护、加固，使之既能满足对边坡表层稳定的要求，又能恢复被破坏的自然生态环境的护坡方式，是一种有效的护坡、固坡手段。

但是，现有的水利工程用生态护坡存在以下缺点：

1、生态护坡的坡体表面预留有植被种植槽，用于种植植物，为了促进植物的生长，会有工人对其进行喷淋浇灌，浇灌的过程中，需要多人协作，对管道进行移动，工作劳动量大；

2、绿植直接暴露在室外，尤其是高温天气，受到太阳的炙烤，容易造成绿植的死亡。

技术实现要素：

本实用新型的目的在于提供一种水利工程用生态护坡，以解决上述背景技术中提出的现有的水利工程用生态护坡，生态护坡的坡体表面预留有植被种植槽，用于种植植物，为了促进植物的生长，会有工人对其进行喷淋浇灌，浇灌的过程中，需要多人协作，对管道进行移动，工作劳动量大；绿植直接暴露在室外，尤其是高温天气，受到太阳的炙烤，容易造成绿植的死亡的问题。

为了解决上述技术问题，本实用新型提供如下技术方案：一种水利工程用生态护坡，包括沿坡走道、混凝土坡面、边坡走道、绿植种植槽和步梯，所述混凝土坡面表面安装喷淋组件，所述喷淋组件分别包括喷淋管、进水接头、营养液滴加罐和旋转喷淋头，所述喷淋管侧壁靠近底端位置导通连接进水接头，所述喷淋管侧壁靠近顶端位置导通连接营养液滴加罐，所述喷淋管的喷水端导通连接旋转喷淋头，所述混凝土坡面表面安装遮阳组件，所述混凝土坡面表面对称开设有导向槽，所述混凝土坡面表面安装太阳能电池板，通过在混凝土坡面表面安装喷淋组件，实现了自动喷淋浇灌作业，不用工人频繁的移动管道，降低劳动量，在浇灌的同时能够补充营养液，有助于绿植生长，通过遮阳组件对绿植进行遮阳，提高成活率。

进一步的，所述沿坡走道下方通过混凝土坡面固定连接边坡走道，所述混凝土坡面表面设有绿植种植槽，所述绿植种植槽为若干个且等距平行排列，所述步梯位于混凝土坡面表面靠近侧壁位置，坡体检修人员可以在沿坡走道和边坡走道进行巡检作业，绿植种植槽内部种植绿植作物，通过步梯方便沿着混凝土坡面的坡面行走。

进一步的，所述遮阳组件分别包括收卷辊、第一齿轮盘、伺服电机、第二齿轮盘、遮阳网和配重块，所述收卷辊一端固定连接第一齿轮盘，所述收卷辊一侧安装伺服电机，所述伺服电机的传动输出端通过第二齿轮盘和第一齿轮盘相啮合，通过伺服电机驱动第二齿轮盘带动第一齿轮盘转动，对遮阳网进行自动放卷或者收卷作业，在收卷和放卷的过程中，配重块位于导向槽内部，受到导向槽的导向作用，从而带动遮阳网运动，通过遮阳网对绿植进行遮盖，有效的对绿植进行防护，提高成活率，且收卷和放卷作业均由外接控制设备进行操控，降低工人的劳动量。

进一步的，所述遮阳网包缠在收卷辊表面，所述收卷辊底部对称安装配重块，在收卷和放卷的过程中，配重块位于导向槽内部，受到导向槽的导向作用，从而带动遮阳网运动。

进一步的，所述太阳能电池板安装在混凝土坡面靠近沿坡走道一侧表面，所述太阳能电池板下方分别安装有蓄电池和逆变器且为电性连接，太阳能电池板将对太阳光进行收集，并通过逆变器将直流电转换为交流电存储在蓄电池中，从而向各用电器提供工作所需电能。

进一步的，所述导向槽位于遮阳组件下方，所述导向槽位于绿植种植槽两侧，通过导向槽对遮阳组件进行导向。

与现有技术相比，本实用新型所达到的有益效果是：

1、本实用新型通过在混凝土坡面表面安装喷淋组件，喷淋组件分别包括喷淋管、进水接头、营养液滴加罐和旋转喷淋头，实现了自动喷淋浇灌作业，不用工人频繁的移动管道，降低劳动量，在浇灌的同时能够补充营养液，有助于绿植生长。

2、本实用新型混凝土坡面表面安装遮阳组件，遮阳组件分别包括收卷辊、第一齿轮盘、伺服电机、第二齿轮盘、遮阳网和配重块，通过伺服电机驱动第二齿轮盘带动第一齿轮盘转动，对遮阳网进行自动放卷或者收卷作业，在收卷和放卷的过程中，配重块位于导向槽内部，受到导向槽的导向作用，从而带动遮阳网运动，通过遮阳网对绿植进行遮盖，有效的对绿植进行防护，提高成活率，且收卷和放卷作业均由外接控制设备进行操控，降低工人的劳动量。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

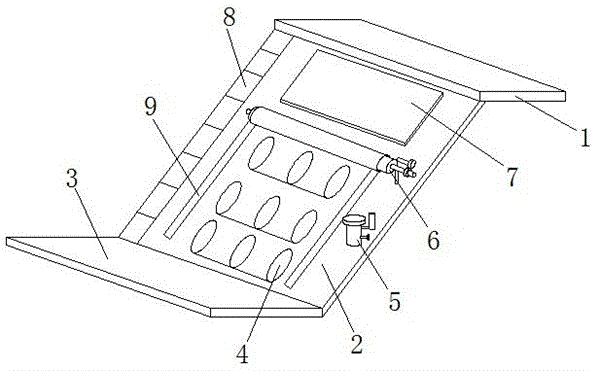

图1是本实用新型的整体结构示意图；

图2是本实用新型的太阳能电池板和混凝土坡面连接结构示意图；

图3是本实用新型的遮阳组件结构示意图；

图4是本实用新型的喷淋组件结构示意图；

图中：1、沿坡走道；2、混凝土坡面；3、边坡走道；4、绿植种植槽；5、喷淋组件；501、喷淋管；502、进水接头；503、营养液滴加罐；504、旋转喷淋头；6、遮阳组件；601、收卷辊；602、第一齿轮盘；603、伺服电机；604、第二齿轮盘；605、遮阳网；606、配重块；7、太阳能电池板；701、蓄电池；702、逆变器；8、步梯；9、导向槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供技术方案：一种水利工程用生态护坡，包括沿坡走道1、混凝土坡面2、边坡走道3、绿植种植槽4和步梯8，所述混凝土坡面2表面安装喷淋组件5，所述喷淋组件5分别包括喷淋管501、进水接头502、营养液滴加罐503和旋转喷淋头504，所述喷淋管501侧壁靠近底端位置导通连接进水接头502，所述喷淋管501侧壁靠近顶端位置导通连接营养液滴加罐503，所述喷淋管501的喷水端导通连接旋转喷淋头504，所述混凝土坡面2表面安装遮阳组件6，所述混凝土坡面2表面对称开设有导向槽9，所述混凝土坡面2表面安装太阳能电池板7。

所述沿坡走道1下方通过混凝土坡面2固定连接边坡走道3，所述混凝土坡面2表面设有绿植种植槽4，所述绿植种植槽4为若干个且等距平行排列，所述步梯8位于混凝土坡面2表面靠近侧壁位置，坡体检修人员可以在沿坡走道1和边坡走道3进行巡检作业，绿植种植槽4内部种植绿植作物，通过步梯8方便沿着混凝土坡面2的坡面行走。

所述遮阳组件6分别包括收卷辊601、第一齿轮盘602、伺服电机603、第二齿轮盘604、遮阳网605和配重块606，所述收卷辊601一端固定连接第一齿轮盘602，所述收卷辊601一侧安装伺服电机603，所述伺服电机603的传动输出端通过第二齿轮盘604和第一齿轮盘602相啮合，通过伺服电机603驱动第二齿轮盘604带动第一齿轮盘602转动，对遮阳网605进行自动放卷或者收卷作业，在收卷和放卷的过程中，配重块606位于导向槽9内部，受到导向槽9的导向作用，从而带动遮阳网605运动，通过遮阳网605对绿植进行遮盖，有效的对绿植进行防护，提高成活率，且收卷和放卷作业均由外接控制设备进行操控，降低工人的劳动量。

所述遮阳网605包缠在收卷辊601表面，所述收卷辊601底部对称安装配重块606，在收卷和放卷的过程中，配重块606位于导向槽9内部，受到导向槽9的导向作用，从而带动遮阳网605运动。

所述太阳能电池板7安装在混凝土坡面2靠近沿坡走道1一侧表面，所述太阳能电池板7下方分别安装有蓄电池701和逆变器702且为电性连接，太阳能电池板7将对太阳光进行收集，并通过逆变器702将直流电转换为交流电存储在蓄电池701中，从而向各用电器提供工作所需电能。

所述导向槽9位于遮阳组件6下方，所述导向槽9位于绿植种植槽4两侧，通过导向槽9对遮阳组件6进行导向。

本实用新型的工作原理：绿植种植槽4内部种植绿植作物，混凝土坡面2表面安装喷淋组件5，喷淋组件5分别包括喷淋管501、进水接头502、营养液滴加罐503和旋转喷淋头504，需要浇灌的时候，通过外接电机抽取水液向喷淋管501供水，同时营养液滴加罐503内部的营养液自动滴加在喷淋管501内部，通过旋转喷淋头504喷出，对绿植进行浇灌喷淋作业，不用工人频繁的移动管道，降低劳动量；混凝土坡面2表面安装遮阳组件6，混凝土坡面2表面对称开设有导向槽9，通过伺服电机603驱动第二齿轮盘604带动第一齿轮盘602转动，对遮阳网605进行自动放卷或者收卷作业，在收卷和放卷的过程中，配重块606位于导向槽9内部，受到导向槽9的导向作用，从而带动遮阳网605运动，通过遮阳网605对绿植进行遮盖，有效的对绿植进行防护，提高成活率，且收卷和放卷作业均由外接控制设备进行操控，降低工人的劳动量。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
