垂直绿化养护装置的制作方法

本实用新型涉及苔藓培育领域，尤其涉及垂直绿化养护装置。

背景技术：

目前苔藓养护技术在市场上不够发达，以大棚苔藓养殖技术为主，室内苔藓多为盆栽或人造景观，近些年也出现了苔藓墙和一些垂直苔藓类绿化，但关于垂直苔藓绿化，现阶段市场上还没有系统的养护装置。

对于现有技术中的苔藓盆栽和桌面小景，其苔藓使用范围较小，大棚苔藓养殖技术的主要目的是养殖苔藓，不注重苔藓观赏性，针对现有技术的不足，提供一种借鉴了室内气体循环系统和空气净化系统，将垂直苔藓墙放入养护装置，达到室内空气净化和苔藓养护相结合的效果。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的垂直绿化养护装置。

为了实现上述目的，本实用新型采用了如下技术方案：垂直绿化养护装置，包括空气循环装置、光照系统、生态缸和定时滴水系统，所述空气循环装置包括基质层、保水层、导水层、复合式空气净化层和防水层，所述空气循环装置内壁表面固定设置有防水层，所述防水层前端固定设置有复合式空气净化层，所述复合式空气净化层包含hepa高滤层、润流层、多孔吸附层和通气水帘层，所述复合式空气净化层前端固定设置有导水层，所述导水层前端固定设置有保水层，所述保水层前端固定设置有基质层，所述基质层前端固定设置有苔藓植物层，所述空气循环装置下端固定设置有生态缸，所述生态缸内部固定设置有苔藓小景观和多个假石，所述空气循环装置内部固定设置有定时滴水系统，所述定时滴水系统包括集水器、出水管、滴水管和集水管，所述集水器的输入端固定连接有集水管，所述集水器的输出端固定连接有出水管，所述出水管远离集水器的一端固定连接有滴水管。

作为上述技术方案的进一步描述：

所述空气循环装置上端固定设置有光照系统，所述光照系统包括灯座和定频生态灯，所述定频生态灯固定设置在灯座内部。

作为上述技术方案的进一步描述：

所述苔藓植物层后壁固定设置有多个温湿度传感器。

作为上述技术方案的进一步描述：

所述生态缸内部固定设置有循环水。

作为上述技术方案的进一步描述：

所述集水管侧壁固定设置有第一流量调节阀，所述出水管侧壁固定设置有第二流量调节阀。

作为上述技术方案的进一步描述：

所述滴水管下端固定连接有多个滴水头。

本实用新型具有如下有益效果：

与现有技术相比，该装置将垂直苔藓墙放入养护装置，设置水循环系统，为苔藓创造出优越的生存条件，实现小环境内的生态循环，对苔藓生长起着重大作用。

与现有技术相比，该装置内的复合式空气净化技术利于促进室内空气循环，实现清新空气再创造，将室内甲醛、氨气等污染有害气体有效吸收，优化空气结构，有效调节室内小气侯。

附图说明

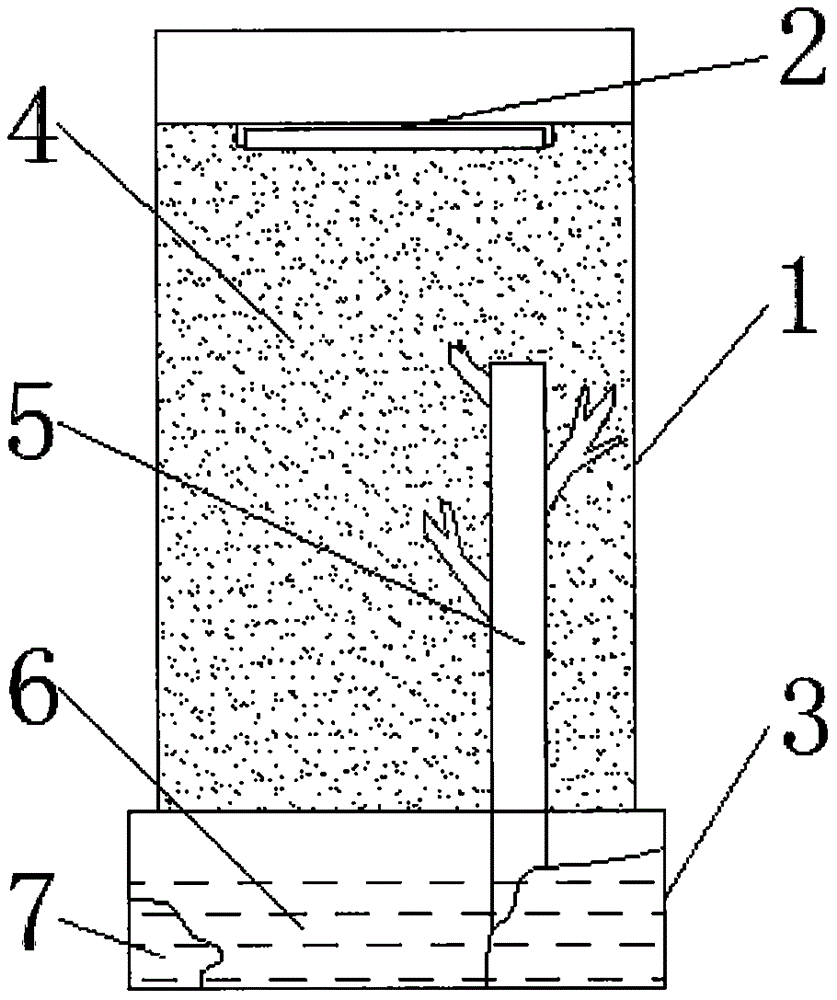

图1为本实用新型提出的垂直绿化养护装置的正视图；

图2为本实用新型提出的垂直绿化养护装置的侧内部示意图；

图3为本实用新型提出的垂直绿化养护装置的定时滴水系统结构示意图；

图4为本实用新型提出的垂直绿化养护装置的空气净化层结构示意图；

图5为本实用新型提出的垂直绿化养护装置的光照系统结构示意图。

图例说明：

1、空气循环装置；2、光照系统；3、生态缸；4、苔藓植物层；5、苔藓小景观；6、循环水；7、假石；8、基质层；9、保水层；10、导水层；11、复合式空气净化层；12、防水层；13、温湿度传感器；14、定时滴水系统；15、集水器；16、出水管；17、滴水管；18、滴水头；19、集水管；20、第一流量调节阀；21、第二流量调节阀；22、hepa高滤层；23、润流层；24、多孔吸附层；25、通气水帘层；26、灯座；27、定频生态灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

参照图1-5，本实用新型提供的一种实施例：垂直绿化养护装置，包括空气循环装置1、光照系统2、生态缸3和定时滴水系统14，空气循环装置1包括基质层8、保水层9、导水层10、复合式空气净化层11和防水层12，空气循环装置1内壁表面固定设置有防水层12，防水层12前端固定设置有复合式空气净化层11，复合式空气净化层11包含hepa高滤层22、润流层23、多孔吸附层24和通气水帘层25，复合式空气净化层11前端固定设置有导水层10，导水层10前端固定设置有保水层9，保水层9前端固定设置有基质层8，基质层8前端固定设置有苔藓植物层4，空气循环装置1下端固定设置有生态缸3，生态缸3内部固定设置有苔藓小景观5和多个假石7，空气循环装置1内部固定设置有定时滴水系统14，定时滴水系统14包括集水器15、出水管16、滴水管17和集水管19，集水器15的输入端固定连接有集水管19，集水器15的输出端固定连接有出水管16，出水管16远离集水器15的一端固定连接有滴水管17。

空气循环装置1上端固定设置有光照系统2，光照系统2包括灯座26和定频生态灯27，定频生态灯27固定设置在灯座26内部，苔藓植物层4后壁固定设置有多个温湿度传感器13，生态缸3内部固定设置有循环水6，集水管19侧壁固定设置有第一流量调节阀20，出水管16侧壁固定设置有第二流量调节阀21，滴水管17下端固定连接有多个滴水头18。

工作原理：该垂直绿化养护装置使用时，通过将水放入生态缸3内部，将苔藓植物层4设置在养护装置表面，在苔藓植物层4后端设置空气循环装置1、防水层12、复合式空气净化层11、导水层10、保水层9、基质层8等结构，为苔藓植物层4提供优越的生存条件，实现小环境内的生态循环，复合式空气净化层11通过设置通气水帘层25、多孔吸附层24、润流层23和hepa高滤层22，有效的对空气进行过滤，利于促进室内空气循环，实现清新空气再创造，优化空气结构，有效调节室内小气侯，装置内的水通过集水管19进入集水器15，再经过出水管16到达滴水管17，最后由滴水管17上的滴水头18进行定时滴水，实现苔藓植物层4的循环供水，使苔藓时刻具有充足的水份，利于生长养护。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
