一种节省空间的花卉苗木培育架的制作方法

本实用新型属于花卉苗木培育技术领域，具体涉及一种节省空间的花卉苗木培育架。

背景技术：

建设花园城市就得需要大量的花卉苗木，室内装饰装修也得需要大量的花木，前景是可以肯定的。

现有技术存在以下问题：花卉苗木培育是花卉苗木栽培的重要阶段，而缺乏一种便于调节观察且节省空间的花卉苗木培育架，不利于花卉苗木的前期培育。

技术实现要素：

为解决上述背景技术中提出的问题。本实用新型提供了一种节省空间的花卉苗木培育架，具有便于调节观察且节省空间的特点。

为实现上述目的，本实用新型提供如下技术方案：一种节省空间的花卉苗木培育架，包括培育架组件，所述培育架组件上转动设置有多组培育盒组件，所述培育盒组件两端的两侧均通过拉紧弹簧与培育架组件两端的两侧弹性拉紧固定连接。

优选的，所述培育架组件包括培育底座，所述培育底座的两侧均固定设置有培育支撑架板，所述培育支撑架板上固定设置有第一挂环，所述培育底座一侧的培育支撑架板上螺纹设置有多个定位螺栓。

优选的，所述培育盒组件包括扇型培育盒，所述扇型培育盒的内部被多个分隔板分成多个培育腔，且扇型培育盒的底部开设有贯通孔，所述扇型培育盒的底端面盒体通过支撑板固定设置有转动轴杆，且扇型培育盒两端的两侧盒体上均固定设置有第二挂环。

优选的，所述转动轴杆的两端杆体通过轴承座与培育架组件上的两侧培育支撑架板的板体转动连接。

优选的，所述拉紧弹簧通过第二挂环和第一挂环拉紧挂设在培育架组件和培育盒组件之间。

优选的，所述定位螺栓的杆体螺纹顶紧在培育盒组件的一端盒体上。

与现有技术相比，本实用新型的有益效果是：本实用新型转动轴杆的两端杆体通过轴承座与培育架组件上的两侧培育支撑架板的板体转动连接，通过此种方式，实现培育盒组件在培育架组件上的转动调节，方便对培育盒组件内部的观察，不同层的培育盒组件可以转动到不同的方向上，从而方便对每一层培育盒组件内部的观察，定位螺栓的杆体螺纹顶紧在培育盒组件的一端盒体上，通过此种方式，实现培育盒组件转动调节后的顶紧固定，培育盒组件两端的两侧均通过拉紧弹簧与培育架组件两端的两侧弹性拉紧固定连接，通过拉紧弹簧保证培育盒组件转动时的便利性和安全性，培育盒组件上扇型培育盒的内部被多个分隔板分成多个培育腔，通过此种方式，大大扩充了同一层所能容纳的培育容量，节省了培育空间。

附图说明

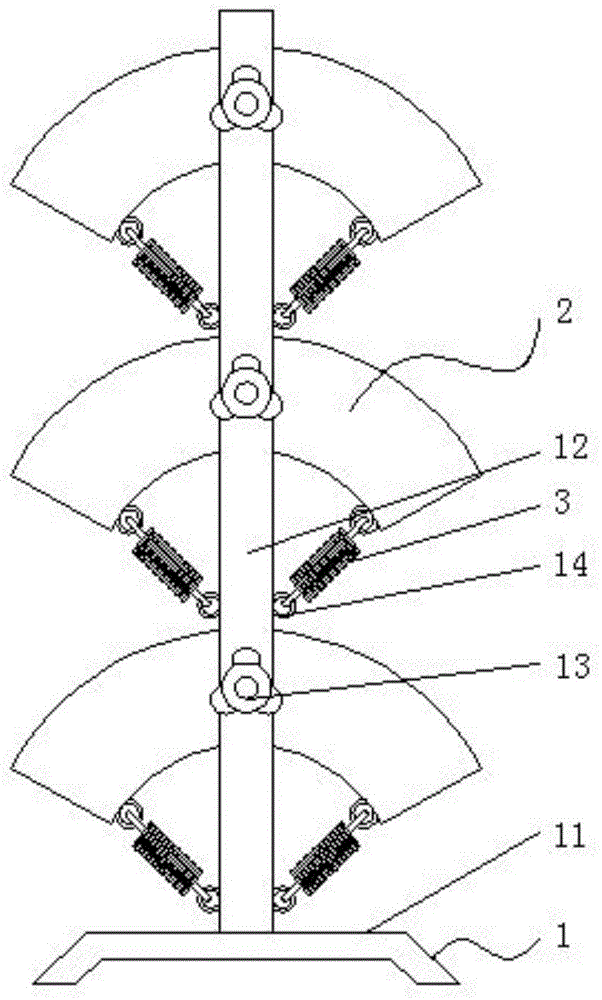

图1为本实用新型的侧视图；

图2为本实用新型的主视图；

图3为本实用新型培育盒组件的立体图；

图4为本实用新型培育盒组件另一视角的立体图；

图中：1、培育架组件；11、培育底座；12、培育支撑架板；13、定位螺栓；14、第一挂环；2、培育盒组件；21、扇型培育盒；22、分隔板；23、贯通孔；24、支撑板；25、转动轴杆；26、第二挂环；3、拉紧弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供以下技术方案：一种节省空间的花卉苗木培育架，包括培育架组件1，培育架组件1上转动设置有多组培育盒组件2，培育盒组件2两端的两侧均通过拉紧弹簧3与培育架组件1两端的两侧弹性拉紧固定连接。

本实施例中，优选的，培育架组件1包括培育底座11，培育底座11的两侧均固定设置有培育支撑架板12，培育支撑架板12上固定设置有第一挂环14，培育底座11一侧的培育支撑架板12上螺纹设置有多个定位螺栓13。

本实施例中，优选的，培育盒组件2包括扇型培育盒21，扇型培育盒21的内部被多个分隔板22分成多个培育腔，且扇型培育盒21的底部开设有贯通孔23，扇型培育盒21的底端面盒体通过支撑板24固定设置有转动轴杆25，且扇型培育盒21两端的两侧盒体上均固定设置有第二挂环26。

本实施例中，优选的，转动轴杆25的两端杆体通过轴承座与培育架组件1上的两侧培育支撑架板12的板体转动连接。

本实施例中，优选的，拉紧弹簧3通过第二挂环26和第一挂环14拉紧挂设在培育架组件1和培育盒组件2之间。

本实施例中，优选的，定位螺栓13的杆体螺纹顶紧在培育盒组件2的一端盒体上。

本实用新型的工作原理及使用流程：本实用新型转动轴杆25的两端杆体通过轴承座与培育架组件1上的两侧培育支撑架板12的板体转动连接，通过此种方式，实现培育盒组件2在培育架组件1上的转动调节，方便对培育盒组件2内部的观察，不同层的培育盒组件2可以转动到不同的方向上，从而方便对每一层培育盒组件2内部的观察，定位螺栓13的杆体螺纹顶紧在培育盒组件2的一端盒体上，通过此种方式，实现培育盒组件2转动调节后的顶紧固定，培育盒组件2两端的两侧均通过拉紧弹簧3与培育架组件1两端的两侧弹性拉紧固定连接，通过拉紧弹簧3保证培育盒组件2转动时的便利性和安全性，培育盒组件2上扇型培育盒21的内部被多个分隔板22分成多个培育腔，通过此种方式，大大扩充了同一层所能容纳的培育容量，节省了培育空间。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
