用于云木香幼苗种植育苗装置的制作方法

本实用新型涉及现代农业装备，具体涉及一种用于云木香幼苗种植育苗装置。

背景技术：

云木香是菊科，风毛菊属多年生高大草本植物，高可达2米，主根粗壮，茎直立，有棱，基生叶有长翼柄，翼柄圆齿状浅裂，叶片心形或戟状三角形，齿缘有缘毛，上部叶渐小，三角形或卵形，无柄或有短翼柄；头状花序单生茎端或枝端，茎端集成稠密的束生伞房花序，总苞半球形，黑色，总苞片外层长三角形，顶端短针刺状软骨质渐尖，中层披针形或椭圆形，全部总苞片直立，小花暗紫色，瘦果浅褐色，三棱状，7月开花结果。根据的需要，为了提高出芽率，减少田间的补种工序，通常在种植前使用育苗箱先进行统一的育苗，在幼苗成长到一定的程度后再进行移栽，现有技术中在将的育苗箱中的幼苗运输到种植地移栽的过程中，由于多走乡间小路，因此运输车辆起伏较大，容易使育苗箱中育苗槽内的土壤从育苗槽中洒出，云木香幼苗也就容易随之脱出，受到损伤，不利于后期的移栽存活。

技术实现要素：

本实用新型的目的在于提供一种用于云木香幼苗种植育苗装置，解决现有云木香幼苗在移栽运输过程中土容易从育苗槽中洒出的问题。

为解决上述的技术问题，本实用新型采用以下技术方案：

一种用于云木香幼苗种植育苗装置，包括育苗箱和育苗板，育苗板水平的设置在育苗箱内腔的中部，育苗箱的后壁开有加液口，加液口所在位置位于育苗板的下方，加液口处设有加液斗，加液斗的进液口位于顶部，所述育苗板上底面的中部均匀的设置有向下凹陷的育苗槽，育苗槽的槽底设有浸水孔，育苗槽的槽口处还设有可拆卸式的压土机构。

通过加液斗能向育苗箱中加入适量的水分，水分通过浸水孔滋润育苗槽中的土壤，使种植在育苗槽中的云木香幼苗能顺利生长，而设置在育苗槽槽口处的可拆卸式的压土机构则能在需要时压住育苗槽中的土壤，使其不易从育苗槽中洒出。

作为本实用新型的进一步优选，所述育苗箱的前壁和后壁均设有固定凸块组，固定凸块组包括上凸块和下凸块，上凸块位于育苗箱的上部，下凸块则位于育苗箱的下部，同一组上凸块和下凸块位于同一条竖向直线上，上凸块处可拆卸的连有连接胶片，连接胶片与上凸块转动连接，连接胶片的另一端设有下凸块连接孔。

设置固定凸块组，这样在运输时将两个育苗箱重叠起来，能利用连接胶片将两个育苗箱连接起来，这样位于上方的育苗箱就不容易因为振动从上方滑落下来。

作为本实用新型的进一步优选，所述压土机构包括魔术贴和压土片，魔术贴设置在育苗槽槽口的四角，压土片两端的底部设有魔术贴粘接部，压土片通过魔术贴粘接部与设置在育苗槽槽口四角的魔术贴粘接。

作为本实用新型的进一步优选，所述压土片的宽度小于育苗槽的半径，压土片包括前压土片和后压土片，前压土片的两端与位于育苗槽槽口两侧前部的两块魔术贴相连，后压土片的两端则与位于育苗槽槽口两侧后部的两块魔术贴相连。

粘接好压土片后，前压土片和后压土片之间就只留有云木香幼苗根茎粗细的缝隙，前压土片和后压土片能有效的对土壤进行压制，防止土壤从育苗槽中洒出。

作为本实用新型的进一步优选，所述育苗箱的底部设有排水口，育苗箱底板的上底面朝向排水口倾斜向下设置，排水口处设有堵头。

扯掉堵头，就能很容易的将育苗箱中的水排出。

作为本实用新型的进一步优选，所述育苗箱的顶部设有日光灯。

当日光不足时，能利用日光灯来对云木香幼苗进行补光，使其生长的更好。

与现有技术相比，本实用新型至少能达到以下有益效果中的一项：

1.运输过程中，土壤不易从育苗槽中洒出。

2.重叠在一起的育苗箱之间连接稳定，位于上方的育苗箱不易滑落。

3.能对云木香幼苗进行补光。

附图说明

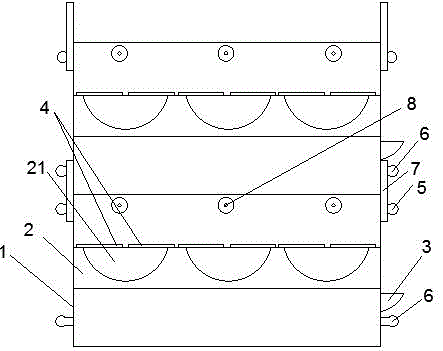

图1为本实用新型两个育苗叠起来的结构示意图。

图2为本实用新型压土机构的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

具体实施例1：

图1、图2示出了一种用于云木香幼苗种植育苗装置，包括育苗箱1和育苗板2，育苗板2水平的设置在育苗箱1内腔的中部，育苗箱1的后壁开有加液口，加液口所在位置位于育苗板2的下方，加液口处设有加液斗3，加液斗3的进液口位于顶部，所述育苗板2上底面的中部均匀的设置有向下凹陷的育苗槽21，育苗槽21的槽底设有浸水孔，育苗槽21的槽口处还设有可拆卸式的压土机构4。

通过加液斗能向育苗箱中加入适量的水分，水分通过浸水孔滋润育苗槽中的土壤，使种植在育苗槽中的云木香幼苗能顺利生长，而设置在育苗槽槽口处的可拆卸式的压土机构则能在需要时压住育苗槽中的土壤，使其不易从育苗槽中洒出。

具体实施例2：

本实施例是在具体实施例1的基础上对育苗箱1进行了进一步的说明，所述育苗箱1的前壁和后壁均设有固定凸块组，固定凸块组包括上凸块5和下凸块6，上凸块5位于育苗箱1的上部，下凸块6则位于育苗箱1的下部，同一组上凸块5和下凸块6位于同一条竖向直线上，上凸块5处可拆卸的连有连接胶片7，连接胶片7与上凸块5转动连接，连接胶片7的另一端设有下凸块连接孔。

设置固定凸块组，这样在运输时将两个育苗箱重叠起来，能利用连接胶片将两个育苗箱连接起来，这样位于上方的育苗箱就不容易因为振动从上方滑落下来。

具体实施例3：

本实施例是在具体实施例1的基础上对压土机构4进行了进一步的说明，所述压土机构4包括魔术贴41和压土片42，魔术贴41设置在育苗槽21槽口的四角，压土片42两端的底部设有魔术贴粘接部，压土片42通过魔术贴粘接部与设置在育苗槽21槽口四角的魔术贴41粘接。

具体实施例4：

本实施例是在具体实施例3的基础上对压土片42进行了进一步的说明，所述压土片42的宽度小于育苗槽21的半径，压土片42包括前压土片和后压土片，前压土片的两端与位于育苗槽21槽口两侧前部的两块魔术贴41相连，后压土片的两端则与位于育苗槽21槽口两侧后部的两块魔术贴41相连。

粘接好压土片后，前压土片和后压土片之间就只留有云木香幼苗根茎粗细的缝隙，前压土片和后压土片能有效的对土壤进行压制，防止土壤从育苗槽中洒出。

具体实施例5：

本实施例是在具体实施例1的基础上对育苗箱1进行了进一步的说明，所述育苗箱1的底部设有排水口，育苗箱1底板的上底面朝向排水口倾斜向下设置，排水口处设有堵头。

扯掉堵头，就能很容易的将育苗箱中的水排出。

具体实施例6：

本实施例是在具体实施例1的基础上增设了日光灯8，所述育苗箱1的顶部设有日光灯8。

当日光不足时，能利用日光灯来对云木香幼苗进行补光，使其生长的更好。

尽管这里参照本实用新型的多个解释性实施例对本实用新型进行了描述，但是，应该理解，本领域技术人员可以设计出很多其他的修改和实施方式，这些修改和实施方式将落在本申请公开的原则范围和精神之内。更具体地说，在本申请公开、附图和权利要求的范围内，可以对主题组合布局的组成部件和/或布局进行多种变型和改进。除了对组成部件和/或布局进行的变形和改进外，对于本领域技术人员来说，其他的用途也将是明显的。
