一种景观设计用绿植栽培装置的制作方法

本实用新型涉及一种绿植栽培装置，具体是一种景观设计用绿植栽培装置。

背景技术：

绿植是绿色观赏观叶植物的简称，大多产生于热带雨林及亚热带地区，一般为荫生植物。因其耐阴性能强，可作为室内观赏植物在室内种植养护。绿植常见的有:绿萝、巴西木、发财树、散尾葵、吊兰、青苹果、蓝宝石、龙血树、虎尾兰、绿巨人、绿帝王、黑美人等，都是从叶形、叶色、株型等选育而成。

现有的绿植栽培装置观赏性较差，且绿植在栽培时需要不定时的对绿植进行施肥，现有的施肥方式通常是人工将肥料撒入栽培区内，采用此种方法，绿植吸收养分速度十分缓慢，不利于绿植的健康成长。因此，本实用新型提供一种景观设计用绿植栽培装置，以解决上述提出的问题。

技术实现要素：

本实用新型的目的在于提供一种景观设计用绿植栽培装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种景观设计用绿植栽培装置，包括固定架，固定架前端设有浇灌箱，固定架内设有若干个培养槽，固定架上端设有水泵一，水泵一一侧贯穿浇灌箱内壁，水泵一另一侧固定连接有送水管，送水管末端设有喷泉喷头，固定架上端设有透明箱，浇灌箱上侧贯穿有回水管，回水管卡入浇灌箱内壁且与浇灌箱固定连接；

浇灌箱上侧设有进料口，进料口内设有进料盖板，浇灌箱外侧设有旋转摇杆，旋转摇杆贯穿浇灌箱内壁且与浇灌箱转动连接，旋转摇杆末端设有固定杆，固定杆外侧设有若干个搅拌杆，浇灌箱内设有水泵二，水泵二一侧设有浇灌连接管，浇灌连接管外侧设有若干个注液管，注液管内设有控制阀门，固定架上端设有多色灯。

作为本实用新型进一步的方案，所述喷泉喷头下侧设有存储漏斗，存储漏斗卡入透明箱内且与透明箱内壁固定连接，所述回水管与存储漏斗固定连接。

作为本实用新型进一步的方案，所述旋转摇杆外侧设有防滑垫，所述透明箱顶端设有盖板。

作为本实用新型进一步的方案，所述进料口内侧设有密封垫，进料盖板卡入密封垫内，进料盖板上端设有把手，把手外侧设有防滑纹路。

作为本实用新型进一步的方案，所述旋转摇杆外侧套设有密封圈，密封圈卡入浇灌箱箱壁内，所述固定架底端设有若干个均匀分布的支撑座。

作为本实用新型进一步的方案，所述搅拌杆设置倒角或圆角结构，搅拌杆顶端设有连接头，连接头采用软质橡胶材料。

与现有技术相比，本实用新型的有益效果是：

1、通过固定架、培养槽将绿植分别栽种到各个培养槽内可更加合理的利用空间，结构简单；通过浇灌箱、水泵一、送水管、喷泉喷头、多色灯等部件的相互配合，在夜晚或天气较暗时，经水泵一提供动力，制造人工喷泉，增加装置的美观性，多色灯可以过往行人提供照明，同时可提高装置的欣赏性；

2、通过进料口、水泵二等部件的相互配合方便工作人员为绿植准备培养液，方便绿植吸收养分，可提高绿植吸收养分速度，为绿植的健康成长提供保障，旋转摇杆、固定杆、搅拌杆、连接头等部件的相互配合，可将培养液搅拌均匀，方便绿植吸收。

附图说明

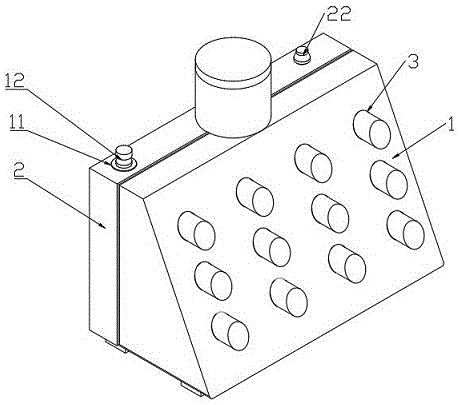

图1为一种景观设计用绿植栽培装置的结构示意图。

图2为一种景观设计用绿植栽培装置的正视图。

图3为一种景观设计用绿植栽培装置中图2中a-a方向的剖视图。

图中：1、固定架；2、浇灌箱；3、培养槽；4、透明箱；5、盖板；6、存储漏斗；7、水泵一；8、送水管；9、喷泉喷头；10、回水管；11、进料口；12、进料盖板；13、旋转摇杆；14、固定杆；15、搅拌杆；16、连接头；17、水泵二；18、浇灌连接管；19、注液管；20、控制阀门；21、支撑座；22、多色灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种景观设计用绿植栽培装置，包括固定架1，固定架1前端设有浇灌箱2，固定架1内设有若干个培养槽3，固定架1上端设有水泵一7，水泵一7一侧贯穿浇灌箱2内壁，水泵一7另一侧固定连接有送水管8，送水管8末端设有喷泉喷头9，喷泉喷头9下侧设有存储漏斗6，固定架1上端设有透明箱4，透明箱4顶端设有盖板5，存储漏斗6卡入透明箱4内且与透明箱4内壁固定连接，浇灌箱2上侧贯穿有回水管10，回水管10卡入浇灌箱2内壁且与浇灌箱2固定连接，回水管10与存储漏斗6固定连接；

浇灌箱2上侧设有进料口11，进料口11内设有进料盖板12，进料口11内侧设有密封垫，进料盖板12卡入密封垫内，进料盖板12上端设有把手，把手外侧设有防滑纹路，浇灌箱2外侧设有旋转摇杆13，旋转摇杆13外侧设有防滑垫，旋转摇杆13贯穿浇灌箱2内壁且与浇灌箱2转动连接，旋转摇杆13外侧套设有密封圈，密封圈卡入浇灌箱2箱壁内，旋转摇杆13末端设有固定杆14，固定杆14外侧设有若干个搅拌杆15，搅拌杆15设置倒角或圆角结构，搅拌杆15顶端设有连接头16，连接头16采用软质橡胶材料，浇灌箱2内设有水泵二17，水泵二17一侧设有浇灌连接管18，浇灌连接管18外侧设有若干个注液管19，注液管19内设有控制阀门20，固定架1底端设有若干个均匀分布的支撑座21，固定架1上端设有多色灯22。

本实用新型的工作原理是：

本实用新型使用时，通过固定架1、培养槽3将绿植分别栽种到各个培养槽3内可更加合理的利用空间，结构简单；通过浇灌箱2、水泵一7、送水管8、喷泉喷头9、多色灯22等部件的相互配合，在夜晚或天气较暗时，经水泵一7提供动力，制造人工喷泉，增加装置的美观性，多色灯22可以过往行人提供照明，同时可提高装置的欣赏性；通过进料口11、水泵二17等部件的相互配合方便工作人员为绿植准备培养液，为绿植的健康成长提供保障，旋转摇杆13、固定杆14、搅拌杆15、连接头16等部件的相互配合，可将培养液搅拌均匀，方便绿植吸收养分。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
