一种具有防护功能的可多样组合的种植装配花池的制作方法

本实用新型属于建筑工程及市政工程领域，具体涉及一种具有防护功能的可多样组合的种植装配花池。

背景技术：

车辆段上盖开发、屋顶花园等因其将结构板作为景观种植层，尽量减少大面积覆土有利减小下部结构荷载和节省工程造价。常规屋顶花园花池与护栏各成体系，分别设置，造成工程的浪费且常规铁艺护栏对城市景观影响较大。再者，护栏与花池分排设置，使得花池要么靠里侧设置，未能很好的美化城市；要么靠外侧设置，未能很好的服务与内部。此外现场砖砌花池外形单一、不利于维护，且容易造成渗水等问题。

车辆段等上盖等场地空中花池需要解决的几个关键技术：

1、花池和护栏分排安装既浪费成本和安装空间，可将二者一体化设置，节省空间和安装成本；

2、花池需要实现栏杆功能，其自身需要一定重量和高度，能较好的结合场地锚固，且具有防止攀爬的措施；

3、此类花池是城市景观的重要部分，尤其车辆段上盖边界动辄上千米，其自身的观赏性和与城市景观环境的融合至关重要，需要解决常规铁艺、砖砌护栏等对城市环境影响和破坏；

4、车辆段上盖花池使用量大，安装繁琐，为节省造价和工期，尽可能的采用工厂生产。同时为避免护栏形式单调而适用性差，护栏还需要具有一定可塑性。所以护栏应采用模块化生产，且可自由拼装；

因此有必要设计一种具有防护功能的可多样组合的种植装配花池，以克服上述问题。

技术实现要素：

本实用新型的目的在于克服现有技术之缺陷，提供了一种具有防护功能的可多样组合的种植装配花池，尤其适用于场地覆土受限的且对护栏景观观赏性、安全性要求高场地，如车辆段上盖开发盖边、屋顶花园、小区地下车库上方景观花园等。

本实用新型是这样实现的：

本实用新型提供一种具有防护功能的可多样组合的种植装配花池，由至少一个花池组合单元连接组成，所述花池组合单元包括内花池和外花池，所述内花池和所述外花池之间设有护栏，所述内花池和所述外花池底部相通并共用预装的灌溉水管。

护栏可设计为多种样式结构，在该种植装配花池由多个花池组合单元组成时，护栏可采取不同的样式结构相互连接以丰富在该种植装配花池的组合形式。

进一步地，所述内花池和所述外花池共同设置有灌溉预留孔以连通灌溉水管。

进一步地，所述内花池和所述外花池相对设有预留孔，所述护栏通过预留孔安装。

进一步地，所述花池组合单元底部通过锚固件与场地地坪固定连接。

进一步地，所述内花池和所述外花池为整体组合构件，并且固定安装于榫卯结构内。

进一步地，所述榫卯结构一端设有凸起部，另一端设有凹槽部，花池组合单元通过榫卯结构凸起部和凹槽部的相互配合连接。

更进一步地，所述预装的灌溉水管的端口设有柔性接口以便连接。

本实用新型具有以下有益效果：

1、该花池符合我国当前装配式建筑发展需求，可厂家批量生产节省成本和工期，同时标准化制作，后期安装效果可控、运营维护简单便捷，能很好解决较长城市建筑界面对城市环境影响，带来一定社会价值。

2、该花池既可实现护栏防护功能、又可具有景观观赏性，还一举解决了花池管线排布、浇灌等运营烦恼。

3、该花池采用模块化、组合式设计，栏杆造型构件具有多种样式结构，可以自由拼装组合为多种模式。工厂生产完成后，设计师可根据自由组合，具有可变性和多样性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

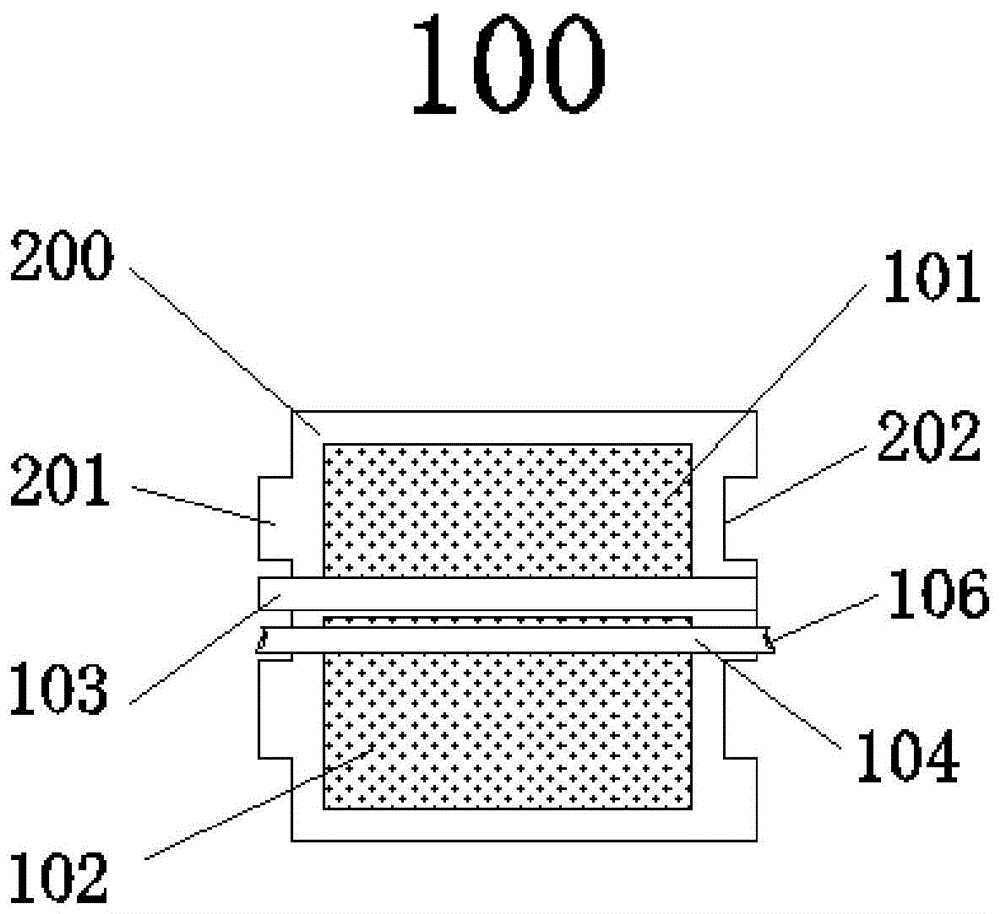

图1为本实用新型实施例提供的花池组合单元100的俯视结构示意图；

图2为本实用新型实施例提供的花池组合单元100的侧视结构示意图；

图3为本实用新型实施例提供的种植装配花池的组合连接示意图。

图中：100-花池组合单元；101-内花池；102-外花池；103-护栏；104-灌溉水管；105-锚固件；106-柔性接口；200-榫卯结构；201-凸起部；202-凹槽部；401-灌溉预留孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种具有防护功能的可多样组合的种植装配花池，由至少一个花池组合单元100连接组成。

如图1-2所示，花池组合单元100包括内花池101和外花池102，内花池101和所述外花池102之间设有护栏103，内花池101和所述外花池102底部相通并共用预装的灌溉水管104，内花池和外花池共同设置有灌溉预留孔401以连通灌溉水管104好用来灌水。本实施例中花池组合单元100长1000mm，内花池101高600mm深700mm，可供内部人员休憩，亦可防人攀爬；外花池102高400mm深500mm。内花池101和外花池102相对设有预留孔，护栏103采用分离式设计并通过预留孔固定安装。花池组合单元100底部通过锚固件105与场地地坪固定连接。

如图3所示，内花池101和外花池102固定安装于榫卯结构200内，榫卯结构200一端设有凸起部201，另一端设有凹槽部202，花池组合单元100通过榫卯结构200的凸起部201和凹槽部202的相互配合连接，灌溉水管104端口处均设有柔性接口106以使各花池组合单元底部的预装的灌溉水管连接。

本实用新型中，护栏103可根据花池组合单元100的长度和组合样式设计成多种不同的类型，均是通过预制品厂进行规模化预制，可组合形成不同装配组合形式的种植装配花池。举例来说，该种植装配花池由三个花池组合单元100连接而成，护栏103可有a、b、c三种类型，该种植装配花池在护栏103连接设置上可采取多种组合，如a-a-a，a-b-c，b-a-b等形式，丰富了该种植装配花池的样式，本实施例所展示的为其中一种类型的结构连接示意图。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
