一种垂直绿化种植装置的制作方法

本实用新型涉及垂直绿化技术领域，具体为一种垂直绿化种植装置。

背景技术：

垂直绿化简称立体绿化，是指除平面绿化以外的所有绿化，都称为立体绿化，其中具有代表性的几种绿化形式为：垂直绿化、屋顶绿化、树围绿化、护坡绿化、高架绿化等，有人也将立体绿化称之为：建筑绿化，因为大部分立体绿化都运用在建筑上，而护坡绿化往往是用于堤坝防水，防止泥土流失的一种绿化方式。面对城市飞速发展带来寸土寸金的局面，而面对绿化面积不达标，空气质量不理想，城市噪音无法隔离等难题，发展立体绿化将是绿化行业发展的大趋势。

传统的垂直绿化在种植时，大多不便于使用者安装绿植，容易导致绿植的掉落，同时，表面灌溉不能够渗透进土壤当中。因此，我们提出一种垂直绿化种植装置。

技术实现要素：

本实用新型的目的在于提供一种垂直绿化种植装置，以解决上述背景技术中提出传统的垂直绿化在种植时，大多不便于使用者安装绿植，容易导致绿植的掉落，同时，表面灌溉不能够渗透进土壤当中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种垂直绿化种植装置，包括墙体，所述墙体的前侧固定连接有种植板，所述种植板的前表面开设有四个安装槽，所述种植板的内部对应安装槽的顶部和底部均开设有弧形卡接槽，所述种植板的前表面设置有四个安装板，四个安装板靠近种植板的一侧分别贯穿至四个安装槽的内部并与安装槽的内壁接触，所述安装板的内部固定安装有绿植本体，所述绿植本体的一侧贯穿至安装板的外部，所述安装板的顶部和底部均开设有凹槽，所述安装板的内部对应凹槽的前侧和后侧均开设有滑槽，所述凹槽的内部设置有滑板，所述滑板的前侧和后侧分别贯穿至两个滑槽的内部并与滑槽的内壁接触，所述墙体的内部固定安装有连接水管，所述连接水管的一侧连通有四个出水管，所述出水管的一侧贯穿至种植板的内部并连通有排水管，所述排水管的一侧开设有水管连接槽。

与现有技术相比，本实用新型的有益效果是：

该垂直绿化种植装置，通过安装槽、安装板、弧形卡接槽和弧形卡接块的设计，使得绿植本体具有安装拆卸的特点，能够便于使用者快速的将其安装在种植板的侧面，同时，滑槽、滑板和复位弹簧的设计，能够便于弧形卡接块贯穿至弧形卡接槽的内部，通过简单的卡接方式，能够有效的将绿植本体安装在种植板上，最后通过限位网对其进行加固和限位，避免了绿植本体掉落的情况发生，喷头、排水管、出水管、连接水管和进水管的设计，能够使灌溉隐藏在种植板的内部，使得绿植充分的吸收水分，避免了水分的流失，便于了使用者的使用。

附图说明

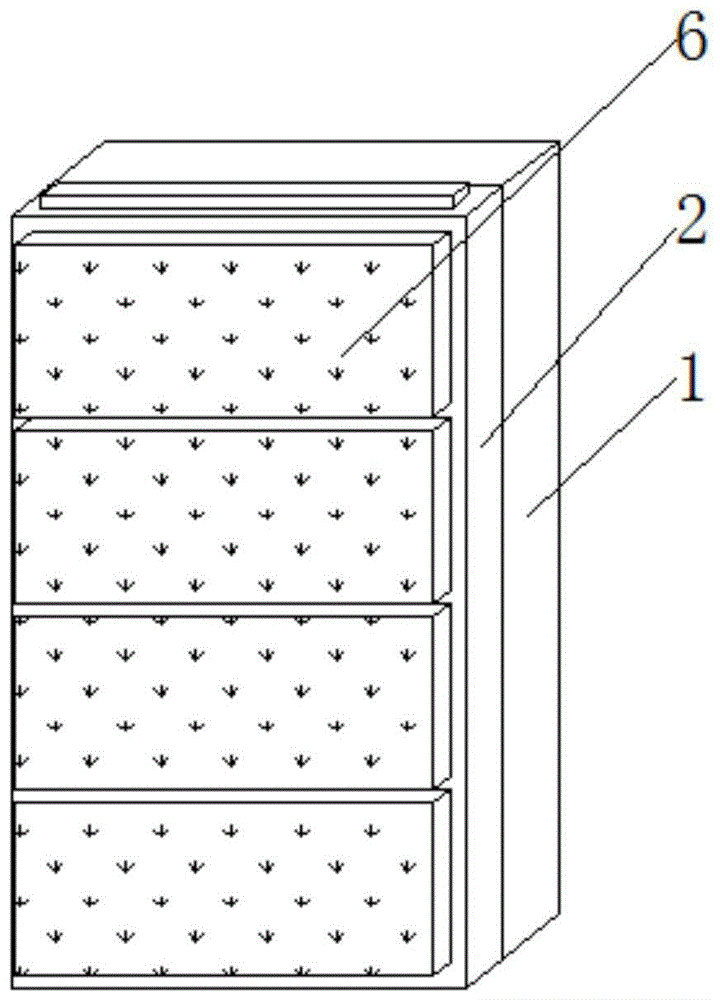

图1为本实用新型结构立体图；

图2为本实用新型结构侧视剖面图；

图3为本实用新型图2中a的局部放大示意图；

图4为本实用新型图2中b的局部放大示意图。

图中：1、墙体；2、种植板；3、安装槽；4、弧形卡接槽；5、安装板；6、绿植本体；7、凹槽；8、滑槽；9、滑板；10、复位弹簧；11、弧形卡接块；12、连接水管；13、出水管；14、排水管；15、水管连接槽；16、喷头；17、限位网；18、进水管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种垂直绿化种植装置，包括墙体1，墙体1的前侧固定连接有种植板2，种植板2的前表面开设有四个安装槽3，种植板2的内部对应安装槽3的顶部和底部均开设有弧形卡接槽4，种植板2的前表面设置有四个安装板5，四个安装板5靠近种植板2的一侧分别贯穿至四个安装槽3的内部并与安装槽3的内壁接触，安装板5的内部固定安装有绿植本体6，绿植本体6的一侧贯穿至安装板5的外部，安装板5的顶部和底部均开设有凹槽7，安装板5的内部对应凹槽7的前侧和后侧均开设有滑槽8，凹槽7的内部设置有滑板9，滑板9的前侧和后侧分别贯穿至两个滑槽8的内部并与滑槽8的内壁接触，墙体1的内部固定安装有连接水管12，连接水管12的一侧连通有四个出水管13，出水管13的一侧贯穿至种植板2的内部并连通有排水管14，排水管14的一侧开设有水管连接槽15。

本实用新型中：两个滑板9相对的一侧均固定连接有复位弹簧10，两个复位弹簧10的相对的一侧分别与两个凹槽7相对一侧的内壁固定连接；复位弹簧10的设计，能够便于滑板9在滑槽8当中移动，同时，可以帮助弧形卡接块11进行复位移动。

本实用新型中：两个滑板9相背的一侧固定连接有弧形卡接块11，弧形卡接块11远离滑板9的一侧贯穿至弧形卡接槽4的内部并与弧形卡接槽4的内壁接触；弧形卡接块11和弧形卡接槽4的设计，能够起到限位的作用。

本实用新型中：种植板2的顶部设置有限位块，限位块的底部固定连接有限位网17，限位网17的底部依次贯穿种植板2和安装板5并延伸至种植板2的外部；限位网17的设计，能够起到加固的作用。

本实用新型中：安装板5的一侧通过进水口固定安装有喷头16，喷头16的一侧贯穿至水管连接槽15的内部并与水管连接槽15卡接；喷头16的设计，能够便于对绿植进行灌溉。

本实用新型中：连接水管12一侧的底部连通有进水管18，进水管18的一侧贯穿至墙体1的外部；通过将进水管18与水龙头连接，能够便于将水排放到连接水管12中。

工作原理：种植时，使用者首先将绿植本体6表面的安装板5贯穿到种植板2表面开设的安装槽3当中，通过复位弹簧10的复位性，使滑板9在滑槽8当中移动，带动弧形卡接块11贯穿至弧形卡接槽4的内部，同时，在安装板5移动时，喷头16则移动至水管连接槽15当中与排水管14卡接，然后使用者将限位网17从种植板2的顶部从上往下依次贯穿种植板2与四个安装板5并延伸至种植板2的外部，从而对安装板5进行限位，灌溉时，进水管18将水从连接水管12排放至出水管13当中，出水管13将水从排水管14排向喷头16，使得喷头16将水喷洒在绿植本体6的内部。

综上所述：该垂直绿化种植装置，通过安装槽3、安装板5、弧形卡接槽4和弧形卡接块11的设计，使得绿植本体6具有安装拆卸的特点，能够便于使用者快速的将其安装在种植板2的侧面，同时，滑槽8、滑板9和复位弹簧10的设计，能够便于弧形卡接块11贯穿至弧形卡接槽4的内部，通过简单的卡接方式，能够有效的将绿植本体6安装在种植板22上，最后通过限位网17对其进行加固和限位，避免了绿植本体6掉落的情况发生，喷头16、排水管14、出水管13、连接水管12和进水管18的设计，能够使灌溉隐藏在种植板的内部，使得绿植充分的吸收水分，避免了水分的流失，便于了使用者的使用。

本申请文件中使用到的标准零件均可以从市场上购买，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段进行连接，且机械、零件和设备均采用现有技术中常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再作出具体叙述。
