一种窗外推拉式植物种植装置的制作方法

本实用新型涉及建筑绿化技术领域，具体涉及一种窗外推拉式植物种植装置。

背景技术：

城市热岛效应是指城市因大量的人工发热、建筑物和道路等高蓄热体及绿地减少等因素，造成城市“高温化”，即城市中的气温明显高于外围郊区的现象。近地面温度图显示，郊区温度较低，而城区则是高温区，就像突出海面的岛屿，由于这种岛屿代表高温的城市区域，所以就被形象地称为城市热岛。同时由于城市建筑群中因空间有限使其绿化带的占地面积较小或无法扩展，导致城市中热岛现象和城市空气污染现象日益严重，同时还存城市绿化带与中心绿地距离居民住所较远，导致老人、小孩及康复人群需要经过远距离行走后才可以达到绿化带与中心绿地，同时太阳照射到屋内会使屋内特别炎热，而传统的窗帘很难达到阻热的作用

因此现在越来越多的建筑上进行多层次多功能的绿化，在不占用地面空间的情况下，增加绿化，但是现在的很多绿化手段存在需要频繁打理和操作不便的问题，导致使用体验极差。本实用新型提供一种窗外推拉式植物种植装置克服上述缺陷。

技术实现要素：

本实用新型提供一种窗外推拉式植物种植装置，具有放置稳定安全，能够有效利用雨水，具有涵养水土的作用，并且打理方便。

本实用新型解决上述技术问题所采用的技术方案是：

一种窗外推拉式植物种植装置，成组设在窗外墙体上，对称设置在窗户两侧，包括支撑座和种植槽，所述支撑座通过支撑架固定在墙体上，所述种植槽活动连接在支撑座上；

所述支撑座上设有滑槽，所述种植槽包括槽体、槽盖和滑条，所述滑条设在槽体底部，位于滑槽内，所述槽盖可拆卸连接在槽体上；

所述槽盖上设有种植孔、集水槽和输水槽，所述种植孔间隔设在槽盖上，所述集水槽设在槽盖表面端部，所述输水槽的进水口连接在集水槽上，输水口分别位于种植孔上；所述槽体底部设有出水管。

进一步地，所述支撑座上设有限位块，所述种植槽的外端设有阻块，所述限位块可拆卸连接在支撑座内端部，位于阻块的运动轨迹上。

进一步地，所述支撑架为三角形结构，固定在墙体上，所述支撑座固定在支撑架上。

进一步地，所述槽体内端设有推拉环，上下两个种植槽上的推拉环之间设有连杆，所述连杆可拆卸连接在推拉环上，其中部设有手柄。

进一步地，所述槽体内端设有缓冲垫块，所述出水管底部设有开合隔板。

优选的，所述槽盖为u型结构，通过螺栓连接在槽体上。

优选的，所述种植槽内从上至下设有保湿层和储土层，所述出水管的管内由上到下设有挡土层、粗过滤层和细过滤层，所述开合隔板位于细过滤层下方。

优选的，所述集水槽设置两个，分别位于槽盖表面两端，所述输水槽两端的进水口分别连接在两个集水槽上。

本实用新型有益效果如下：

采用推拉式设计能够便捷的将种植槽随意移动至窗口进行打理，降低养护操作难度，提升安全性，并且可以将种植槽移动至窗口处起到遮阳作用；设置集水槽和输水槽对降雨进行利用，并设置出水管将雨水过滤后排出，避免水土流失；种植槽采用可拆卸组合结构，能够根据种植情况进行更换组件，适用性强。

附图说明

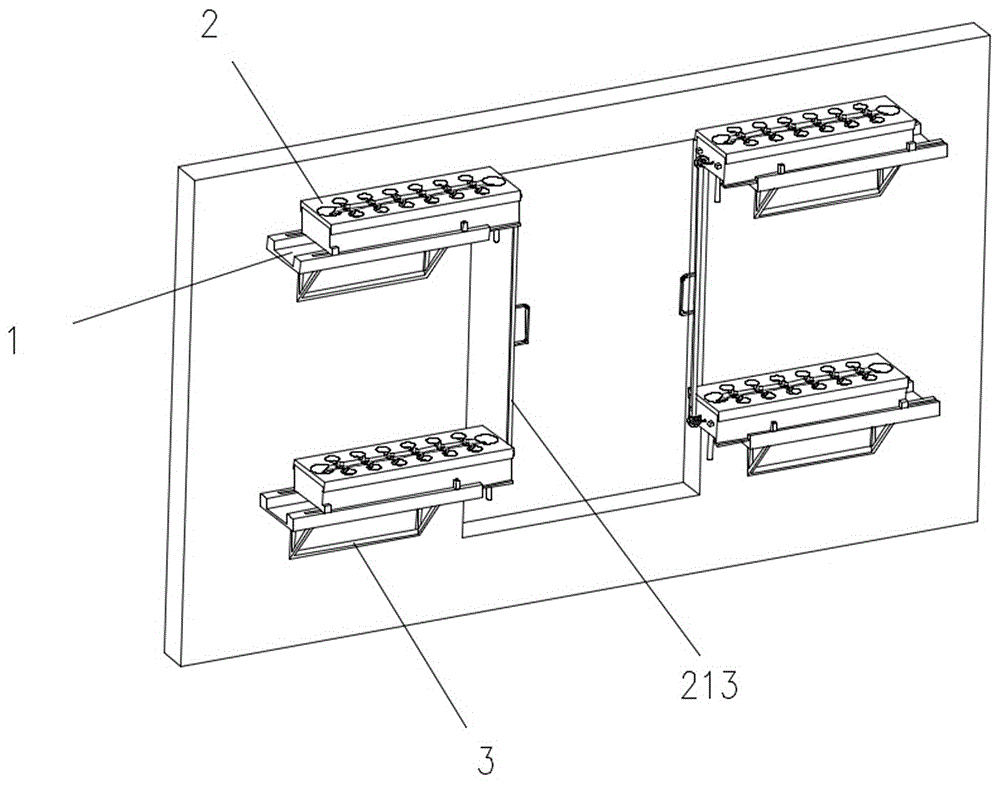

图1为本实用新型的整体结构示意图；

图2为本实用新型的种植槽设置示意图；

图3为本实用新型的支撑座结构示意图；

图4为本实用新型的槽体结构示意图；

图5为本实用新型的槽盖结构示意图。

附图标记：1-支撑座，11-滑槽，12-限位块，2-种植槽，21-槽体，211-出水管，212-推拉环，213-连杆，22-槽盖，221-种植孔，222-集水槽，223-输水槽，23-滑条，24-阻块，3-支撑架。

具体实施方式

下面将结合说明书附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

如图1、2所示，一种窗外推拉式植物种植装置，成组设在窗外墙体上，共设置四个，窗口两侧各设置两个，对称设置在窗户两侧，包括支撑座1和种植槽2，所述支撑座1通过支撑架3固定在墙体上，所述种植槽2活动连接在支撑座1上。

如图3所示，所述支撑座1上设有滑槽11，所述种植槽2包括槽体21、槽盖22和滑条23，所述滑条23设在槽体21底部，位于滑槽11内，所述槽盖22可拆卸连接在槽体21上。

如图5所示，所述槽盖22上设有种植孔221、集水槽222和输水槽223，所述种植孔221间隔设在槽盖22上，所述集水槽222设在槽盖22表面端部，所述输水槽223的进水口连接在集水槽222上，输水口分别位于种植孔221上；所述槽体21底部设有出水管211。

在降雨时，槽盖22上的水流汇集至集水槽222中，然后通过输水槽223均匀的输送至每个种植孔221中；浇水时，可以直接将水倒至集水槽222中，然后通过输水槽223输送进行浇灌，方便浇水操作；设置出水管221在降雨较大，槽体21内积水过多时，打开开合隔板，将积水排出。

如图2、3、4所示，进一步地，所述支撑座1上设有限位块12，所述种植槽2的外端设有阻块24，所述限位块12可拆卸连接在支撑座1内端部，位于阻块24的运动轨迹上。

优选的，所述限位块12通过快拆螺钉连接在支撑座1上。限位块12和阻块24配合，用于种植槽2的推拉位置，在支撑座1上设置限位块12时，种植槽2向内最大推拉位置为窗户中部，在支撑座1上未设置限位块12时，可以将种植槽2拆卸。使用快拆螺钉固定限位块12可以快捷的拆装限位块12，进而方便种植槽2的拆装。

进一步地，所述支撑架3为三棱柱结构，通过螺栓固定在墙体上，所述支撑座1采用螺栓固定在支撑架3上。

如图1所示，进一步地，所述槽体21内端设有推拉环212，上下两个种植槽2上的推拉环212之间设有连杆213，所述连杆213可拆卸连接在推拉环212上，其中部设有手柄。

在拆装种植槽2时，一次一个进行拆除，先将限位块12取下，然后拉动推拉环212将种植槽2从支撑座1上拉出，然后进行后续操作；在调整种植槽2位置时，使用连杆213进行操作，将连杆213的两端与推拉环212连接，然后拉动手柄带动种植槽2移动至合适位置。

进一步地，所述槽体21内端设有缓冲垫块，所述出水管211底部设有开合隔板。缓冲垫块用于移动种植槽2时，避免两侧的种植槽2碰撞导致损坏；在出水管211上设置开合隔板用于积水时排水。

进一步地，所述支撑座1上设有出水管211的让位槽。

优选的，所述槽盖22为u型结构，通过快拆螺栓连接在槽体21上，所述槽体21的宽度与槽盖22的内槽宽度相同。

优选的，所述滑槽11为l型或t型，所述滑条23为相匹配的形状。

优选的，所述种植槽2内从上至下设有保湿层和储土层，所述出水管211的管内由上到下设有挡土层、粗过滤层和细过滤层，所述开合隔板位于细过滤层下方。优选的，挡土层为内部设置石块的塑料网兜，粗过滤层为石英砂，细过滤层为活性炭，对槽体内的泥水进行过滤后排出，避免水土流失。

进一步，所述储土层内设有湿度传感器，可以提醒浇水或排水操作。

如图5所示，优选的，所述集水槽222设置两个，分别位于槽盖22表面两端，所述输水槽223两端的进水口分别连接在两个集水槽222上。

优选的，所述槽盖22为透明材质。

本实用新型安装方法为，先将支撑架3按照间距固定在窗外墙体上，然后将支撑座1固定在支撑架3上，之后将种植槽2安装至支撑座1上进行灵活度调整，调整完毕后，拆下种植槽，进行土肥放置和绿植移植，之后将种植好绿植的种植槽2安装到支撑座1上，并将限位块12固定在支撑座1上，完成安装。

日常推拉调整方法为，使用连杆213的两端与推拉环212连接，然后拉动手柄带动种植槽2移动至合适位置完成位置调整。

拆卸调整方法为，将限位块12拆下，然后拉动推拉环212将种植槽2从支撑座1上拆下，然后对种植槽2进行调整操作，之后将种植槽2安装，并将限位块12装上完成调整。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内，不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
