一种市政绿化带的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
一种市政绿化带的制作方法

本实用新型一种市政绿化带,属于市政工程领域。



背景技术:

目前城市绿化带主要起隔音降噪、绿化市区以及净化空气的作用。城市绿化带占地面积广阔,但其地下并未得到有效利用。

一般而言,绿化带下部是泥土不存在蓄水功能,因此需要定期进行浇水。同时在雨水天气,城市道路上的积水大部分通过下水道排走,存在排水效率慢、雨水直接排放、资源回收利用少的问题,导致后期人工维护和资源浪费多的情况发生。



技术实现要素:

为解决上述技术问题,本实用新型将城市绿化带和雨水收集再利用有机结合,提出一种市政绿化带。

为实现上述技术目的,本实用新型提供的技术方案为:

一种市政绿化带,包括:雨水收集装置和浇水装置,所述雨水收集装置和浇水装置均设置于绿化带下方,所述雨水收集装置与浇水装置连通;

所述雨水收集装置包括:雨水收集路缘石、集水槽和绿植带底板;所述雨水收集路缘石内设置有雨水收集腔,若干所述雨水收集路缘石呈一列固定于道路边缘,所述雨水收集路缘石一侧固定有若干集水槽,若干所述雨水收集路缘石与其对应的集水槽连通,每个所述集水槽上固定有绿植带底板。

所述浇水装置包括:水泵、压力补偿罐、电接点压力表、智能灌溉控制器和浇水喷头;所述集水槽与水泵进水端连通,所述水泵出水端分别与压力补偿罐和智能灌溉控制器进水端连通,所述压力补偿罐的罐口处设置有电接点压力表,所述电接点压力表与水泵电气连接用于控制水泵启停,所述智能灌溉控制器出水端连通若干浇水喷头。

所述集水槽为上端开口的箱体,所述集水槽一侧壁上设置有连通管,所述连通管与雨水收集腔连通。

所述绿植带底板形状和大小与所述集水槽为上端开口契合,所述绿植带底板固定于集水槽上,使集水槽形成封闭箱体结构。

所述集水槽内还固定有支撑架,所述支撑架为方形框架结构,所述支撑架将集水槽内部空间分割为若干小空间,且若干小空间之间相互连通,所述支撑架上端抵触绿植带底板下端面。

所述雨水收集路缘石包括:矩形石条a和矩形石条b,所述矩形石条a宽度小于矩形石条b的宽度,所述矩形石条a固定于矩形石条b上端面,所述矩形石条b内设置有雨水收集腔,所述矩形石条b的上端面上设置有开口槽,所述开口槽将雨水收集腔与外界连通。

所述压力补偿罐包括:罐体和压力补偿球,所述罐体内部罐底上固定有压力补偿球,所述压力补偿球为橡胶气球。

所述市政绿化带浇水装置还包括控制电路,所述控制电路为:

开关电源输入端与ac220v连接,开关电源正极输出端并接中间继电器线圈ka1.1、中间继电器线圈ka2.1、接触器线圈km1.1和电接点压力表正极接线柱,所述中间继电器线圈ka1.1另一端连接电接点压力表的上限接点,所述中间继电器线圈ka2.1另一端连接电接点压力表的下限接点,所述上限接点和下限接点另一端均与开关电源负极输出端连接,所述接触器线圈km1.1另一端串接中间继电触点ka2.2和中间继电触点ka3.2,所述中间继电触点ka3.2另一端并接中间继电触点ka1.2和接触器触点km1.2,所述中间继电触点ka1.2另一端和接触器触点km1.2另一端连接开关电源负极输出端,所述智能灌溉控制器与开关电源串联形成闭合回路,所述智能灌溉控制器的信号输出端串联接触器线圈km3.1和开关电源负极输出端;

所述ac220v连接的火线依次串联接触器触点km1.3和水泵后与零线连接。

本实用新型与现有技术相比具有以下有益效果:

一、本实用新型将集水槽设置于绿化带下方,不会对正常车辆行驶造成困扰,同时通过引水绳将水分吸收至绿化带底部,维持绿植正常生存,减少浇水,降低劳务和资源开支。

二、本实用新型采用雨水收集路缘石,结构稳定,便于快速彻筑,同时开口槽基本沿道路延伸进行设置,极大提到排水效果。

三、本实用新型采用水泵用于提供水压,通过压力补偿罐来维持和平衡水压,通过电接点压力表来保证智能灌溉控制器的进水端的水压基本恒定,确保整个装置正常运行。

四、本实用新型采用可实现对绿化带下方的蓄水池的雨水再利用,便于节约资源。

附图说明

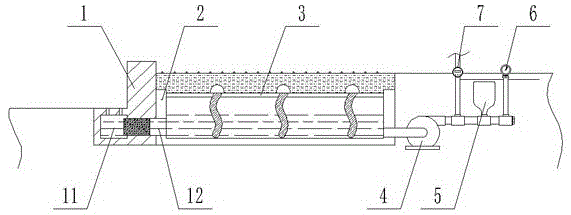

图1为本实用新型结构示意图。

图2为本实用新型雨水收集路缘石俯视图。

图3为本实用新型雨水收集路缘石侧面结构示意图。

图4为本实用新型压力补偿罐结构示意图。

图5为本实用新型电路示意图。

图中:1为雨水收集路缘石,2为集水槽,3为绿植带底板,4为水泵,5为压力补偿罐,6为电接点压力表,7为智能灌溉控制器,11为雨水收集腔,21为连通管,51为罐体,52为压力补偿球。

具体实施方式

为进一步理解本实用新型,下面结合附图和实施例详细阐述:

如图1至图5所示:本实用新型一种市政绿化带,包括:雨水收集装置和浇水装置,所述雨水收集装置和浇水装置均设置于绿化带下方,所述雨水收集装置与浇水装置连通;

所述雨水收集装置包括:雨水收集路缘石1、集水槽2和绿植带底板3;所述雨水收集路缘石1内设置有雨水收集腔11,若干所述雨水收集路缘石1呈一列固定于道路边缘,所述雨水收集路缘石1一侧固定有若干集水槽2,若干所述雨水收集路缘石1与其对应的集水槽2连通,每个所述集水槽2上固定有绿植带底板3。

所述浇水装置包括:水泵4、压力补偿罐5、电接点压力表6、智能灌溉控制器7和浇水喷头;所述集水槽2与水泵4进水端连通,所述水泵4出水端分别与压力补偿罐5和智能灌溉控制器7进水端连通,所述压力补偿罐5的罐口处设置有电接点压力表6,所述电接点压力表6与水泵4电气连接用于控制水泵4启停,所述智能灌溉控制器7出水端连通若干浇水喷头。

所述集水槽2为上端开口的箱体,所述集水槽2一侧壁上设置有连通管21,所述连通管21与雨水收集腔11连通。

所述绿植带底板3形状和大小与所述集水槽2为上端开口契合,所述绿植带底板3固定于集水槽2上,使集水槽2形成封闭箱体结构。

所述集水槽2内还固定有支撑架,所述支撑架为方形框架结构,所述支撑架将集水槽2内部空间分割为若干小空间,且若干小空间之间相互连通,所述支撑架上端抵触绿植带底板3下端面。

所述雨水收集路缘石1包括:矩形石条a和矩形石条b,所述矩形石条a宽度小于矩形石条b的宽度,所述矩形石条a固定于矩形石条b上端面,所述矩形石条b内设置有雨水收集腔11,所述矩形石条b的上端面上设置有开口槽12,所述开口槽12将雨水收集腔11与外界连通。

所述压力补偿罐5包括:罐体51和压力补偿球52,所述罐体51内部罐底上固定有压力补偿球52,所述压力补偿球52为橡胶气球。

所述市政绿化带浇水装置还包括控制电路,所述控制电路为:

开关电源输入端与ac220v连接,开关电源正极输出端并接中间继电器线圈ka1.1、中间继电器线圈ka2.1、接触器线圈km1.1和电接点压力表6正极接线柱,所述中间继电器线圈ka1.1另一端连接电接点压力表6的上限接点,所述中间继电器线圈ka2.1另一端连接电接点压力表6的下限接点,所述上限接点和下限接点另一端均与开关电源负极输出端连接,所述接触器线圈km1.1另一端串接中间继电触点ka2.2和中间继电触点ka3.2,所述中间继电触点ka3.2另一端并接中间继电触点ka1.2和接触器触点km1.2,所述中间继电触点ka1.2另一端和接触器触点km1.2另一端连接开关电源负极输出端,所述智能灌溉控制器7与开关电源串联形成闭合回路,所述智能灌溉控制器7的信号输出端串联接触器线圈km3.1和开关电源负极输出端;

所述ac220v连接的火线依次串联接触器触点km1.3和水泵4后与零线连接。

本实用新型具体运行方式如下:

雨水自路面流向雨水收集路缘石1,经过开口槽12进入雨水收集腔11内,再经过过滤进入集水槽2内,一般雨水积存在集水槽2内,通过引水绳缓慢将雨水提升至绿植带底板3上部,浸润绿化带底部的土壤,实现浇水和收集雨水的双重目的。

当需要大量浇水时,或者需要集水槽2腾空时,启动智能灌溉控制器7,随着水流喷出,中间继电器触点ka3.2闭合,所述压力补偿罐5罐口的压力降低,所述电接点压力表6测压至下极限点时,中间继电器线圈ka2.1导通,所述中间继电器触点ka2.2闭合,所述接触器触点km1.3闭合,所述水泵4运行,管内多余水流注入压力补偿罐5,水泵4一直工作,当电接点压力表6测压至上极限点时,所述中间继电器触点ka1.2断开,所述接触器触点km1.3断开,所述水泵4停止运行。

上述实施方式仅示例性说明本实用新型的原理及其效果,而非用于限制本实用新型。对于熟悉此技术的人皆可在不违背本实用新型的精神及范畴下,对上述实施例进行修饰或改进。因此,凡举所述技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变,仍应由本实用新型的权利要求所涵盖。
