一种便于移植的蔬菜种植箱的制作方法

本实用新型涉及蔬菜种植辅助设备领域，尤其涉及一种便于移植的蔬菜种植箱。

背景技术：

随着生活水平的提高，人们对蔬菜的要求越来越高，家庭版蔬菜种植日渐增多，对蔬菜种植箱的需求也越来越大，目前市场上所述使用的蔬菜种植箱多为框体式固定结构，此类种植箱在使用中仍存在不足，对于蔬菜的需求水量难以控制，移植时易对其他蔬菜在成损伤，移植困难，且移植成活率低，因此，为了解决此类问题，我们提出了一种便于移植的蔬菜种植箱。

技术实现要素：

本实用新型提出的一种便于移植的蔬菜种植箱，解决了现有的种植箱存在的种植环境难以控制，移植困难，成活率低的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种便于移植的蔬菜种植箱，包括箱体，所述箱体的横切面呈u型，所述箱体的侧壁固定安装有伸缩柱，所述伸缩柱以箱体的中轴线为对称轴呈对称分布，且伸缩柱均内嵌于箱体，所述伸缩柱远离箱体的一侧均固定安装有固定杆，所述伸缩柱均位于固定杆的中心，所述固定杆远离伸缩柱的两端侧壁均固定安装有固定块，四个所述固定块远离固定杆的一端侧壁固定安装有固定板，所述固定板内侧活动安装有盆体，所述盆体呈均匀分布在固定板上，所述盆体均贯穿固定板，所述盆体的顶端侧壁固定安装有挡板，所述挡板与固定板匹配，所述箱体内侧螺纹安装有连接杆，且连接杆贯穿箱体，所述连接杆的顶端固定安装有连接柱，所述连接杆的底端设置有连接槽，所述连接柱与连接槽匹配。

优选的，所述连接杆、连接柱和连接槽均以箱体呈十字交叉分布的两条中轴线为对称轴呈对称分布。

优选的，所述固定杆和固定块均以箱体的中轴线为对称轴呈对称分布，且固定块以箱体呈十字交叉分布的两条中轴线为对称轴呈对称分布。

优选的，所述箱体和固定板的中轴线均一致，所述固定板与箱体的内侧匹配。

优选的，所述盆体的横切面均呈u型，且盆体均呈镂空状。

优选的，所述箱体的底部固定安装有转动轮，所述转动轮以箱体呈十字交叉分布的两条中轴线为对称轴呈对称分布。

本实用新型的有益效果为：

1、通过设置伸缩柱使连接杆和固定块移动，固定块使固定板移动，固定板使盆体和挡板移动，从而改变盆体与箱体内的水源接触程度，根据喜水需求进行调节，可调节性强，防止蔬菜产生涝或旱，优化种植环境。

2、通过在固定板上设置多个槽与盆体匹配，使盆体通过挡板活动安装在固定板上，便于对蔬菜进行集中管理，且安装简单，移植方便，降低劳动程度。

综上所述，该装置结构简单，移植方便，可调节性强，便于管理，安装简单，种植环境好。

附图说明

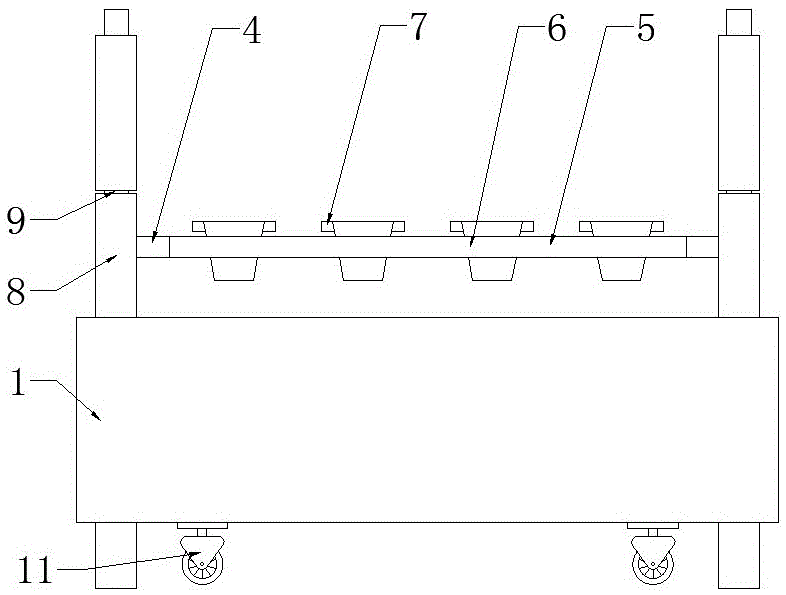

图1为本实用新型的结构示意图。

图2为本实用新型的剖面结构示意图。

图3为本实用新型的俯视图。

图中标号：1、箱体；2、伸缩柱；3、固定杆；4、固定块；5、固定板；6、盆体；7、挡板；8、连接杆；9、连接柱；10、连接槽；11、转动轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种便于移植的蔬菜种植箱，包括箱体1，所述箱体1的横切面呈u型，所述箱体1的侧壁固定安装有伸缩柱2，所述伸缩柱2以箱体1的中轴线为对称轴呈对称分布，且伸缩柱2均内嵌于箱体1，所述伸缩柱2远离箱体1的一侧均固定安装有固定杆3，所述伸缩柱2均位于固定杆3的中心，所述固定杆3远离伸缩柱2的两端侧壁均固定安装有固定块4，四个所述固定块4远离固定杆3的一端侧壁固定安装有固定板5，所述固定板5内侧活动安装有盆体6，所述盆体6呈均匀分布在固定板5上，所述盆体6均贯穿固定板5，所述盆体6的顶端侧壁固定安装有挡板7，所述挡板7与固定板5匹配，所述箱体1内侧螺纹安装有连接杆8，且连接杆8贯穿箱体1，所述连接杆8的顶端固定安装有连接柱9，所述连接杆8的底端设置有连接槽10，所述连接柱9与连接槽10匹配，所述连接杆8、连接柱9和连接槽10均以箱体1呈十字交叉分布的两条中轴线为对称轴呈对称分布，所述固定杆3和固定块4均以箱体1的中轴线为对称轴呈对称分布，且固定块4以箱体1呈十字交叉分布的两条中轴线为对称轴呈对称分布，所述箱体1和固定板5的中轴线均一致，所述固定板5与箱体1的内侧匹配，所述盆体6的横切面均呈u型，且盆体6均呈镂空状，所述箱体1的底部固定安装有转动轮11，所述转动轮11以箱体1呈十字交叉分布的两条中轴线为对称轴呈对称分布。

工作原理：该种植箱在使用时，首先根据需求层数和高度，将连接杆8与箱体1匹配，且箱体1与连接杆8螺纹匹配，使连接杆8贯穿箱体1，转动连接杆8，使连接杆8与箱体1螺纹连接，将连接杆8处于箱体1合适的位置，并且固定，随即根据需求使连接杆8上的连接柱9与连接槽10匹配，将连接柱9置于连接槽10中，使连接杆8通过连接柱9和连接槽10固定，根据需求重复上述步骤，将需求箱体1和连接杆8进行连接，并且固定即可，固定结束后，手持挡板7使挡板7移动，挡板7移动使与之固定连接的盆体6移动，使盆体6脱离固定板5，随即在盆体6中进行蔬菜种植，种植结束后，与取出顺序相反操作，将盆体6体放回即可，且使挡板7位于固定板5的上方，支撑盆体6，放置结束后，拖动箱体1使与之固定连接的转动轮11转动，转动轮11转动使箱体1及该种植箱移动，将该种植箱移动至需求位置后，停止推动箱体1，并且将转动轮11固定，使该种植箱固定即可；

根据蔬菜喜水需求开启伸缩柱2，伸缩柱2工作伸缩，伸缩柱2伸缩使与之固定连接的固定杆3与箱体1的距离发生变化，使固定杆3上下移动，固定杆3移动使与之固定连接的固定块4移动，固定块4移动使与之固定连接的固定板5移动，固定板5移动使与之活动连接的盆体6和挡板7移动，盆体6移动与箱体1内的水源接触程度发生变化，当需要对种植箱内盆体6中的蔬菜进行移植时，与取出盆体6顺序相同操作，将盆体6取出，使盆体6脱离固定板5，将盆体6中的蔬菜取出，进行移植即可。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
