一种农业生产用育苗箱的制作方法

本实用新型涉及农业生产技术领域，具体为一种农业生产用育苗箱。

背景技术：

农业生产指种植农作物的生产活动，包括粮、棉、油、麻、丝、茶、糖、菜、烟、果、药、杂(指其他经济作物、绿肥作物、饲养作物和其他农作物)等农作物的生产，随着农业生产技术的不断发展，育苗箱因其具有减少种子的使用量、节约成本、种子养分均匀等优点得到广泛的应用，但是目前现有的大多数育苗箱容易造成水资源的浪费，再者就是农作物底部与多余的水分直接接触，容易造成底部根系腐烂。

在中国专利公开号cn210076132u中公开了一种农业生产用育苗箱，该农业生产用育苗箱在育苗箱底部设置有接水盘，通过接水盘将多余的水分集中收集，保证育苗箱的整洁，且收集的水分可以作为下一次的浇灌水，提高了水资源的利用率，减少资源浪费，育苗盒与隔板间设置有架高块，通过架高块在育苗盒与隔板间留有距离，避免当水分过多，不能及时排出时，造成育苗盒内农作物底部腐烂，降低种子成活率，育苗盒为独立的个体，便于对发芽的农作物及时进行移栽，且不影响其他种子的生长，提高了育苗箱的实用性，上盖上开设有多个透气孔，满足种子的正常生长条件，但是这种方式存在着很大的缺陷：落入接水盘内的水需要人工进行清理后才能二次利用，不仅为人们增加了劳动负担，有可能还会影响给种子浇水的效率。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种农业生产用育苗箱，解决了大多数育苗箱容易造成水资源的浪费和农作物底部与多余的水分直接接触后容易造成底部根系腐烂的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种农业生产用育苗箱，包括箱体，所述箱体的前侧转动连接有箱门，所述箱门正面的右侧固定连接有把手，所述箱门的上侧开设有观察槽，所述箱体左右两侧的顶部内壁分别与两组生长灯的左右两侧固定连接，所述箱体的右侧固定连接有水泵，所述水泵的输入端与进水管的顶端连通，所述进水管的底端先穿过箱体的右侧再穿过水槽的右侧延伸至水槽内，所述水槽固定连接在箱体的底部内壁，所述水泵的输出端与出水管的右端连通，所述出水管的左端穿过箱体的顶部与集水盘的内中部连通，所述集水盘的左右两侧分别与箱体的左右两侧固定连接，所述集水盘内顶部的前后两侧分别与多组喷头的顶部连通，位于喷头下方设置有固定杆，所述固定杆的左右两端分别与箱体的左右两侧内壁固定连接，所述固定杆的前后两侧分别与多组育苗盒固定连接，所述育苗盒的底部开设有多组滤水孔，位于育苗盒的下方设置有过滤网，所述过滤网滑动连接在滑动槽内，所述滑动槽开设在箱体的底部内壁，所述滑动槽位于水槽的上方，所述箱体的上表面开设有多组通气孔，所述通气孔的内壁固定连接有防尘网。

优选的，所述箱体左面的上下两侧分别与两组合页的后侧固定连接，两组合页的前侧分别与箱门左侧的上下两侧固定连接。

优选的，所述观察槽的形状为长方形，观察槽的内壁固定连接有玻璃板，玻璃为无色透明玻璃板。

优选的，所述水槽的内右侧与进水阀的左侧连通，进水阀的右侧先穿过水槽的右侧内壁再穿过箱体的右侧内壁延伸至箱体外。

优选的，所述喷头的数量和育苗盒的数量相同，多组育苗盒位于喷头的正下方。

优选的，所述滑动槽的内壁固定连接有密封垫，密封垫的形状和滑动槽的形状相适配，密封垫的内壁与过滤网滑动连接。

(三)有益效果

本实用新型提供了一种农业生产用育苗箱，具备以下有益效果：

1、该农业生产用育苗箱，通过滤水孔的设置，有效的防止育苗盒内存有多余的水，通过水泵、进水管和出水管的配合设置，使水槽内的水便于进入到集水盘内，通过喷头的设置，使集水盘内的水进入到育苗盒内，通过过滤网的设置，有效的防止杂物进入到水槽内。

2、该农业生产用育苗箱，通过观察槽的设置，使使用者便于观察箱体内的情况，通过通气孔的设置，使箱体内的空气便于流通，通过防尘网的设置，有效的防止灰尘进入到箱体内，通过生长灯的设置，为种子提供舒适的生长环境，通过滑动槽的设置，使过滤网达到便于拆卸安装的效果。

附图说明

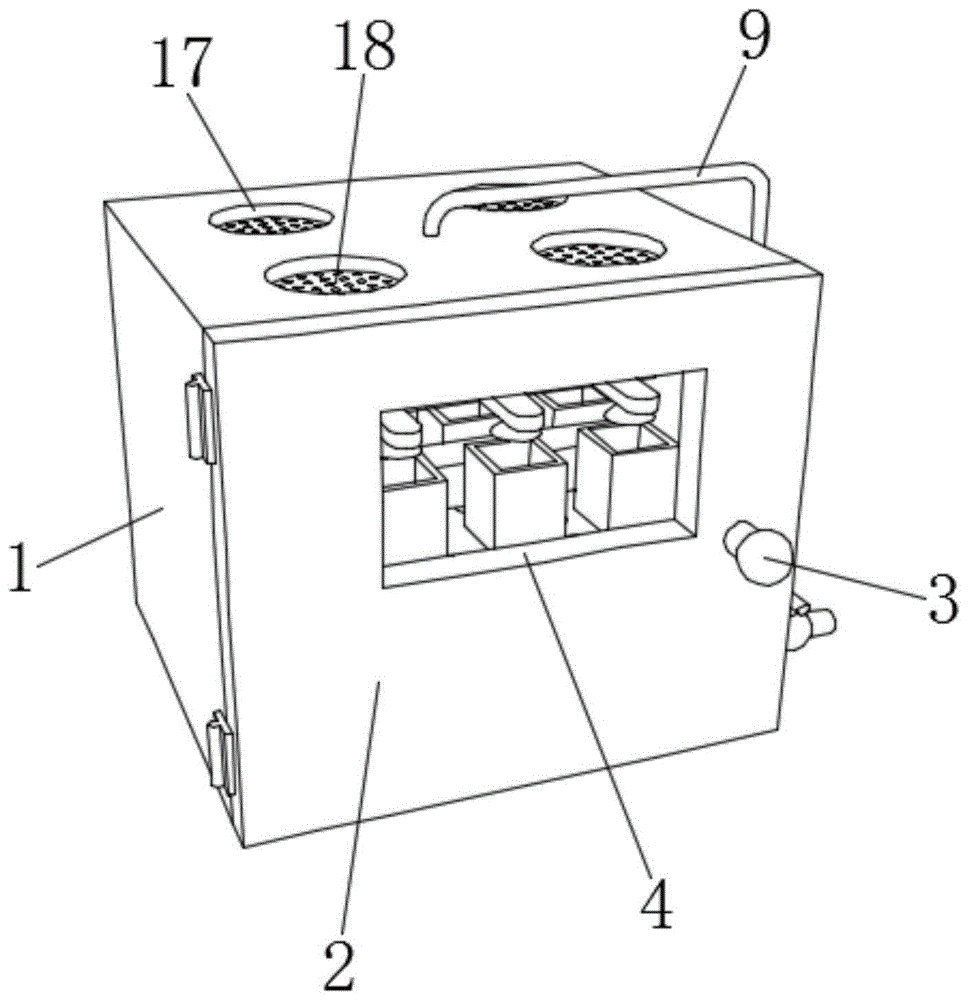

图1为本实用新型结构示意图；

图2为本实用新型箱体内部的结构示意图；

图3为本实用新型箱体、固定杆和育苗盒的结构示意图。

图中：1、箱体；2、箱门；3、把手；4、观察槽；5、生长灯；6、水泵；7、进水管；8、水槽；9、出水管；10、集水盘；11、喷头；12、固定杆；13、育苗盒；14、滤水孔；15、过滤网；16、滑动槽；17、通气孔；18、防尘网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种农业生产用育苗箱，包括箱体1，箱体1的前侧转动连接有箱门2，箱门2的后侧固定连接有密封圈，箱门2正面的右侧固定连接有把手3，把手3的外表面设置有防滑层，防滑层为弹性橡胶层，箱门2的上侧开设有观察槽4，通过观察槽4的设置，使使用者便于观察箱体1内的情况，箱体1左右两侧的顶部内壁分别与两组生长灯5的左右两侧固定连接，生长灯5的防水等级为ipx5，通过生长灯5的设置，为种子提供舒适的生长环境，箱体1的右侧固定连接有水泵6，水泵6的输入端与进水管7的顶端连通，进水管7的底端先穿过箱体1的右侧再穿过水槽8的右侧延伸至水槽8内，通过过滤网15的设置，有效的防止杂物进入到水槽8内，水槽8固定连接在箱体1的底部内壁，水泵6的输出端与出水管9的右端连通，通过水泵6、进水管7和出水管9的配合设置，使水槽8内的水便于进入到集水盘10内，出水管9的左端穿过箱体1的顶部与集水盘10的内中部连通，集水盘10的左右两侧分别与箱体1的左右两侧固定连接，集水盘10内顶部的前后两侧分别与多组喷头11的顶部连通，通过喷头11的设置，使集水盘10内的水进入到育苗盒13内，位于喷头11下方设置有固定杆12，固定杆12的左右两端分别与箱体1的左右两侧内壁固定连接，固定杆12的前后两侧分别与多组育苗盒13固定连接，育苗盒13的底部开设有多组滤水孔14，通过滤水孔14的设置，有效的防止育苗盒13内存有多余的水，位于育苗盒13的下方设置有过滤网15，过滤网15滑动连接在滑动槽16内，通过滑动槽16的设置，使过滤网15达到便于拆卸安装的效果，滑动槽16开设在箱体1的底部内壁，滑动槽16位于水槽8的上方，箱体1的上表面开设有多组通气孔17，通过通气孔17的设置，使箱体1内的空气便于流通，通气孔17的内壁固定连接有防尘网18，通过防尘网18的设置，有效的防止灰尘进入到箱体1内。

在本实用新型中，为了使箱门2能够更加灵活的调节角度，箱体1左面的上下两侧分别与两组合页的后侧固定连接，两组合页的前侧分别与箱门2左侧的上下两侧固定连接。

在本实用新型中，为了不影响使用者通过观察槽4观察的视野，观察槽4的形状为长方形，观察槽4的内壁固定连接有玻璃板，玻璃为无色透明玻璃板。

在本实用新型中，为了使水便于进入到水槽8内，水槽8的内右侧与进水阀的左侧连通，进水阀的右侧先穿过水槽8的右侧内壁再穿过箱体1的右侧内壁延伸至箱体1外。

在本实用新型中，为了使育苗盒13中的水分均匀，喷头11的数量和育苗盒13的数量相同，多组育苗盒13位于喷头11的正下方。

在本实用新型中，为了使过滤网15的密封性更好，滑动槽16的内壁固定连接有密封垫，密封垫的形状和滑动槽16的形状相适配，密封垫的内壁与过滤网15滑动连接。

在使用时，使用者通过拉动把手3使箱门2进行角度调节，从而使箱门2打开，使用者而根据实际的打开情况，将种子播种在育苗盒13内，使用者根据实际的播种情况关闭箱门2，通过进水阀将水槽8内注满水，使用者根据实际的注满情况，打开生长灯5，使箱体1内的环境适合种子生长，启动水泵6，水泵6通过进水管7和出水管9将水槽8内的水运输到集水盘10内，然后通过喷头11喷洒在育苗盒13内，滤水孔14将育苗盒13内多余的水分排出，防止种子与多余的水分直接接触而造成底部根系腐烂，排出的水通过过滤网15落入到水槽8内，过滤网15将水中的杂质进行过滤，从而使水能够进行二次利用，避免了人工对水的处理，大大的提高了给种子浇水的效率，有效的节约了水资源，使用者可以通过观察槽4观察箱体1内部的情况，当过滤网15较脏时，使用者可以打开箱门2将过滤网15从滑动槽16内抽出并进行清洗，当箱门2关闭时，通气孔17可以使箱体1内的空气进行流通，防尘网18会将灰尘阻挡在箱体1外。

综上所述，该农业生产用育苗箱，通过滤水孔14的设置，有效的防止育苗盒13内存有多余的水，通过水泵6、进水管7和出水管9的配合设置，使水槽8内的水便于进入到集水盘10内，通过喷头11的设置，使集水盘10内的水进入到育苗盒13内，通过过滤网15的设置，有效的防止杂物进入到水槽8内，通过观察槽4的设置，使使用者便于观察箱体1内的情况，通过通气孔17的设置，使箱体1内的空气便于流通，通过防尘网18的设置，有效的防止灰尘进入到箱体1内，通过生长灯5的设置，为种子提供舒适的生长环境，通过滑动槽16的设置，使过滤网15达到便于拆卸安装的效果。

该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
