浇花提示器的制作方法

本实用新型涉及生活用品,具体涉及一种浇花提示器,及时提醒人们浇花,可称为绿植伴侣、花卉搭档或盆栽伙伴等。



背景技术:

无论是家中,还是公共场所,花卉都具有非常强的装饰作用,因此深受人们喜爱。但有时因工作或学习较为忙碌,常常会忘记浇水,而浇灌不及时很容易导致盆栽缺水干枯。

为了解决这一问题,目前出现了一些自动浇花的产品,主要是通过计时浇花周期,自动打开连通水源的电磁阀,将水源通过管路引至花盆所在位置,向花盆中浇水。这种结构形式的浇花装置体积较大,成本较高,且不适于针对同一处多个盆栽浇水,因此使用效果差,利用率低。



技术实现要素:

本实用新型的目的是为了提供一种结构简单、使用可靠的浇花提示器,解决人们时常忘记浇花的烦恼,体积小,生产成本低,同时实现一对一提示,实用价值高。

本实用新型的技术方案是:

一种浇花提示器,包括壳体、设于壳体中的电路板,所述电路板上布设有cpu、与cpu连接的电源电池、计时电路,其技术要点是:所述壳体背面固定有可伸缩支撑体,所述可伸缩支撑体的末端设有粘接胶层,壳体的正面上部设有与cpu连接的显示屏,下部设有与cpu连接的键盘,所述cpu另连接有温度传感器、无线发射模块和蜂鸣器,所述壳体对应显示屏上方的位置设有对应温度传感器的安装孔ⅰ,对应无线发射模块的安装孔ⅱ以及对应蜂鸣器的散音孔阵。

上述的浇花提示器,所述壳体正面上沿设有将安装孔ⅰ、安装孔ⅱ及散音孔阵的罩设其中的挡板,以避免浇花时水通过安装孔ⅰ、安装孔ⅱ及散音孔阵进入壳体内部。

上述的浇花提示器,所述可伸缩支撑体为可伸缩管。

上述的浇花提示器,所述键盘上设有菜单键、调整键、确认键、复位键以及数字键区。

一种浇花提示器,包括壳体、设于壳体中的电路板,所述电路板上布设有cpu、与cpu连接的电源电池、计时电路,其技术要点是:所述壳体背面设有粘接胶层,壳体的正面上部设有与cpu连接的显示屏,下部设有与cpu连接的键盘。

本实用新型的有益效果是:

1、本实用新型通过计时电路计时浇花周期间隔时间,显示屏显示记录时间,一旦间隔时间到达设定时间,cpu发出指令,蜂鸣器发出警示音,提示浇花;同时,无线发射模块发出浇花信号给远程终端,如浇花人的手机,增强浇花提示作用,避免浇花人忘记。

2、本实用新型通过温度传感器检测盆栽所处环境的温度,一旦超出设定温度范围,cpu发出指令,蜂鸣器发出警示音,提示转移盆栽至适宜位置;同时,无线发射模块发出指示信号给远程终端,如浇花人的手机,增强提示作用。

3、目前花盆大多为锥面,上宽下窄,使用本实用新型时,将粘接胶层粘在花盆上,同时通过可伸缩支撑体调整壳体的位置,可伸缩支撑体方便使用者调整壳体正面,使壳体正面垂直于水平面或朝向斜上方,方便使用者观察显示屏或调整预设值,使用方便灵活。

4、体积小,生产成本低,使用灵活方便,可给每个盆栽配置一个,实现一对一提示,实用价值高。

5、本实用新型的基础款,没有设置蜂鸣器等,但可通过显示屏显示是否到达浇花时间,可按天给家养绿植记录浇花时间,浇花后随即点键盘归零,开始重新计时,使用时,只需要利用粘接胶层将本实用新型的壳体粘在花盆上即可,使用方便,且进一步降低生产成本。

附图说明

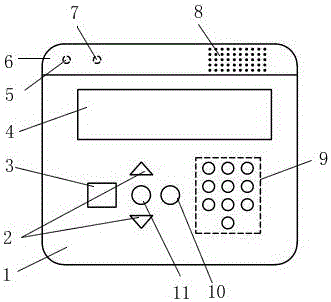

图1是本实用新型的结构示意图(对应实施例1);

图2是图1的侧面图;

图3是本实用新型的电路原理图;

图4是本实用新型的使用状态图;

图5是本实用新型的结构示意图(对应实施例2);

图6是图5的侧视图。

图中:1.壳体、2.调整键、3.菜单键、4.显示屏、5.安装孔ⅰ、6.挡板、7.安装孔ⅱ、8.散音孔阵、9.数字键区、10.复位键、11.确认键、12.可伸缩支撑体、13.粘接胶层、14.cpu、15.蜂鸣器、16.键盘、17.无线发射模块、18.温度传感器、19.计时电路、20.电源电池、21.花盆。

具体实施方式

实施例1

如图1-图4所示,该浇花提示器,包括壳体1、设于壳体1中的电路板,所述电路板上布设有cpu14、与cpu14连接的电源电池20、计时电路19。

所述壳体1背面固定有可伸缩支撑体12,所述可伸缩支撑体12的末端设有粘接胶层13。壳体1的正面上部设有与cpu14连接的显示屏4,下部设有与cpu14连接的键盘16。所述cpu14另连接有温度传感器18、无线发射模块17和蜂鸣器15,所述壳体1对应显示屏4上方的位置设有对应温度传感器的安装孔ⅰ5,对应无线发射模块的安装孔ⅱ7以及对应蜂鸣器的散音孔阵8。安装孔ⅰ5方便温度传感器检测壳体外的温度,安装孔ⅱ7方便无线发射模块发送无线信号。

本实施例中,所述壳体1正面上沿设有将安装孔ⅰ5、安装孔ⅱ7及散音孔阵8的罩设其中的挡板6,以避免浇花时水通过安装孔ⅰ5、安装孔ⅱ7及散音孔阵8进入壳体1内部。所述可伸缩支撑体12为可伸缩管,调整方便灵活。所述键盘上设有菜单键3、调整键2、确认键11、复位键10以及数字键区9,数字键区9设有0至9数字键,方便输入浇花人的手机号码。电源电池20采用小型的纽扣电池即可。

使用时,先通过键盘16预先设置浇花周期、温度范围和浇花人手机号码,然后按确认键11开始计时;将壳体1背面的粘接胶层13的隔离纸揭掉,利用粘接胶层13将本实用新型固定在花盆21的外表面上,根据花盆21外表面的角度调整可伸缩支撑体12,使其发生弯曲、伸缩变形,最终使壳体1正面朝向浇花人方向,避免朝下不方便观察;在等待浇花期间也可压缩可伸缩支撑体12,使壳体1缩向花盆侧,避免发生空间干涉;显示屏4显示记录时间,当计时时间到达设定时间,cpu14发出指令,蜂鸣器15发出警示音,提示浇花;同时,无线发射模块17发出浇花信号给远程终端,如浇花人的手机,增强浇花提示作用,避免浇花人忘记;浇花人浇花后,按复位键10,计时电路19重新开始计时。

当温度传感器18检测到盆栽所处环境的温度超出设定温度范围时,cpu14发出指令,蜂鸣器15发出警示音,提示转移盆栽至适宜位置;同时,无线发射模块17发出指示信号给远程终端,如浇花人的手机,增强提示作用。

实施例2

如图5、图6所示,该浇花提示器,包括壳体1、设于壳体1中的电路板,所述电路板上布设有cpu、与cpu连接的电源电池、计时电路。所述壳体背面设有粘接胶层13,壳体1的正面上部设有与cpu连接的显示屏4,下部设有与cpu连接的键盘16。

使用时,直接利用粘接胶层13将壳体1粘在花盆外表面,当显示屏4显示到达浇花时间后,如2天后,浇花人浇花,并利用键盘16对浇花时间归零,重新计时。

以上对本实用新型的实施例进行了详细说明,但所述内容仅为本实用新型的较佳实施例,不能被认为用于限定本实用新型的实施范围。凡依本实用新型创造范围所作的均等变化与改进等,均应仍归属于本专利涵盖范围之内。
