一种园林立体绿化墙的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
一种园林立体绿化墙的制作方法

本实用新型涉及园林绿化技术领域,具体为一种园林立体绿化墙。



背景技术:

随着人们生活水平的提高,对环境的关注程度也日益提高,人们更加注重城市以及自己周围生活,因此人们应用了绿化墙,它对环境的绿化,降低噪音,美化环境,净化空气,提高城市环境质量增加绿化覆盖率,改善城市生态环境发挥了巨大作用。市面上现有的绿化墙大都种植藤蔓植物,效果比较单调,观赏效果差,此外,现有的绿化墙安装不方便,不能对使用过的水进行回收,不能满足大众的需求。



技术实现要素:

本实用新型要解决的技术问题是克服现有的缺陷,提供一种园林立体绿化墙,安装方便、能够对使用过的水进行回收再利用、观赏效果好,可以有效解决背景技术中的问题。

为实现上述目的,本实用新型提供如下技术方案:一种园林立体绿化墙,包括背板和花盆;所述背板后侧上端的左右两侧固定有l形固定架,所述l形固定架彼此远离的一端的底侧均设有卡板,所述卡板的中部螺纹连接有第一紧固螺栓,所述背板后侧底端的左右两侧固定有支座,所述支座的内部均设有固定轴,且固定轴的侧面均转动连接有滚轮,所述背板底端的前侧固定有底板,所述底板的上侧设有储水箱,所述背板前侧的左右两端均固定有固定板,所述固定板的内侧设有至少两个横板,所述横板的内部等距开设有至少三个通槽,所述通槽内均放置有花盆,所述横板的内部至少镶嵌有两个第一固定管,所述第一固定管上端的出水口处均安装有雾化喷头,所述固定板的左右两侧至少设有两个第二输水管,且第二输水管分别位于横板的正下方,所述第一固定管的进水口分别与第二输水管的内部连通,所述第二输水管的右端穿过固定板的右侧,且第二输水管的右端设有第一输水管,且第二输水管右端的进水口与第一输水管的内部连通,所述储水箱的右侧后端设有水泵,所述水泵的进水口与储水箱的内腔连通,所述水泵右端的出水口与第一输水管的进水口连接;

其中:所述第一固定管与花盆交错设置,且第一固定管分别位于花盆之间,通过设置l形固定架和卡板,便于对背板进行卡接安装,通过设置第一紧固螺栓,防止安装后的背板发生松动的现象,当对背板进行安装时,通过设置支座和滚轮,不仅提高了对背板安装的效率,并且能够对背板起到支撑作用,通过设置花盆,便于对盆景植物进行养殖,水泵将储水箱内的水抽出后,通过第一输水管、第二输水管和第一固定管输送到雾化喷头内,经雾化喷头不仅能够对盆景植物进行均匀喷洒,且在喷洒时提高了观赏效果。

进一步的,所述储水箱的后端上侧开设有进水槽,该进水槽内设有进水斗,所述进水斗上端的进水口大于横板的宽度,所述储水箱的前侧左端设有溢水管,且溢水管与储水箱内腔的上端连通,雾化喷头喷洒过的水沿横板的前侧经进水斗流进储水箱内,通过设置进水斗,便于对储水箱内进行加水,同时便于对使用过的水进行回收再利用,节省成本。

进一步的,所述储水箱的右端上侧开设有通槽,该通槽上可拆卸安装有盖板,且盖板通过至少两个第二紧固螺栓与储水箱的上侧连接,通过设置盖板,便于对储水箱内部的脏污进行清理。

进一步的,所述储水箱内腔右端的前后两侧均设有滑轨,所述滑轨彼此靠近的一侧均开设有滑槽,该滑槽内滑动连接有过滤棉,通过设置过滤棉,便于对储水箱内的水进行过滤,防止灰尘通过第一输水管、和第二输水管和第一固定管进入雾化喷头内,避免雾化喷头造成堵塞的情况,通过设置滑轨,便于对过滤棉进行更换。

与现有技术相比,本实用新型的有益效果是:本园林立体绿化墙,具有以下好处:

1、通过设置l形固定架和卡板,便于对背板进行卡接安装,通过设置第一紧固螺栓,防止安装后的背板发生松动的现象,当对背板进行安装时,通过设置支座和滚轮,不仅提高了对背板安装的效率,并且能够对背板起到支撑作用。

2、通过设置花盆,便于对盆景植物进行养殖,水泵将储水箱内的水抽出后,通过第一输水管、第二输水管和第一固定管输送到雾化喷头内,经雾化喷头不仅能够对盆景植物进行均匀喷洒,且在喷洒时提高了观赏效果。

3、雾化喷头喷洒过的水沿横板的前侧经进水斗流进储水箱内,通过设置进水斗,便于对储水箱内进行加水,同时便于对使用过的水进行回收再利用,节省成本,通过设置盖板,便于对储水箱内部的脏污进行清理,通过设置过滤棉,便于对储水箱内的水进行过滤,防止灰尘通过第一输水管、和第二输水管和第一固定管进入雾化喷头内,避免雾化喷头造成堵塞的情况,通过设置滑轨,便于对过滤棉进行更换。

附图说明

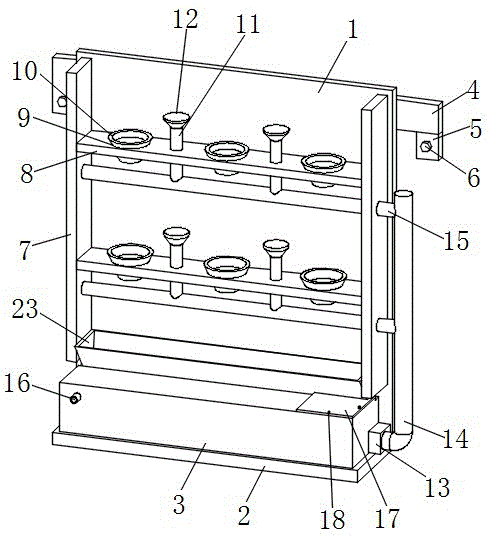

图1为本实用新型结构示意图;

图2为本实用新型后侧结构示意图;

图3为本实用新型上侧结构示意图。

图中:1背板、2底板、3储水箱、4l形固定架、5卡板、6第一紧固螺栓、7固定板、8横板、9通槽、10花盆、11第一固定管、12雾化喷头、13水泵、14第一输水管、15第二输水管、16溢水管、17盖板、18第二紧固螺栓、19支座、20滚轮、21滑轨、22过滤棉、23进水斗。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

实施例一

请参阅图1-3,本实用新型提供一种技术方案:一种园林立体绿化墙,一种园林立体绿化墙,包括背板1和花盆10;背板1后侧上端的左右两侧固定有l形固定架4,l形固定架4彼此远离的一端的底侧均设有卡板5,卡板5的中部螺纹连接有第一紧固螺栓6,背板1后侧底端的左右两侧固定有支座19,支座19的内部均设有固定轴,且固定轴的侧面均转动连接有滚轮20,背板1底端的前侧固定有底板2,底板2的上侧设有储水箱3,背板1前侧的左右两端均固定有固定板7,固定板7的内侧设有至少两个横板8,横板8的内部等距开设有至少三个通槽9,通槽9内均放置有花盆10,横板8的内部至少镶嵌有两个第一固定管11,第一固定管11上端的出水口处均安装有雾化喷头12,固定板7的左右两侧至少设有两个第二输水管15,且第二输水管15分别位于横板8的正下方,第一固定管11的进水口分别与第二输水管15的内部连通,第二输水管15的右端穿过固定板7的右侧,且第二输水管15的右端设有第一输水管14,且第二输水管15右端的进水口与第一输水管14的内部连通,储水箱3的右侧后端设有水泵13,水泵13的进水口与储水箱3的内腔连通,水泵13右端的出水口与第一输水管15的进水口连接,储水箱3的后端上侧开设有进水槽,该进水槽内设有进水斗23,进水斗23上端的进水口大于横板8的宽度,储水箱3的前侧左端设有溢水管16,且溢水管16与储水箱3内腔的上端连通,雾化喷头12喷洒过的水沿横板8的前侧经进水斗23流进储水箱3内,通过设置进水斗23,便于对储水箱3内进行加水,同时便于对使用过的水进行回收再利用,节省成本,储水箱3的右端上侧开设有通槽,该通槽上可拆卸安装有盖板17,且盖板17通过至少两个第二紧固螺栓18与储水箱3的上侧连接,通过设置盖板17,便于对储水箱3内部的脏污进行清理;

其中:第一固定管11与花盆10交错设置,且第一固定管11分别位于花盆10之间,通过设置l形固定架4和卡板5,便于对背板1进行卡接安装,通过设置第一紧固螺栓6,防止安装后的背板1发生松动的现象,当对背板1进行安装时,通过设置支座19和滚轮20,不仅提高了对背板1安装的效率,并且能够对背板1起到支撑作用,通过设置花盆10,便于对盆景植物进行养殖,水泵13将储水箱3内的水抽出后,通过第一输水管14、第二输水管15和第一固定管11输送到雾化喷头12内,经雾化喷头12不仅能够对盆景植物进行均匀喷洒,且在喷洒时提高了观赏效果,储水箱3内腔右端的前后两侧均设有滑轨21,滑轨21彼此靠近的一侧均开设有滑槽,该滑槽内滑动连接有过滤棉22,通过设置过滤棉22,便于对储水箱3内的水进行过滤,防止灰尘通过第一输水管14、和第二输水管15和第一固定管11进入雾化喷头12内,避免雾化喷头12造成堵塞的情况,通过设置滑轨21,便于对过滤棉22进行更换。

在使用时:通过设置l形固定架4和卡板5,便于对背板1进行卡接安装,通过设置第一紧固螺栓6,防止安装后的背板1发生松动的现象,当对背板1进行安装时,通过设置支座19和滚轮20,不仅提高了对背板1安装的效率,并且能够对背板1起到支撑作用,通过设置花盆10,便于对盆景植物进行养殖,水泵13将储水箱3内的水抽出后,通过第一输水管14、第二输水管15和第一固定管11输送到雾化喷头12内,经雾化喷头12不仅能够对盆景植物进行均匀喷洒,且在喷洒时提高了观赏效果,雾化喷头12喷洒过的水沿横板8的前侧经进水斗23流进储水箱3内,通过设置进水斗23,便于对储水箱3内进行加水,同时便于对使用过的水进行回收再利用,节省成本,通过设置盖板17,便于对储水箱3内部的脏污进行清理,通过设置过滤棉22,便于对储水箱3内的水进行过滤,防止灰尘通过第一输水管14、和第二输水管15和第一固定管11进入雾化喷头12内,避免雾化喷头12造成堵塞的情况,通过设置滑轨21,便于对过滤棉22进行更换。

值得注意的是,本实施例中所公开的水泵13的输入端电连接外部控制开关的输出端,外部控制开关控制水泵13工作采用现有技术中常用的方法。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
