一种方便灌溉的垂直绿化墙体结构的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
一种方便灌溉的垂直绿化墙体结构的制作方法

本实用新型涉及城市绿化设施领域,尤其涉及一种方便灌溉的垂直绿化墙体结构。



背景技术:

墙体绿化是立体绿化中占地面积最小,而绿化面积最大的一种形式,现有技术中的垂直墙体绿化主要包括平行于墙面搭建的骨架和相对骨架安装的花盆,同时骨架上辅以灌溉系统对花盆内的植株进行灌溉,现有的灌溉系统的常见工作方式为喷灌,在使用灌溉系统对植株进行灌溉时,若喷头设置在植株上方,因植株的阻挡,喷头喷洒的水无法充分浸湿植株的土壤,喷头喷出的水还会顺着植株洒落在地面上,造成水资源的浪费并对周围环境造成一定的影响;

对于喷头设在植株根部即花盆土壤层上方的喷灌系统来说,在实际灌溉中,因土壤之间间隙过大,水分会过快穿过土壤,水分在土壤内挺留时间较短,无法达到理想的浇灌效果。

结合以上问题,需要提供一种方便灌溉的垂直绿化墙体结构,用于解决现有技术中垂直绿化墙体在浇灌过程中土壤浇灌不彻底的问题。



技术实现要素:

本实用新型提出一种方便灌溉的垂直绿化墙体结构,用于解决现有技术中垂直绿化墙体在浇灌过程中土壤浇灌不彻底的问题。

本实用新型的技术方案是这样实现的:一种方便灌溉的垂直绿化墙体结构,包括墙体和相对墙体平行搭建的架体,所述架体上呈矩形阵列状设有多个用于花盆放置的承托件,各所述花盆的底部开设有吸水孔,所述架体上还设有用于对用于对各花盆进行灌溉的灌溉组件,所述灌溉组件包括安装在墙体上端部的水箱、与水箱连通的出水管以及分别对应各行花盆并设于各行花盆下方的储水槽,所述出水管的上端通过软管与水箱连接,所述出水管在纵向上依次穿过各储水槽并通过出水口与所述储水槽的内部连通,各所述储水槽连接有升降组件以带动各储水槽升降使花盆底部相对储水槽的液面浸入或脱离。

相较于现有技术本方案的有益效果为:

(1)可以实现对土壤的彻底浇灌,相较于传统的喷淋浇灌方式,本方案通过向储水槽内蓄水,并在升降组件的作用下带动储水槽升降至花盆底部相对储水槽内液面浸入,花盆内通过吸水孔将储水槽内的水吸至土壤内,待土壤湿润后,升降组件带动储水槽下降,花盆底部与储水槽液面脱离,避免土壤内积水过多,避免植株出现烂根现象。

(2)减少浇灌过程中对环境造成的污染,相较于喷淋的浇灌方式,花盆中多余的水分会滴落至储水槽内,可以避免污染地面。

(3)减少浇灌过程中花盆中土壤的流失,相较于喷淋的浇灌方式,土壤可以充分吸收水分,使土壤均匀湿润,且避免浇灌时对土壤进行冲刷,减少花盆里土壤的流失,使水资源得到充分利用,也避免了水资源的浪费。

在上述方案的基础上,进一步改进如下,所述升降组件包括用于与各储水槽纵向端部连接的连接杆,所述连接杆的外侧呈齿状结构,所述连接杆啮合有齿轮,所述齿轮连接有驱动电机,所述架体上设有纵向的导槽,所述连接杆上对应所述导槽设有凸块,凸块卡接在导槽内并在连接杆升降过程中在导槽内滑动。

在上述方案的基础上,进一步改进如下,所述连接杆的外侧固定有齿带,所述齿带与所述齿轮啮合。

相较于现有技术本方案的有益效果为:方便储水槽的升降工作,使储水槽可以稳定的提升和下降,各储水槽与同一连接杆连接,连接杆外侧通过齿条与齿轮啮合,齿轮连接有驱动电机,驱动电机工作通过齿轮驱动连接杆升降,实现各储水槽同步稳定升降。

在上述方案的基础上,进一步改进如下,所述水箱还连接有喷淋组件,所述喷淋组件包括设于各行花盆上方的喷淋支管和设于所述喷淋支管上与各花盆一一对应的喷淋头,各喷淋支管与出水管连通。

相较于现有技术本方案的有益效果为:进一步提升对植株的浇灌效果,植株浇灌时除对土壤浇灌外,还需要对叶面进行喷洒水分,尤其是在植株经过暴晒之后,喷淋组件可以用于对植株叶面的喷淋,更好的促进植株的生长。

在上述方案的基础上,进一步改进如下,所述承托件包括一环形的箍圈和相对所述箍圈固定安装的板体,所述板体与所述架体固定连接。

相较于现有技术本方案的有益效果为:方便花盆的取放,提高花盆摆放的效率,花盆摆放时直接将各花盆对应各承托件摆放在箍圈内即可,承托件结构简单同时可以很好地起到承托花盆的作用。

在上述方案的基础上,进一步改进如下,所述架体与所述墙体之间留有间隙。

在上述方案的基础上,进一步改进如下,所述架体与所述墙体相对的端面上敷设有防水层。

相较于现有技术本方案的有益效果为:减少浇灌过程中对墙体的浸湿,加强对墙体结构的防潮保护,同时墙体与架体件设置的间隙,也可以在水洒落在墙体后实现快速风干的目的。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。

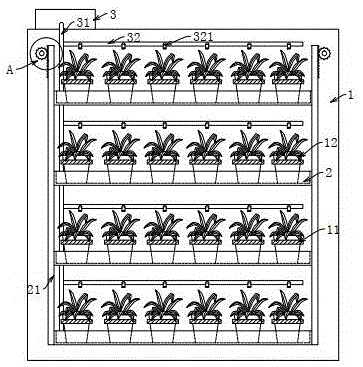

图1为本实用新型的主视图;

图2为图1中a部分的放大图;

图3为本实用新型的俯视图;

图4为图3中b部分的放大图;

图5为本实用新型中承托件的结构示意图;

其中:1-架体、11-承托件、111-板体、12-花盆、2-储水槽、21-连接杆、211-齿带、22-齿轮、23-驱动电机、3-水箱、31-出水管、32-喷淋支管、321-喷淋头、a-墙体。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。需要说明的是,在本实用新型的描述中,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示方向或位置关系的术语是基于附图所示的方向或位置关系,这仅仅是为了便于描述,而不是指示或暗示装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”、“第四”仅用于描述目的,而不能理解为指示或暗示相对重要性。

此外,还需要说明的是,在本实用新型的描述中,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域技术人员而言,可根据具体情况理解上述术语在本实用新型中的具体含义。

本实用新型一种方便灌溉的垂直绿化墙体结构的具体实施例,如图1-5所示:

一种方便灌溉的垂直绿化墙体结构,包括墙体a和相对墙体a平行搭建的架体1,架体1与墙体a之间留有间隙,架体1与墙体a相对的端面上设有“t”形的固定件,固定件与墙体a通过螺栓进行连接,架体1与墙体a相对的端面上敷设有防水层,架体1上呈矩形阵列状设有多个用于花盆12放置的承托件11,其中承托件11包括一环形的箍圈和相对箍圈固定安装的板体111,板体111与架体1可以通过螺栓进行固定,花盆12的直径由上至下逐渐减小,各花盆12的底部开设有吸水孔;

架体1上还设有用于对用于对各花盆12进行灌溉的灌溉组件,灌溉组件包括安装在墙体a上端部的水箱3、与水箱3连通的出水管31以及对应设于各行花盆12下方的储水槽2,出水管31的上端通过软管与水箱3连接,水箱3与软管之间连接有阀门,出水管31在纵向上依次穿过各储水槽2并通过出水口与储水槽2的内部连通,出水管31通过出水后向各储水槽2内排水;

各储水槽2连接有升降组件,升降组件包括用于与各储水槽2纵向端部连接的连接杆21,连接杆21的外侧呈齿状结构,连接杆21啮合有齿轮22,齿轮22连接有驱动电机23,驱动电机23通过齿轮22带动连接杆21上下移动,其中连接杆21外侧的齿状结构可以是敷设在连接杆21外侧的齿带211,齿带211的长度不小于连接杆21的提升范围,驱动电机23设于墙体a与架体1之间,驱动电机23通过连接轴与齿轮22连接,驱动电机23可以是步进电机,进一步的,架体1上设有纵向的导槽,连接杆21上对应导槽设有凸块,凸块卡接在导槽内并在连接杆21升降过程中在导槽内滑动,导槽与凸块的设计用于在连接杆21升降过程中起到导向作用,实现连接杆21的平稳升降进一步提升储水槽2升降的稳定性;

为增加储水槽2提升的稳定性,可以在储水槽2纵向的两端同时连接连接杆21,两侧连接杆21均通过齿带211与齿轮22啮合,两个齿轮22保持通过转动。

水箱3还连接有喷淋组件,喷淋组件包括设于各行花盆12上方的喷淋支管32和设于喷淋支管32上与各花盆12一一对应的喷淋头321,各喷淋支管32与出水管31连通,其中喷淋头321可以是雾化喷淋头321,防止喷淋过程中过多的水洒落。

本实用新型的具体使用方式如下:

首先将各承托件11固定在架体1上,之后进行组合连接杆21与储水槽2,并将连接杆21上的凸块与架体1上的导槽卡接,在连接杆21外侧与齿轮22对应位置处敷设齿带211,安装驱动电机23与齿轮22,保持齿轮22与齿带211啮合,然后将架体1相对墙体a平行搭建,将水箱3通过软管与出水管31连通,出水管31依次穿过各储水槽2并通过出水口对储水槽2进行供水,出水管31在承托件11上方与喷淋支管32连接,最后将花盆12放置在承托架上,控制驱动电机23工作带动齿轮22状态并进一步带动储水槽2上升,出水管31向储水槽2内注水,在花盆12土壤充分吸收水分后,驱动电机23反方向转动带动储水槽2下降至花盆12底部与储水槽2液面脱离,喷淋组件可以根据需要对植株叶面喷水,本实用新型提供的技术方案可以实现对植株的充分灌溉,避免在浇灌时造成水资源的浪费和对环境造成的污染。

以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
