一种园林内绿植用建筑盆栽的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
一种园林内绿植用建筑盆栽的制作方法

本实用新型涉及园林工程技术领域,具体为一种园林内绿植用建筑盆栽。



背景技术:

园林,指特定培养的自然环境和游憩境域。在一定的地域运用工程技术和艺术手段,通过改造地形(或进一步筑山、叠石、理水)、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域,就称为园林。在中国传统建筑中独树一帜,有重大成就的是古典园林建筑,现有的园林设计中多会用到盆栽,然而现有的盆栽多数直接种于园林土壤内,其观赏性较差,影响客户参观体验。



技术实现要素:

本实用新型的目的在于提供一种园林内绿植用建筑盆栽,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种园林内绿植用建筑盆栽,包括种植箱,所述种植箱内设有横向通槽,所述横向通槽内铺设有种植板,所述种植板上开设有若干均匀分布的种植槽,每个所述种植槽内均种植有盆栽,所述种植箱下方设有土壤箱,所述土壤箱与种植箱为互通式结构设计,所述土壤箱下方通过固定螺栓固定安装有灌溉水箱。

优选的,所述种植箱上表面固定安装有六个均匀分布的吊耳,每个所述吊耳内均固定连接有吊索,所述吊索顶端固定连接有安装顶板,所述安装顶板上表面开设有若干均匀分布的安装通孔。

优选的,所述土壤箱两侧均开设有土壤注入口,所述土壤注入口外部通过铰链活动连接有密封门,所述密封门中部开设有通孔,所述通孔内壁上包裹有密封圈。

优选的,所述灌溉水箱采用透明塑料制成,所述灌溉水箱两侧外壁均开设有注水口,所述注水口内设有密封块,所述灌溉水箱两侧均通过水管固定连接有小型水泵,所述小型水泵的输出端固定连接有进水管,所述进水管顶端通过通孔插入土壤箱内部。

优选的,所述种植箱两侧外壁上均固定安装有led灯柱,所述led灯柱外部罩有透明保护罩。

优选的,所述安装顶板的面积与种植箱的面积相同,所述安装顶板采用硬质不锈钢材料制成。

与现有技术相比,本实用新型的有益效果是:

1、本实用新型相对于现有的园林种植方法,采用悬挂式种植技术,从而可大大提高园林的整体观赏性,增加顾客的观赏体验,同时方便进行打理。

2、本实用新型方便对盆栽进行浇灌工作,无需人工进行操作,具有半自动化养成的效果,降低了工作人员的打理难度,方便使用。

3、本实用新型,结构简单,可极其方便的完成吊装工作,且led灯柱的设置,方便在夜间进行盆栽观赏,市场前景佳。

附图说明

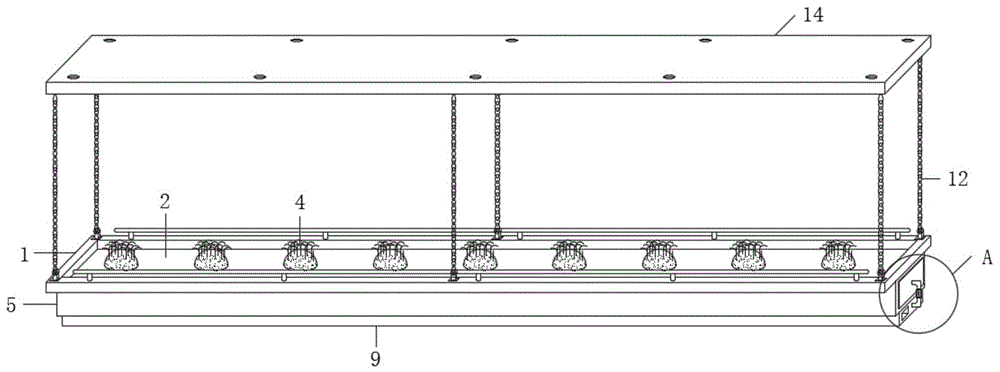

图1为本实用新型的整体结构示意图;

图2为本实用新型的种植箱顶端结构示意图;

图3为本实用新型的a区放大结构示意图。

图中:1、种植箱;2、横向通槽;3、种植槽;4、盆栽;5、土壤箱;6、土壤注入口;7、密封门;8、通孔;9、灌溉水箱;10、注水口;11、吊耳;12、吊索;13、led灯柱;14、安装顶板;15、小型水泵;16、进水管。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-3,本实用新型提供一种技术方案:一种园林内绿植用建筑盆栽,包括种植箱1,种植箱1内设有横向通槽2,横向通槽2内铺设有种植板,种植板上开设有若干均匀分布的种植槽3,每个种植槽3内均种植有盆栽4,种植箱1下方设有土壤箱5,土壤箱5与种植箱1为互通式结构设计,土壤箱5下方通过固定螺栓固定安装有灌溉水箱9。

在本实施例中,种植箱1上表面固定安装有六个均匀分布的吊耳11,每个吊耳11内均固定连接有吊索12,吊索12顶端固定连接有安装顶板14,安装顶板14上表面开设有若干均匀分布的安装通孔,通过设置的安装顶板14可将整个盆栽设备,悬挂安装在房间或者户外的顶棚上,通过配合吊索12的使用,即可完成整个设备的吊装工作。

在本实施例中,土壤箱5两侧均开设有土壤注入口6,通过设置的土壤注入口6可对盆栽4所需要的营养土壤进行注入,方便种植工作,土壤注入口6外部通过铰链活动连接有密封门7,通过设置的密封门7可对土壤进行密封处理,从而防止土壤从侧位漏出,提高使用性能,密封门7中部开设有通孔8,通孔8内壁上包裹有密封圈。

在本实施例中,灌溉水箱9采用透明塑料制成,通过设置为透明材料,可方便工作人员观察灌溉水箱9内部的水位情况,灌溉水箱9两侧外壁均开设有注水口10,注水口10可在内部水量不足时进行注水工作,注水口10内设有密封块,注水完成口可通过密封块堵住注水口10,从而防止水液溢出,提高实用性,灌溉水箱9两侧均通过水管固定连接有小型水泵15,小型水泵15的输出端固定连接有进水管16,进水管16顶端通过通孔8插入土壤箱5内部。

其中,小型水泵15可从灌溉水箱9内进行吸水工作,吸入的清水通过进水管16进入到土壤箱5内,从而将土壤箱5内的土壤进行湿润处理,方便盆栽4从中摄取水分,在实际使用时,灌溉水箱9也可注入营养液,从而通过小型水泵15输送至土壤箱5内,从而完成盆栽的施肥护理工作。

在本实施例中,种植箱1两侧外壁上均固定安装有led灯柱13,led灯柱13外部罩有透明保护罩,通过设置的led灯柱13可在夜间进行发光工作,从而增加盆栽4的夜间观赏性,同时透明保护罩可对led灯柱13进行保护,防止led灯柱13受外力损坏,更好的保护灯柱。

在本实施例中,安装顶板14的面积与种植箱1的面积相同,安装顶板14采用硬质不锈钢材料制成。

使用时,通过在种植箱1顶端设置有安装顶板14,本领域技术人员可通过常规的安装方法将该盆栽设备安装在房间或者户外的顶棚上,通过配合吊索12和吊耳11的使用,即可完成整个设备的吊装工作,完成悬空种植的效果,在实际的园林设计中,可增加园林的整体特色,给参观人员更好的参观体验,通过设置的种植槽3可对盆栽4进行种植,通过在种植箱1下方设置有土壤箱5,同时土壤箱5的土壤注入口6可对盆栽4所需要的营养土壤进行注入,方便进行种植工作,土壤注入完成后,可通过注水口10对灌溉水箱9进行注水工作,使用时,小型水泵15可从灌溉水箱9内进行吸水工作,吸入的清水通过进水管16进入到土壤箱5内,从而将土壤箱5内的土壤进行湿润工作,方便种植的盆栽4从中摄取水分,在具体的实际使用时,灌溉水箱9也可注入营养液,从而通过小型水泵15输送至土壤箱5内,从而完成盆栽4的施肥护理工作,通过设置的led灯柱13可在夜间进行发光工作,从而增加盆栽4的夜间观赏性,同时透明保护罩可对led灯柱13进行保护,防止led灯柱13受外力损坏,更好的保护灯柱,该种结构设计的园林盆栽,抛弃现有的土地种植方法,采用悬空吊装式的种植手段,大大增加了园林的整体特色,可打造特色园林,同时给参观人员更好的观赏体验,市场前景佳。

在本实用新型的描述中,需要理解的是,术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

此外,术语“第一”、“第二”、“第三”、“第四”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量,由此,限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。

在本实用新型中,除非另有明确的规定和限定,术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系,除非另有明确的限定,对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
