一种风景园林用的可调式花盆托架的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
一种风景园林用的可调式花盆托架的制作方法

本实用新型涉及园林用具领域,更具体地说,涉及一种风景园林用的可调式花盆托架。



背景技术:

在风景园林的施工建设过程中,会使用到多种花盆来种植花卉,方便摆放装饰,而为了保证稳定性,一般都会使用托架进行定位支撑。

但是现有的托架结构多是通过固定支腿安装平板结构,直接将花盆放置到表面上,这样不仅安装固定的局限性大,不能够根据需要安装到立柱或者墙壁上,同时平板结构支撑稳定性,容易滑动倾倒,而且不用时还不利于折叠收缩,有待进行改进。



技术实现要素:

针对现有技术中存在的问题,本实用新型的目的在于提供一种风景园林用的可调式花盆托架,通过固定半圆板连接第一连接座,进而铰接安装两个圆弧托杆,结合另一端的第二连接座进行支撑,方便对位安装到立柱或者墙壁上,适应性高,同时可以套接花盆进行支撑定位,比较稳定,并且可以折叠收缩,这样能够大大提高使用的便利性和稳定性,保证支撑的安全性。

为解决上述问题,本实用新型采用如下的技术方案。

一种风景园林用的可调式花盆托架,包括固定半圆板,所述固定半圆板的一侧表面固定连接有连接杆,所述连接杆的的另一端固定连接有第一连接座,所述第一连接座的表面设有弧形连接槽,所述弧形连接槽的侧面通过铰接轴铰接有圆弧托杆,所述圆弧托杆的另一端铰接有第二连接座,所述第二连接座的位置对应于第一连接座的一侧位置,所述圆弧托杆的两端头均固定连接有限位支撑块,所述限位支撑块的另一端支撑连接于弧形连接槽的地面两端位置,所述固定半圆板的另一侧表面固定粘连有定位橡胶垫。

进一步的,所述固定半圆板另一侧表面固定安装有连接半圆板,所述连接半圆板的直径不大于固定半圆板的内径,通过在固定半圆板上安装连接半圆板,可以组合成环形结构,利于定位到立柱上,方便稳定,适应性高。

进一步的,所述固定半圆板的两端头均固定连接有固定板,所述固定板的表面设有固定通孔,通过在固定半圆板两端连接固定板,可以贴合墙壁进行安装固定,方便稳定。

进一步的,所述连接半圆板的两端均设有连接板,所述连接板的表面通过连接螺钉固定连接于固定通孔的表面,通过连接板和连接螺钉安装连接半圆板,利于组合安装方便使用。

进一步的,所述圆弧托杆有两个,且对称安装于第一连接座和第二连接座的两端头位置,通过对称铰接两个圆弧托杆,可以形成圆环支撑花盆,方便稳定,利于定位使用。

进一步的,所述圆弧托杆有两个,且对称安装于第一连接座和第二连接座的两端头位置。

进一步的,所述圆弧托杆的两端头均预留有避让间隙,且长度不小于圆弧托杆的截面直径。

相比于现有技术,本实用新型的优点在于:

(1)本方案通过固定半圆板连接第一连接座,进而铰接安装两个圆弧托杆,结合另一端的第二连接座进行支撑,方便对位安装到立柱或者墙壁上,适应性高,同时可以套接花盆进行支撑定位,比较稳定。

(2)通过在固定半圆板上安装连接半圆板,可以组合成环形结构,利于定位到立柱上,方便稳定,适应性高。

(3)通过在固定半圆板两端连接固定板,可以贴合墙壁进行安装固定,方便稳定。

(4)通过连接板和连接螺钉安装连接半圆板,利于组合安装方便使用。

(5)通过对称铰接两个圆弧托杆,可以形成圆环支撑花盆,方便稳定,利于定位使用。

附图说明

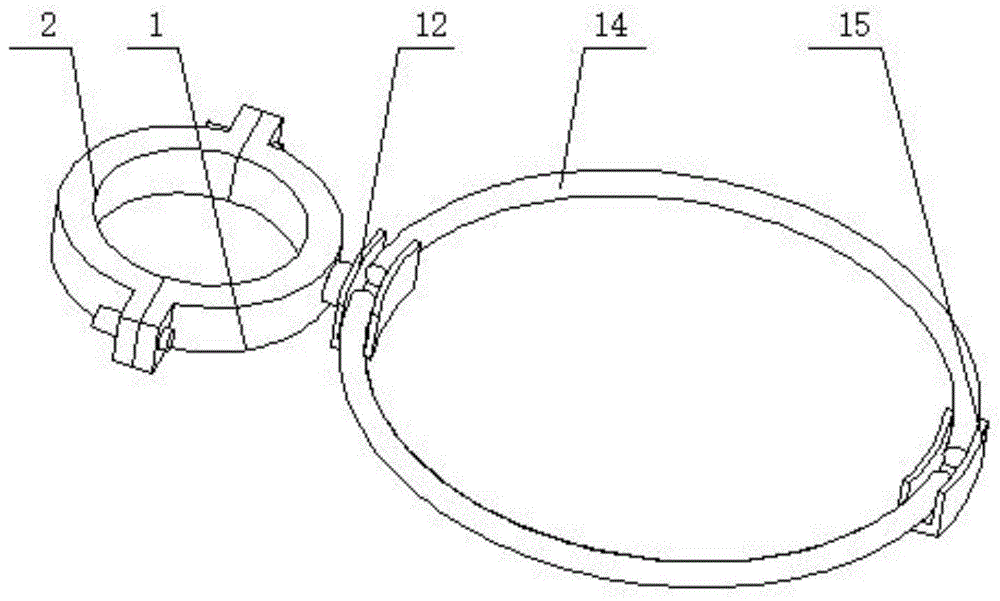

图1为本实用新型的整体结构外部立体示意图;

图2为本实用新型的俯视示意图;

图3为本实用新型的圆弧托杆连接的侧面截面图;

图4为本实用新型的图2中连接板连接的a处放大图。

图中标号说明:

1固定半圆板、11连接杆、12第一连接座、13铰接轴、14圆弧托杆、15第二连接座、16限位支撑块、17定位橡胶垫、18弧形连接槽、2连接半圆板、21固定板、22固定通孔、23连接板、24连接螺钉。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述;显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-4,一种风景园林用的可调式花盆托架,包括固定半圆板1,请参阅图1、图2和图3,固定半圆板1的一侧表面固定连接有连接杆11,可以通过固定半圆板1固定安装,方便定位到不同位置进行使用,连接杆11的的另一端固定连接有第一连接座12,第一连接座12的表面设有弧形连接槽18,弧形连接槽18的侧面通过铰接轴13铰接有圆弧托杆14,可以铰接调节,水平放置后可以形成圆环结构,能够套在圆锥台结构的花盆上,利于稳定支撑,而不用时可以向上翻转合拢,减小横向体积,利于折叠存放,高效稳定,圆弧托杆14的另一端铰接有第二连接座15,第二连接座15的位置对应于第一连接座12的一侧位置,圆弧托杆14的两端头均固定连接有限位支撑块16,通过限位支撑块16限位支撑,能够避免圆弧托杆14过度向下转动,可以保证水平放置的稳定性,限位支撑块16的另一端支撑连接于弧形连接槽18的地面两端位置,固定半圆板1的另一侧表面固定粘连有定位橡胶垫17。

请参阅图2和图4,固定半圆板1另一侧表面固定安装有连接半圆板2,可以和固定半圆板1组合安装到立柱上,方便定位使用,连接半圆板2的直径不大于固定半圆板1的内径,可以将连接半圆板2契合到固定半圆板1内部,这样利于对位到墙壁上安装,适应性高,利于定位,固定半圆板1的两端头均固定连接有固定板21,固定板21的表面设有固定通孔22,连接半圆板2的两端均设有连接板23,连接板23的表面通过连接螺钉24固定连接于固定通孔22的表面。

安装时,可以将连接半圆板2和固定半圆板1组合形成圆环结构,然后套在留住上,拧紧连接螺钉24的螺母,压紧连接板23和固定板21,能够组合安装固定,而需要定位到墙壁上时,可以将连接半圆板2翻转角度,弧形面契合到固定半圆板1内部,顶紧定位橡胶垫17,这样可以通过固定通孔22结合膨胀螺栓定位,进而可以将固定板21和连接板23安装到墙壁上,避免连接半圆板2丢失,方便安装使用,适应性高,这样可以铰接调节两个圆弧托杆14,水平放置后可以形成圆环结构,能够套在圆锥台结构的花盆上,利于稳定支撑,而不用时可以向上翻转合拢,减小横向体积,利于折叠存放,高效稳定。

以上所述,仅为本实用新型较佳的具体实施方式;但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其改进构思加以等同替换或改变,都应涵盖在本实用新型的保护范围内。
