一种模块化边坡绿化支架的制作方法

发布者:大鱼知产 点击: 发布时间:2021-04-02
一种模块化边坡绿化支架的制作方法

本实用新型涉及边坡防护技术领域,更具体地说,涉及一种模块化边坡绿化支架。



背景技术:

城市主干道、高速公路及其它道路工程的边坡防护大体上可分为两类,即工程防护和植物防护。工程防护多为钢筋、水泥组成的刚性防护;植物防护则为柔性防护,工程防护是植被防护的基础,两类防护形式是相互支持相互渗透的,只有将两者有机结合,才能起到永久防护、美观耐用的目的,而且能大幅降低工程造价。现有技术中,大部分施工现场都采用格构锚索结构、喷护锚索结构等,上述的几个结构都采用固定焊接的方式搭建,使用一端时间后,部分零件损坏如锈蚀,不方便拆卸。



技术实现要素:

针对现有技术的不足,本发明的目的在于提供一种模块化边坡绿化支架,解决了现有技术中边坡绿化支架零件顺坏不易更换的问题。

本实用新型的目的可以通过以下技术方案实现:

一种模块化边坡绿化支架,包括壳体,所述壳体的底部为正六边形,所述壳体的底部均匀开设有若干第一通孔,所述壳体的上端固定连接有第一方块,所述第一方块内开设有滑动槽,所述壳体的下端固定连接有第二方块,所述第二方块内开设有个第二通孔,所述第二通孔的直径不大于滑动槽的宽度,所述第二通孔内连接有螺纹杆,所述螺纹杆的末端螺纹连接有螺母。

作为本实用新型的一个优选方案,所述壳体的上端固定连接有第一方块的数量为三个。

作为本实用新型的一个优选方案,所述滑动槽的内壁为光滑的打磨层。

作为本实用新型的一个优选方案,所述所述壳体的下端固定连接的第二方块的数量为二个。

作为本实用新型的一个优选方案,所述第一通孔的数量二百二十一个。

作为本实用新型的一个优选方案,所述第一通孔的直径为五毫米。

作为本实用新型的一个优选方案,所述第二通孔的直径与滑动槽的宽度相同。

作为本实用新型的一个优选方案,所述所述壳体由防锈材料制成。

作为本实用新型的一个优选方案,所述所述第一方块和第二方块的底端设置有第二螺纹杆,所述壳体的上端和下端开设有第二螺纹孔,所述第二螺纹杆螺纹连接在第二螺纹孔内。

本实用新型的有益效果:

本使用新型采用蜂窝形状的壳体零件,壳体零件之间是通过第一方块之间第二方块的螺杆连接在一起,且两个壳体零件可以上下调整位置,以适应有坡面不平整的地形,壳体零件可以放置泥土以便栽种绿化植物。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

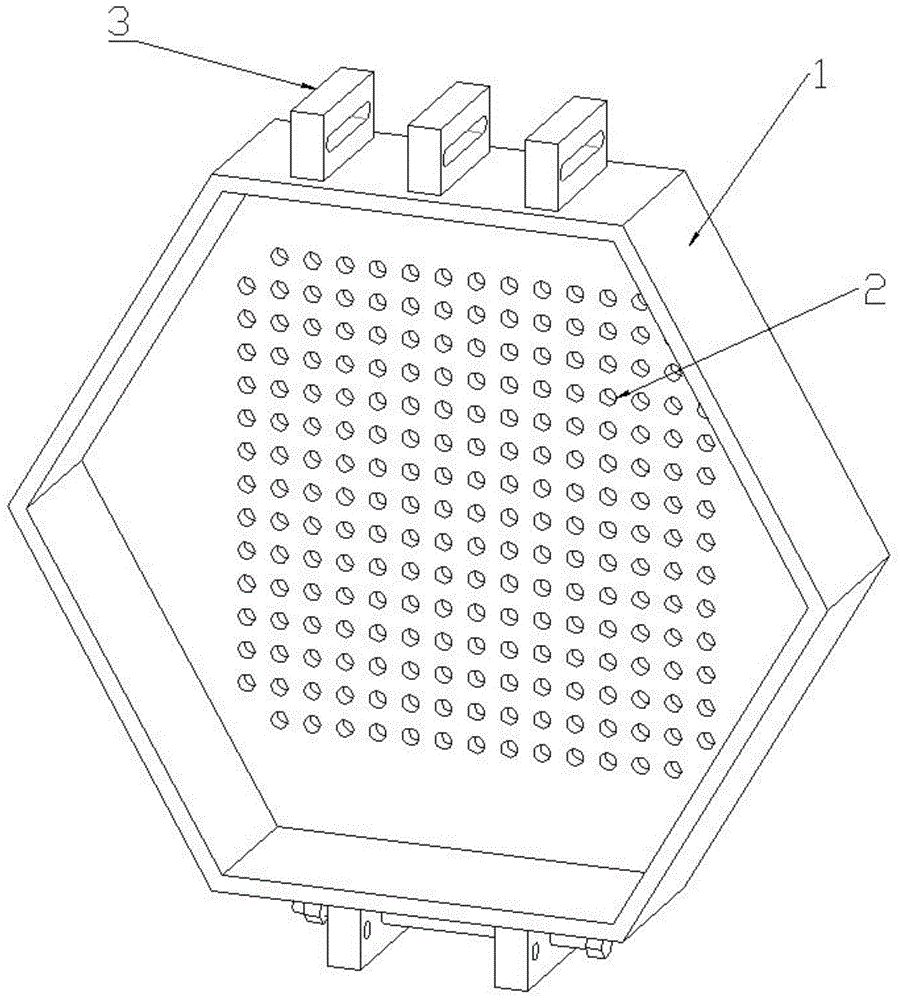

图1为本实用新型的结构立体图;

图2为本实用新型的结构正视图;

图3为本实用新型的结构右视图;

图4为两个壳体连接示意图;

图5为图4结构的右视图;

图6为图5中a处的示意图。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。

如图所示,一种模块化边坡绿化支架,包括壳体1,壳体1的底部为正六边形,壳体1的底部均匀开设有若干第一通孔2,壳体1的上端固定连接有第一方块3,第一方块3内开设有滑动槽4,壳体1的下端固定连接有第二方块5,第二方块5内开设有3个第二通孔6,第二通孔6的直径不大于滑动槽4的宽度,第二通孔6内连接有螺纹杆7,螺纹杆7的末端螺纹连接有螺母。本使用新型采用蜂窝形状的壳体零件,壳体零件之间是通过第一方块之间第二方块的螺杆连接在一起,且两个壳体零件可以上下调整位置,以适应有坡面不平整的地形,壳体零件可以放置泥土以便栽种绿化植物。

壳体1的上端固定连接有第一方块3的数量为三个。滑动槽4的内壁为光滑的打磨层。壳体1的下端固定连接的第二方块5的数量为二个。第一通孔2的数量二百二十一个。第一通孔2的直径为五毫米。第二通孔6的直径与滑动槽4的宽度相同。壳体1由防锈材料制成。第一方块3和第二方块5的底端设置有第二螺纹杆,壳体1的上端和下端开设有第二螺纹孔,第二螺纹杆螺纹连接在第二螺纹孔内。
