一种农药喷雾器的制作方法

发布者:大鱼知产 点击: 发布时间:2021-03-21
一种农药喷雾器的制作方法

本发明涉及农药喷洒技术领域,具体是指一种农药喷雾器。



背景技术:

喷雾器是喷雾器材的简称,喷雾器是利用空吸作用将药水或其他液体变成雾状,均匀地喷射到其他物体上的器具,由压缩空气的装置和细管、喷嘴等组成。在农村,喷雾器是防治病虫害不可缺少的重要农具。喷雾器使用时,是农药放入壳体内部,再向壳体内加水使农药溶解。现有的农药喷雾器存在以下缺点:没有搅拌功能,不能使农药与水体混合均匀,导致部分水体内农药的浓度较高,不利于对农药的合理使用。



技术实现要素:

本发明要解决的技术问题是克服以上技术缺陷,提供一种可搅拌的一种农药喷雾器。

为解决上述技术问题,本发明提供的技术方案为:一种农药喷雾器,包括壳体、密封盖,所述壳体的顶部一侧设有进药口,所述进药口的外侧设有外螺纹,所述密封盖的内侧设有内螺纹,所述密封盖通过螺纹与进药口活动连接,其特征在于:所述壳体的顶部中间设有混匀装置,所述混匀装置包括设置在壳体顶部中间的固定座,所述固定座中间设有通孔,所述通孔中插接有搅拌杆,所述搅拌杆延伸至壳体内部的底面,所述搅拌杆的上端部设有l型把手,所述搅拌杆相对两侧从上至下依次设有若干均匀分布的横杆,所述横杆位于壳体内部。

本发明与现有技术相比的优点在于:有搅拌功能,能使农药与水体混合均匀,不会导致部分水体内农药的浓度较高,有利于对农药的合理使用。

作为改进,所述搅拌杆上在位于壳体内部设有挡板,所述挡板靠近壳体的顶部,该结构可以防止搅拌杆被抽出壳体外。

作为改进,所述固定座上设有配合l型把手使用的限位槽,该结构可以使l型把手卡在限位槽中不会随意晃动。

作为改进,所述壳体和固定座之间固定连接,该结构更加稳定。

作为改进,所述固定座和搅拌杆之间活动连接,该结构可以使混匀装置更加灵活。

附图说明

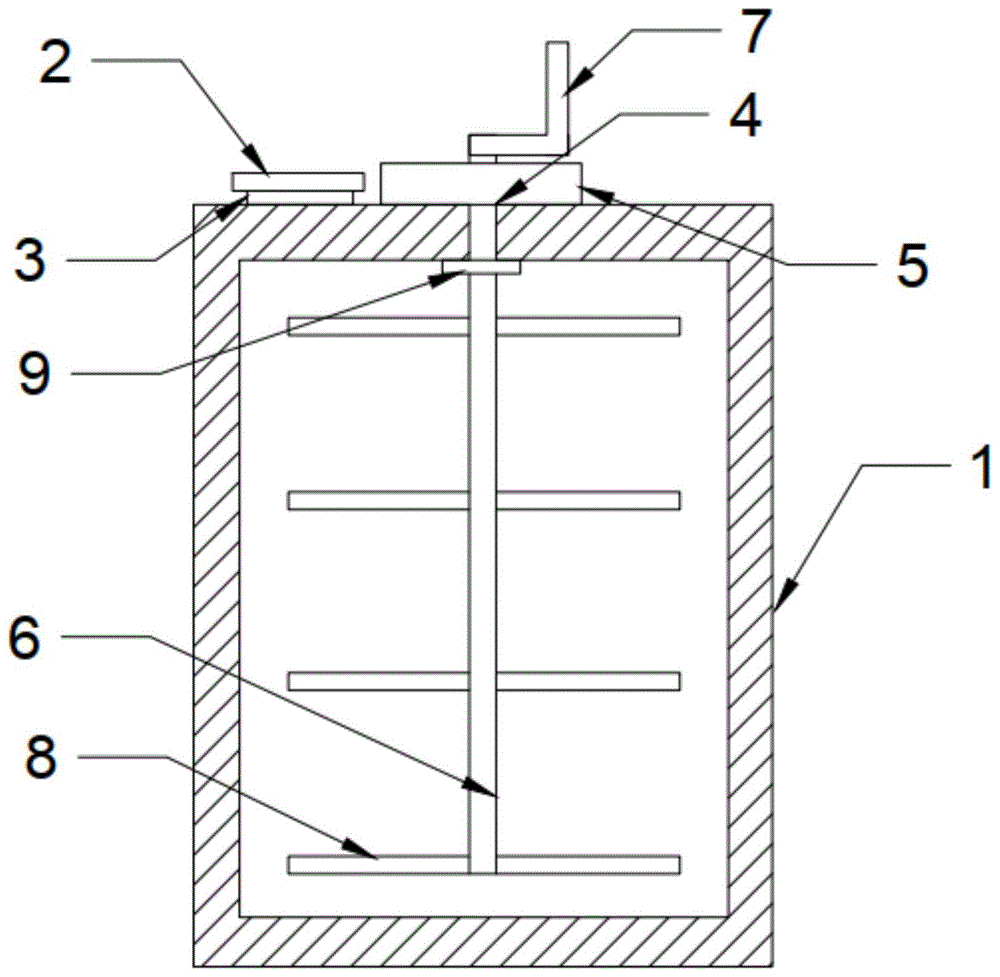

图1是本发明一种农药喷雾器的结构示意图。

图2是本发明一种农药喷雾器的俯视图。

如图所示:1、壳体,2、密封盖,3、进药口,4、混匀装置,5、固定座,6、搅拌杆,7、l型把手,8、横杆,9、挡板,10、限位槽。

具体实施方式

在本发明的描述中,需要理解的是,术语“上”、“下”、“前”、“后”、“左”、“右”、“内”、“外”、“中心”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅仅是为了便于描述本发明和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位构造和操作,因此不能理解为对本发明的限制。

下面结合附图对本发明做进一步的详细说明。

一种农药喷雾器,包括壳体1、密封盖2,所述壳体1的顶部一侧设有进药口3,所述进药口3的外侧设有外螺纹,所述密封盖2的内侧设有内螺纹,所述密封盖2通过螺纹与进药口3活动连接,其特征在于:所述壳体1的顶部中间设有混匀装置4,所述混匀装置4包括设置在壳体1顶部中间的固定座5,所述固定座5中间设有通孔,所述通孔中插接有搅拌杆6,所述搅拌杆6延伸至壳体1内部的底面,所述搅拌杆6的上端部设有l型把手7,所述搅拌杆6相对两侧从上至下依次设有若干均匀分布的横杆8,所述横杆8位于壳体1内部。

所述搅拌杆6上在位于壳体1内部设有挡板9,所述挡板9靠近壳体1的顶部。

所述固定座5上设有配合l型把手7使用的限位槽10。

所述壳体1和固定座5之间固定连接。

所述固定座5和搅拌杆6之间活动连接。

本发明在具体实施时,由附图1一种农药喷雾器的结构示意图和附图2是本发明一种农药喷雾器的俯视图可知,通过混匀装置4可将农药与水体混合均匀,使农药的使用更加合理,使用时,通过对l型把手7进行转动,带动了搅拌杆6的旋转,横杆8固定在搅拌杆6的外侧,使搅拌杆6的转动带动了横杆8的转动,横杆8的转动使壳体1内的水体产生流动,从而对农药和水体起到搅拌混匀的作用。在使用混匀装置时,先向上拉动搅拌杆6,即拉动l型把手7,然后进行转动搅拌,挡板9可以防止搅拌杆6从壳体1中出来,使用完毕后,直接将l型把手7卡在限位槽10中即可。所以本发明的一种农药喷雾器可搅拌。

以上对本发明及其实施方式进行了描述,这种描述没有限制性,附图中所示的也只是本发明的实施方式之一,实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示,在不脱离本发明创造宗旨的情况下,不经创造性的设计出与该技术方案相似的结构方式及实施例,均应属于本发明的保护范围。
