一种自动化风能日用驱鸟装置的制作方法

本发明涉及驱鸟领域，尤其涉及一种自动化风能日用驱鸟装置。

背景技术：

鸟类对输电线路的危害很多，其在输电铁塔上筑“巢”用的树枝、铁丝、棉线等等材料，极有可能下落导致短接瓷片，引起线路跳闸；鸟类进食，其遗留物容易造成输电线路故障、跳闸；另外鸟类排泄物也会污染瓷瓶，降低瓷瓶串外绝缘强度，从而引起输电线路故障，为了避免鸟类危害，现在输电线路杆塔上装有驱鸟装置。

现有的驱鸟方式有一种是通过风能发电带着蜂鸣器发出声响惊吓鸟类，从而达到驱赶鸟的效果。当夜幕降临的时候，鸟类们基本上也就休息了，可是只要此时只要有风，蜂鸣器还是会继续发出声响，不仅起不到驱鸟的效果还会对周围的居民造成困扰，影响睡眠。

技术实现要素：

本发明的目的是为了解决现有技术中以下缺点，鸟类在夜幕降临的时候便会休息，可此时依靠风能发电控制蜂鸣器发出声响在夜间时只要有风还是会发出声音，不仅起不到驱鸟的效果还会对周围的居民造成困扰，影响睡眠，而提出的一种自动化风能日用驱鸟装置。

为了实现上述目的，本发明采用了如下技术方案：

一种自动化风能日用驱鸟装置，包括杆体，所述杆体顶端固定安装有安装箱，所述安装箱内开设有安装腔，所述安装腔内转动设有多根主轴,所述主轴侧壁对称固定安装有两块磁铁，所述安装腔左右腔壁均固定安装有供电装置，所述供电装置包括两根固定杆，多根所述固定杆的一端与安装腔内侧壁固定连接，多根所述固定杆上均固定缠绕有线圈，所述安装腔内安装有蜂鸣器，所述安装箱上表面开设有安装槽，所述安装槽内安装有光敏电阻，所述光敏电阻与蜂鸣器以及线圈之间电性连接，形成完整的电流回路，所述安装槽槽口内固定安装有为透明材质的挡板，所述主轴的一端穿出安装箱且固定套接有风叶。

优选的，所述主轴内开设有空心腔，所述空心腔内腔壁开设有往复螺纹，所述空心腔内密封滑动安装有活塞块，所述活塞块的侧壁开设有与空心腔槽壁相匹配的螺纹，所述空心腔内固定安装有多根滑杆，所述活塞块滑动套接在多根滑杆上，所述主轴穿出安装箱的一端密封转动安装有与空心腔连通的导气管，所述安装箱上表面固定安装有集气箱，所述集气箱内开设有集气腔，所述导气管远离空心腔的一端穿入集气腔内，所述集气箱侧壁固定安装有与集气腔相连通的出气管，所述出气管端口内密封安装有波纹管，所述主轴表面固定安装有与空心腔连通的出气阀和进气管，所述导气管与进气管内均设有单向阀，所述出气管内设有压力阀。

优选的，所述波纹管内两端之间固定安装有弹簧，所述波纹管下表面开设有多个与内部相通的出气孔，所述出气孔为单向阀。

与现有技术相比，本发明的有益效果是：

1、白天的时候，鸟类较多，而且在光敏电阻的作用下，白天光射强，所以电阻较小，此时风能发电产生的电流可以满足触发蜂鸣器发出声音的需求，当夜晚降临的时候，鸟类都休息了，此时光射又较弱，从而电阻增大，此时电流强度较小，无法触发蜂鸣器工作。所以在夜间的时候哪怕有风，蜂鸣器也不会发出声音，避免了扰民的现象。

2、风吹动风叶转动的时候，此时主轴会发生转动，从而在螺纹配合的相互作用和伸缩杆的限位作用下，主轴内的活塞块会进行左右的往复运动，当活塞块向右移动的时候，此时活塞块与空心腔腔壁之间的空间增大，内部压强减小，此时会将外部气体从进气管中吸入空心腔内，当活塞块向左移动时，此时在空心腔内原有的空气会被挤压进导气管中，然后进入至集气箱中的集气腔中，集气腔中的气体越来越多，内部压强越来越大，当达到出气管17中压力阀的临界点时，压力阀此时会打开，集气腔中的气体会瞬间喷出，从而波纹管可以迅速伸展，此时波纹管便会对挡板进行清理工作，避免因为灰尘或是雨水附着在挡板上，影响光敏电阻的光感此时在空心腔内原有的空气会被挤压进导气管中，直到导气管中的压力阀打开，这时气体便会推动波纹管伸展开来，此时波纹管便会对挡板进行清理工作，而且在弹簧和出气孔的作用下，波纹管会逐渐收缩，在收缩的过程中还会有气体从出气孔中挤压出去对挡板进行二次清理，避免因为灰尘或是雨水附着在挡板上，影响光敏电阻的光感。

附图说明

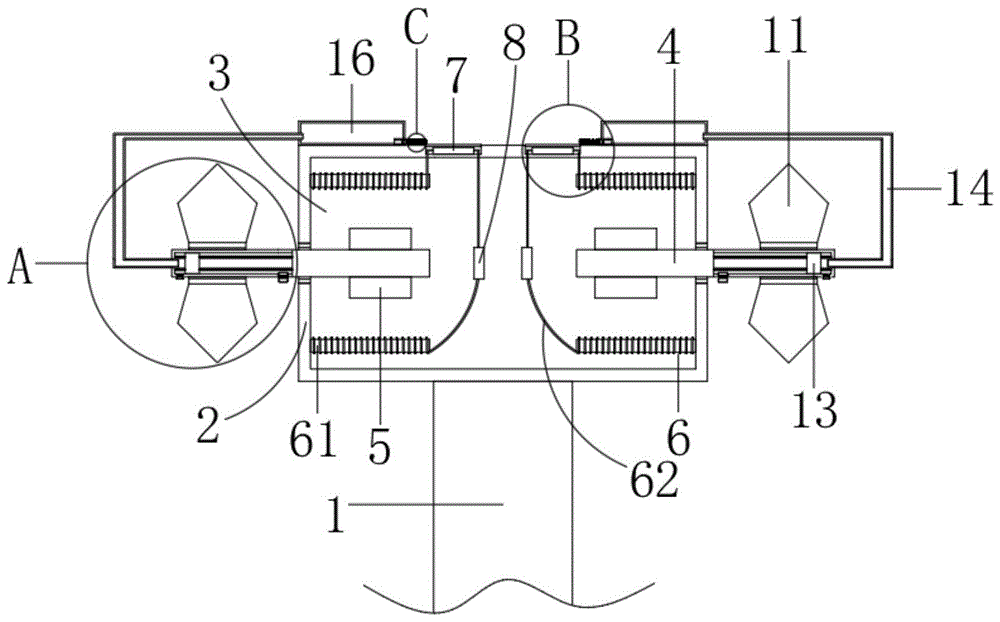

图1为本发明提出的一种自动化风能日用驱鸟装置的正面结构示意图；

图2为图1中a处放大结构示意图；

图3为图1中b处放大结构示意图；

图4为图1中c处放大结构示意图。

图中：1杆体、2安装箱、3安装腔、4主轴、5磁铁、6供电装置、61固定杆、62线圈、7光敏电阻、8蜂鸣器、9安装槽、10挡板、11风叶、12空心腔、13活塞块、14导气管、15集气箱、16集气腔、17出气管、18波纹管、19出气阀、20进气管、21压力阀、22弹簧、23出气孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

参照图1-4，一种自动化风能日用驱鸟装置，包括杆体1，杆体1顶端固定安装有安装箱2，安装箱2内开设有安装腔3，安装腔3内转动设有多根主轴4,主轴4侧壁对称固定安装有两块磁铁5，安装腔3左右腔壁均固定安装有供电装置6，供电装置6包括两根固定杆61，多根固定杆61的一端与安装腔3内侧壁固定连接，多根固定杆61上均固定缠绕有线圈62，安装腔3内安装有蜂鸣器8，安装箱2上表面开设有安装槽9，安装槽9内安装有光敏电阻7，光敏电阻7与蜂鸣器8以及线圈62之间电性连接，形成完整的电流回路，安装槽9槽口内固定安装有为透明材质的挡板10，主轴4的一端穿出安装箱2且固定套接有风叶11。

本发明中，光敏电阻7器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器，入射光强的时候电阻减小；入射光弱的时候电阻增大；在白天的时候，大多数鸟类都会出来活动，此时因为白天光射较强，从而光敏电阻7接收的入射光较强，所以此时光敏电阻7的电阻较小，电流回路中形成的电流强度可以满足触发蜂鸣器8发出声音的条件，从而蜂鸣器8发出声音用来驱赶鸟类在输电铁塔上筑巢，电流的产生是依靠风能吹动风叶11发生转动，从而主轴4一同转动，此时在主轴4侧壁固定安装的多块磁铁5也会一同转动，从而供电装置6处产生磁场，多块磁铁5在进行旋转的同时，单位时间内线圈62通过的磁通量发生改变，此时供电装置6中的线圈62就会产生电流了；当夜晚降临的时候，鸟类都休息了，此时光射较弱，从而光敏电阻7接收的入射光较弱，从而光敏电阻7的电阻增大，此时电流强度因为电阻的原因较小，无法达到触发蜂鸣器8工作的电流需求，所以在夜间的时候哪怕有风，蜂鸣器8也不会发出声音，避免了扰民的现象。本发明中的光敏电阻7实现了蜂鸣器8可在白天与黑夜两种模式中自动调节是否发出声音的作用，当晚上鸟类都休息了的时候，此驱鸟装置中的蜂鸣器8不会发出声响避免扰民，当白天到来的时候，此时蜂鸣器8便会正常工作发出声响驱赶鸟类。

本发明中优选的技术方案，主轴4内开设有空心腔12，空心腔12内腔壁开设有往复螺纹，空心腔12内密封滑动安装有活塞块13，活塞块13的侧壁开设有与空心腔12槽壁相匹配的螺纹，空心腔12内固定安装有多根滑杆，活塞块13滑动套接在多根滑杆上，滑杆主要起到保证主轴4在转动的时候，活塞块13不会随着主轴4一同转动，穿出安装箱2的一端密封转动安装有与空心腔12连通的导气管14，安装箱2上表面固定安装有集气箱15，集气箱15内开设有集气腔16，导气管14远离空心腔12的一端穿入集气腔16内，集气箱15侧壁固定安装有与集气腔16相连通的出气管17，出气管17端口内密封安装有波纹管18，主轴4表面固定安装有与空心腔12连通的出气阀19和进气管20，进气管20和出气阀19分别位于空心腔12下表面的左右两端，导气管14与进气管20内均设有单向阀，导气管14中的单向阀的作用在于空心腔12内的气体只能通过此单向阀进入导气管14，进气管20内的单向阀保证外部气体只能由此单向阀进入空心腔12中，出气管17内设有压力阀21。风吹动风叶11转动的时候，此时主轴4会发生转动，从而在螺纹配合的相互作用和滑杆的限位作用下，主轴4内的活塞块13会进行左右的往复运动，当活塞块13向右移动的时候，此时活塞块13与空心腔12腔壁之间的空间增大，内部压强减小，此时会将外部气体从进气管20中吸入空心腔12内，当活塞块13向左移动时，此时在空心腔12内原有的空气会被挤压进导气管14中，然后进入至集气箱15中的集气腔16中，从而通过活塞块13的往复运动，不断将外部的气体挤入集气腔16内，集气腔16中的气体越来越多，内部压强越来越大，当达到出气管17中压力阀21的临界点时，压力阀21此时会打开，集气腔16中的气体会瞬间喷出，从而波纹管18可以迅速伸展，此时波纹管18便会对挡板10进行清理工作，避免因为灰尘或是雨水附着在挡板10上，影响光敏电阻7的光感。

本发明中优选的技术方案，波纹管18内两端之间固定安装有弹簧22，波纹管18下表面开设有多个与内部相通的出气孔23。弹簧22可以保证波纹管18在伸展过后可以收缩起来，在收缩的过程中还会有气体从出气孔23中挤压出去对挡板10进行二次清理。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
