一种分体抽屉式猫厕所的制作方法

本实用新型涉及抽屉式猫厕所技术领域，尤其涉及一种分体抽屉式猫厕所。

背景技术：

现有的抽屉式猫厕所一般由整壳体、门与抽屉构成，整壳体一体成型，结构牢固；但是这样的结构设计在收纳或发货运输时，体积庞大。

而简单的拆分通过卡扣或螺钉接，由于外壳较薄不太好安装，容易背板跟侧板容易发生错位等表面不能齐平的情况。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种分体抽屉式猫厕所，旨在解决现有抽屉式猫厕所收纳体积大，不方便运输的问题。

为实现上述目的，本实用新型提供如下技术方案：一种分体抽屉式猫厕所，包括壳体、门7与抽屉6；所述壳体开口带有踏板4，且壳体正面铰接安装有门7，抽屉6塞入踏板4下方的壳体内；所述壳体分为上盖1、后壳2与两侧壳3，后壳2左右两侧弯折与两侧壳3平行；

所述后壳2、侧壳3上下两端均内沿边8；后壳2与侧壳3通过上端的内沿边8，并通过台阶面9、定位柱10与定位孔11进行连接；

后壳2与侧壳3上端的内沿边8均设有卡扣件a，上盖1内壁设有对应的卡扣件b并罩于后壳2与侧壳3外；后壳2与侧壳3下端的内沿边8均开有定位孔11，并通过带有塞柱12的连接板5连接；

两侧壳3前部通过踏板4连接，两侧壳3内侧设有悬挂点13，踏板4两端设有与悬挂点13挂接的挂扣14。

优选的，后壳2或侧壳3的侧向连接端设有l型部15；对接时有抵靠，便于对齐。

进一步的，后壳2与侧壳3侧向连接处还设有l型钩板16与钩槽17，l型部15开有宽于l型钩板16的避让口。

优选的，后壳2与侧壳3上端台阶式设计；使得上盖1盖上时，外表面与后壳2及侧壳3平齐。

优选的，后壳2与侧壳3下端的内沿边连接处设有凹、凸连接面18；方便对接。

优选的，后壳2、侧壳3下端的内沿边8与连接板5配合部上凹设计；抽屉6上端两侧设有外沿，侧壳3内壁加工有支撑台阶；使得安装了连接板5后，连接板5能与后壳2、侧壳3底面平齐；且抽屉6支撑在支撑台阶上，插入不受干涉。

优选的，所述门7通过两轴端与上盖正面下方的连接耳71铰接。

本实用新型的有益效果：便于收纳、体积小，在外壳较薄的情况下，安装方便，不易产生壳体错位，安装时结构连接牢固。

附图说明

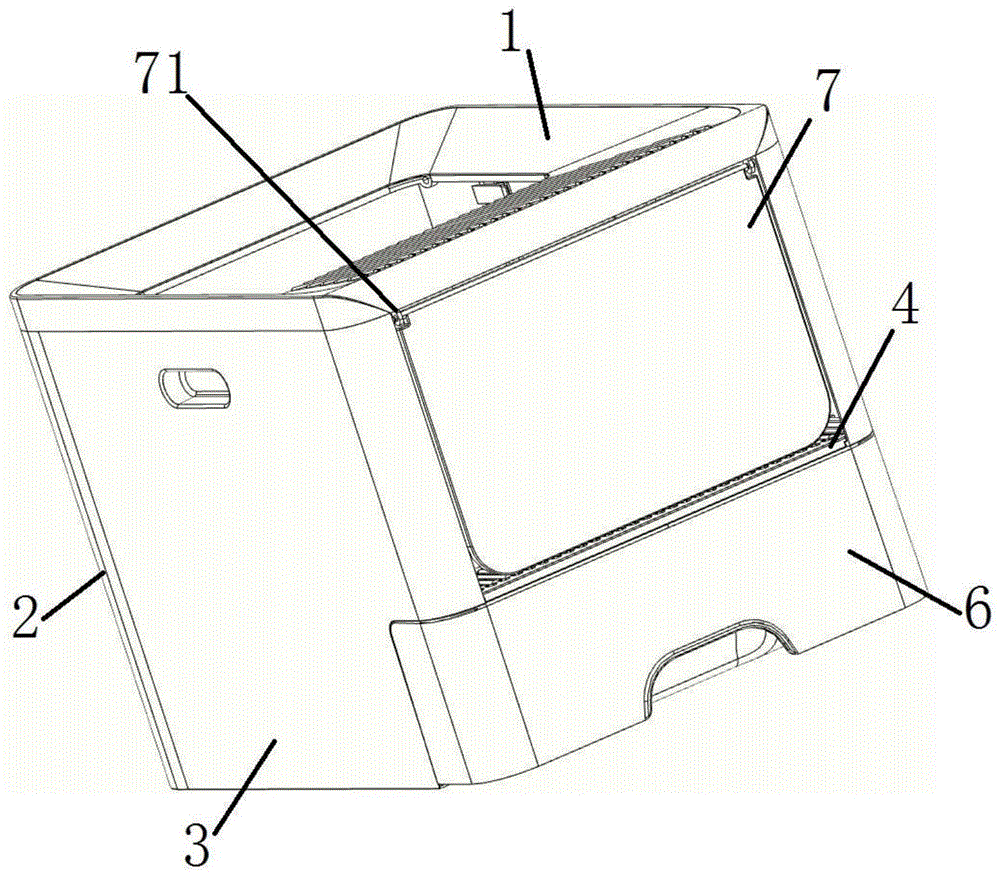

图1为本实用新型的立体图。

图2为本实用新型去上盖、门、抽屉的结构示意图。

图3为图2去踏板后的局部结构放大示意图。

图4为本实用新型的踏板的局部结构放大示意图。

图5为实用新型侧壳与后壳的局部连接结构放大示意图。

具体实施方式

如图1、2、3、4、5所示，一种分体抽屉式猫厕所，包括壳体、门7与抽屉6；所述壳体开口带有踏板4，且壳体正面铰接安装有门7，抽屉6塞入踏板4下方的壳体内；

所述壳体分为上盖1、后壳2与两侧壳3，后壳2左右两侧弯折与两侧壳3平行；

所述后壳2、侧壳3上下两端均内沿边8；后壳2与侧壳3通过上端的内沿边8，并通过在侧壳3端部设计带有定位柱10的台阶面9，与后壳2内沿边8上的定位孔11进行连接；实现初步连接。

所述后壳2与侧壳3上端台阶式设计，后壳2与侧壳3上端的内沿边8均设有卡扣件a，上盖1内壁设有对应的卡扣件b并罩于后壳2与侧壳3外；通过上盖1实现对后壳与两侧壳3进行上部的紧固；而门7可以通过两轴端与上盖1正面下方的连接耳71铰接。

所述后壳2与侧壳3下端的内沿边连接处设有凹、凸连接面18；后壳2与侧壳3下端的内沿边8均开有定位孔11；通过带有塞柱12的连接板5连接，方便后壳2与侧壳3初步连接的同时，实现下部紧固。

两侧壳3前部通过踏板4连接，两侧壳3内侧设有悬挂点13，踏板4两端设有与悬挂点13挂接的挂扣14；实现两侧壳3中部的紧固；

综上，使得壳体能够进行拆装的同时，具有便装、连接牢固的特性。

另外，侧壳3的侧向连接端设有l型部15，有抵靠；后壳2连接有位于与侧壳3侧向连接处的l型钩板16，l型部15开有宽于l型钩板16的避让口，l型部15内侧设有宽于l型钩板16的钩槽17，对接时，l型钩板16端部还滑行挂入钩槽17；以此防止侧壳3与后壳2翻折错位，便于与后壳2对接。

为了底部平整，所述后壳2、侧壳3下端的内沿边8与连接板5配合部上凹设计；抽屉6上端两侧设有外沿，侧壳3进口侧壁与l型部15加工有支撑台阶17，抽屉6插入时挂在支撑台阶17上，不会与上凹设计发生干涉。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换或改进等，均应包含在本实用新型的保护范围之内。
