一种高山马铃薯组织培养装置的制作方法

本实用新型涉及马铃薯组织培养技术领域，特别是涉及一种高山马铃薯组织培养装置。

背景技术：

马铃薯，具有“三高两低”的特点，即高食用价值、高营养价值和高富含硒元素，成本低、技术要求低，随着人类饮食观念的转变，利用马铃薯加工成适合中国人饮食消费习惯的馒头、面条、米粉等主食产品，实现目前马铃薯由副食消费向主食消费转变、由原料产品向产业化系列制成品转变、由温饱消费向营养健康消费转变，使其逐渐成为第四大主粮作物，马铃薯产业化成为必然趋势。而高山马铃薯茎块扁圆形，皮黄白，口感好、有特殊香味，无腐烂、无异味、无病虫害、无机械损伤。块茎一般含淀粉15％，糖类1.5％，蛋白质2％左右，矿质盐类1.1％和维生素b、c等，营养价值高，既可当主粮，也是优良蔬菜，由此，高山马铃薯产业化潜力优势明显。但由于病毒污染、基因退化等原因导致马铃薯产量极大降低，随着组织培养技术的逐渐成熟，涌现出大量高山马铃薯组织培养装置，但在马铃薯组织培养过程中，多为一个培养装置培养单一的马铃薯组织，无法实现产业化；或者大量马铃薯组织放置在一起进行培养，一旦有马铃薯组织发生病害，极易造成病害的快速传播。同时，在对病害组织进行取出的过程中，由于盖子的打开以及取出器件携带有细菌，极易造成培养装置中细菌的污染，无法保证马铃薯组织培养的成活率。

技术实现要素：

本实用新型的目的是提供一种高山马铃薯组织培养装置，以解决现有技术中存在的技术问题，能够有效对病害进行隔离和阻断，且箱体密封性好，能够有效避免细菌的侵入。

为实现上述目的，本实用新型提供了如下方案：本实用新型提供一种高山马铃薯组织培养装置，包括：箱体，所述箱体连接有箱门，所述箱体顶部开设有观察窗；所述箱体内设有抽拉式培养架，所述培养架上开设有若干置物槽，所述置物槽处放置有培养器；所述培养器底部连接有排液管，所述排液管另一端连接有收集池；所述箱体底部设有若干个通孔，所述通孔的尺寸、位置与所述排液管相对应；所述培养器与所述排液管连接处设有第一电磁阀；所述箱体左右内壁对称设有滑轨，所述滑轨上滑动连接有喷淋管，所述喷淋管上设有若干个出水口，所述出水口的位置与所述培养器的位置相对应，所述出水口上设有喷淋头、第二电磁阀；所述箱体内还设有温度传感器、氧气传感器、制冷装置、制热装置；所述箱体侧壁设有进气口、出气口。

优选地，所述箱体、箱门均为不透光材质，所述箱门四周边缘位置设有磁性门封条。

优选地，所述培养器为上大下小的锥型结构。

优选地，所述排液管包括第一pvc管、波纹管、第二pvc管，所述第一pvc管与所述培养器连接，所述第二pvc管与所述收集池连接，所述波纹管可拆卸连接于所述第一pvc管、第二pvc管之间。

优选地，所述排液管穿过所述通孔与所述收集池相连接；所述排液管与所述箱体相连接位置设置有密封圈。

优选地，所述喷淋管的两端均电性连接有电机，所述箱体侧壁上设有若干个激光传感器，所述激光传感器的数量与所述培养器的行数相同。

优选地，所述箱体上壁设有紫外线灯、led灯。

优选地，所述喷淋头四周固定连接有挡板。

优选地，所述进气口、出气口均设有过滤网，所述过滤网采用海帕hepa过滤网。

优选地，所述箱体外壁设有控制面板，所述面板上有若干个控制按钮，所述控制按钮的数量与所述培养器的数量相同。

本实用新型公开了以下技术效果：

(1)本实用新型在培养箱内设置多个培养器，在一个培养器内的马铃薯组织发生病害的情况下，能够及时将该培养器内的培养液和马铃薯组织取出，且通过喷淋装置有效实现了污染物的有效去除，避免细菌对其他马铃薯组织的污染，实现了对病害的有效隔离和阻断；

(2)本实用新型在取出发生病害的马铃薯组织的过程中，直接打开相应电磁阀使发生病害的马铃薯组织在重力作用下流入收集池，并通过喷淋装置进一步对培养器进行冲洗，避免污染物的残留，结构简单，且取出发生病害的马铃薯组织的过程中无需打开箱门，保证了箱体良好的密封性，有效避免了外界环境中细菌的侵入。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

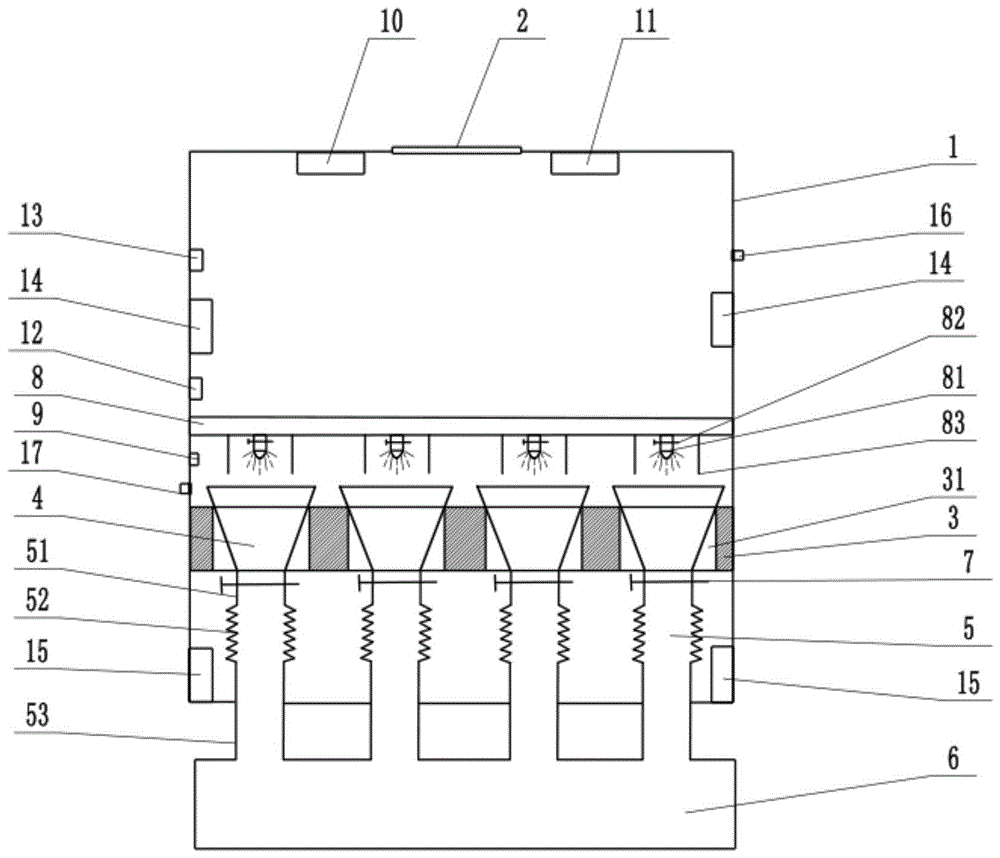

图1为本实用新型实验室高山马铃薯组织培养装置整体结构示意图；

图2为本实用新型置物槽结构示意图；

其中，1为箱体，2为观察窗，3为培养架，31为置物槽，4为培养器，5为排液管，51为第一pvc管，52为波纹管，53为第二pvc管，6为收集池，7为第一电磁阀，8为喷淋管，81为喷淋头，82为第二电磁阀，83为挡板，9为激光传感器，10为紫外线灯，11为led灯，12为温度传感器，13为氧气传感器，14为制冷装置，15为制热装置，16为进气口，17为出气口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

参照图1-2所示，本实施例提供一种高山马铃薯组织培养装置，包括：箱体1，所述箱体1前侧通过销轴活动连接有箱门，所述箱体1、箱门均为不透光材质，所述箱门四周边缘位置设有磁性门封条，以实现密封效果；所述箱体1顶部开设有观察窗2，所述观察窗2上设有白色透明玻璃，便于随时观察是马铃薯组织的发育状况以及是否有发生病害的马铃薯组织。

所述箱体1内设有抽拉式培养架3，所述培养架3上开设有若干置物槽31，所述置物槽31处放置有培养器4，所述培养器4之间留有间隙；所述培养器4为上大下小的锥型结构，所述培养器4底部连接有排液管5，所述排液管5另一端连接有收集池6；所述排液管5包括第一pvc管51、波纹管52、第二pvc管53三部分，所述第一pvc管51一端与所述培养器4连接，所述第二pvc管53一端与所述收集池6连接，所述波纹管52可拆卸连接于所述第一pvc管51、第二pvc管53之间；通过所述波纹管52能够有效保证所述培养架3的正常拉出，且通过可拆卸结构便于所述波纹管52的清洗。所述箱体1底部设有若干个通孔，所述通孔的尺寸、位置与所述排液管5的尺寸、位置相对应；所述排液管5穿过所述通孔与所述收集池6相连接；所述排液管5与所述箱体1相连接位置设置有密封圈。

所述培养器4与所述排液管5连接处设有第一电磁阀7，当其中一个培养器4中的马铃薯组织发生病害时，通过控制所述第一电磁阀7打开，使所述培养器4中的培养液及马铃薯组织在重力的作用下流入所述收集池6。

所述箱体1左右内壁对称设有滑轨，所述滑轨上滑动连接有喷淋管8，所述喷淋管8能够通过所述滑轨前后滑动；所述喷淋管8设于所述培养架3正上方，所述喷淋管8上设有若干个出水口，所述出水口的位置与所述培养器4的位置相对应，所述出水口上设有喷淋头81；所述出水口上设有第二电磁阀82，用于控制相应出水口中水的流出；所述喷淋管8的两端均电性连接有电机，通过所述电机带动所述喷淋管8前后滑动。在所述喷淋头81的四周固定连接有挡板83，避免所述喷淋头81喷出的水喷到其他培养器4。当其中一个培养器4中的马铃薯组织发生病害时，通过所述喷淋头81喷水将所述培养器4进行冲洗，使所述培养器4中的培养液及马铃薯组织顺利流入所述收集池6，避免所述培养器4中污染物的残留。

所述箱体1侧壁上设有若干个激光传感器9，所述激光传感器9的数量与所述培养器4的行数相同，所述激光传感器9用于感应所述喷淋管8是否移动至马铃薯组织发生病害的培养器4所对应的位置。

所述箱体1上壁设有紫外线灯10、led灯11，通过所述紫外线灯10对所述高山马铃薯组织培养装置进行消杀，所述led灯11采用led冷光源，在马铃薯组织培养过程中提供光照，且能够根据不同生长阶段所需光照进行光照强度、光照时间的调节，同时，采用led冷光源能够有效避免led灯11发热对马铃薯组织培养造成的影响。

所述箱体1内设有温度传感器12、氧气传感器13、制冷装置14、制热装置15，通过所述温度传感器12、氧气传感器13对所述箱体1内的温度、氧气浓度进行实时监测，并通过所述制冷装置14、制热装置15对所述箱体1内的温度进行调节，使所述箱体1内的温度保持在25℃±2℃。

所述箱体1侧壁设有进气口16、出气口17，所述进气口16通过气管连接有氧气泵，所述氧气泵连接有氧气瓶，在马铃薯组织培养过程中提供氧气，所述进气口16与所述出气口17相对设置；所述进气口16、出气口17均设有过滤网，所述过滤网采用海帕hepa过滤网，用于对进出所述箱体1的气体进行过滤，避免细菌侵入。

所述箱体1外壁设有控制面板，所述面板上有若干个控制按钮，所述控制按钮的数量与所述培养器4的数量相同，并一一对应。

所述箱体1上还固定连接有主控板，所述主控板与所述电机、第一电磁阀7、第二电磁阀82、温度传感器12、氧气传感器13、激光传感器9、led灯11、制冷装置14、制热装置15电性连接，具体控制过程为现有技术，此处不再赘述。

所述高山马铃薯组织培养装置在使用过程中，将培养架3拉出，并在培养器4内放入培养液、杀菌后的马铃薯组织；间隔2小时通过观察窗2观察培养器4中的马铃薯组织的生长状况及是否发生病害，若发生病害，则通过该培养器4对应的控制按钮将第一电磁阀7打开，该培养器4中的培养液及马铃薯组织在重力作用下落入收集池6，同时，电机带动喷淋管8移动到该培养器4对应的位置，激光传感器9感应到喷淋管8移动到正确位置后第二电磁阀82打开，对应喷淋头81开始喷水，对该培养器4进行冲洗，避免污染物残留；培养完成后，打开箱门，将培养好的马铃薯组织取出，并打开紫外线灯10进行杀菌。

在本实用新型的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

以上所述的实施例仅是对本实用新型的优选方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
