一种便于清洁的畜牧用饲养棚的制作方法

本实用新型涉及一种畜牧用饲养棚，具体涉及一种便于清洁的畜牧用饲养棚。

背景技术：

饲养棚主要用于饲养各种牲畜的地点，随着时代的变化饲养棚也发生了很大的变化，其由所饲养的牲畜类型演化出了各种各样的饲养棚，但究其本质还是为牲畜的生长提供良好的生存环境，饲养棚也必将越来越复杂。

现有的便于清洁的畜牧用饲养棚在清洗时，由于牲畜在饲养棚内，不方便对饲养棚进行清洗，因此都会将牲畜清理处饲养棚然后再去清洗饲养棚，但是将牲畜赶出饲养棚的话，还需要专门让一个人在外照看牲畜，耗费人力，且牲畜在外也难以管理，容易丢失，因此需要一种饲养棚可以解决牲畜在饲养棚内不方便清洗饲养棚，而将牲畜赶至饲养棚外耗费人力和牲畜容易丢失的问题。

技术实现要素：

本实用新型的目的在于针对现有技术的不足，本实用新型目的是提供一种便于清洁的畜牧用饲养棚，包括饲养棚主体、饲养室和阻隔墙，所述饲养棚主体内部开设有两个饲养室，且两个所述饲养室通过阻隔墙分隔，所述阻隔墙中间开设有一个矩形开口，该矩形开口与隔门一侧转动连接，所述隔门另一侧活动连接有锁销，所述饲养室后壁安装有与锁销配合的锁环；

两个所述饲养室底部均转动连接有底板，所述底板下方开设有抬升腔，所述抬升腔内部安装有升降机构，所述底板前后两侧均设置有挡水板；

所述饲养室顶端安装有若干清洗喷头，所述饲养棚主体后底部安装有水池，所述水池通过管道与水泵连接的输入端连接，所述水泵的输出端通过管道与电磁阀一端连接，所述电磁阀位于饲养棚主体顶部开有的内腔中，且电磁阀另一端通过与下方的聚水箱连接，所述聚水箱与清洗喷头相通；

所述饲养棚主体左右两端均设有垃圾池，且垃圾池与抬升腔前方均设有阶梯。

优选的，所述升降机构包括若干个普通伸缩柱和一个电磁伸缩动力柱，所述普通伸缩柱和电磁伸缩动力柱的活动端均与底板底面铰接，所述电磁伸缩动力柱底部固定设有电磁继电器。

优选的，所述饲养室远离阻隔墙一端设有翻板，所述翻板与饲养室转动连接，所述翻板表面固定连接有挂环，所述饲养棚主体表面固定连接有与挂环配合的挂钩，且挂钩位于挂环上方所述垃圾池顶部滑动连接有盖板。

优选的，所述饲养室内壁的顶部开有若干排气孔，所述阻隔墙上部左右两端均固定安装有若干排气扇。

优选的，所述饲养棚主体表面固定安装有开关控制面板，该开关控制面板与电磁继电器的输入端电连接，所述电磁继电器的输出端分别与电磁伸缩动力柱、水泵、电磁阀和排气扇电连接。

优选的，所述饲养室正面安装有门板，所述门板一侧与饲养棚主体转动连接。

与现有技术相比，本实用新型的有益效果是：此便于清洁的畜牧用饲养棚设有两个饲养室，清洗时，将畜牧赶至一个饲养室，通过清洗喷头喷水清洗饲养室，清洗的废水顺底板流入垃圾池中，接着排气扇打开排除臭气，然后将畜牧赶至清洗过的饲养室，对另一饲养室用相同的原理进行清洗，有效的解决了牲畜在饲养棚内不方便清洗饲养棚，而将牲畜赶至饲养棚外耗费人力和牲畜容易丢失的问题。

附图说明

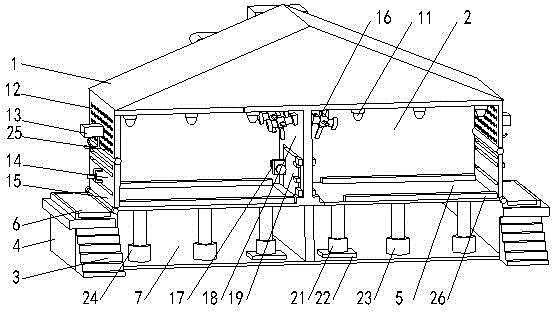

图1为本实用新型一种便于清洁的畜牧用饲养棚整体结构效果图；

图2为本实用新型一种便于清洁的畜牧用饲养棚整体部分结构效果图；

图3为本实用新型饲养室整体结构效果图；

图4为本实用新型一种便于清洁的畜牧用饲养棚整体后视结构效果图。

图中：1、饲养棚主体，2、饲养室，3、阶梯，4、垃圾池，5、底板，6、盖板，7、抬升腔，8、水泵，9、电磁阀，10、聚水箱，11、清洗喷头，12、排气孔，13、挂钩，14、挂环，15、翻板，16、排气扇，17、锁销，18、阻隔墙，19、隔门，20、水池，21、电磁伸缩动力柱，22、电磁继电器，23、普通伸缩柱，24、升降机构，25开关控制面板，26、挡水板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种便于清洁的畜牧用饲养棚，包括养棚，包括饲养棚主体1、饲养室2和阻隔墙18，所述饲养棚主体1内部开设有两个饲养室2，且两个所述饲养室2通过阻隔墙18分隔，所述阻隔墙18中间开设有一个矩形开口，该矩形开口与隔门19一侧转动连接，所述隔门19另一侧活动连接有锁销17，所述饲养室2后壁安装有与锁销17配合的锁环，该结构设置可以在清洗时饲养室2时，可以先将畜牧赶至一个饲养室2，然后将隔门19通过锁销17插入相对应的锁环中固定，来封闭两饲养室2；

两个所述饲养室2底部均转动连接有底板5，所述底板5下方开设有抬升腔7，所述抬升腔7内部安装有升降机构24，所述底板5前后两侧均设置有挡水板26，通过升降机构24带动底板5向一侧倾斜，令饲养室2清洁时产生的废水，顺着底板5排出，其中挡水板26可以防止废水进入抬升腔7内；

所述饲养室2顶端安装有若干清洗喷头11，所述饲养棚主体1后底部安装有水池20，所述水池20通过管道与水泵8连接的输入端连接，所述水泵8的输出端通过管道与电磁阀9一端连接，所述电磁阀9位于饲养棚主体1顶部开有的内腔中，且电磁阀9另一端通过与下方的聚水箱10连接，所述聚水箱10与清洗喷头11相通，通过水泵8提供动力将水从水池20抽出，然后利用清洗喷头11产生高压的水体，来清洁饲养室2；

所述饲养棚主体1左右两端均设有垃圾池4，且垃圾池4与抬升腔7前方均设有阶梯3，阶梯3的设置方便饲养员将牲畜赶至饲养室2内，也方便饲养员排水时掀开翻板15等操作。

优选的，所述升降机构24包括若干个普通伸缩柱23和一个电磁伸缩动力柱21，所述普通伸缩柱23和电磁伸缩动力柱21的活动端均与底板5底面铰接，多个普通伸缩柱23的设置可向底板5提供良好的承重力，保证底板5的稳定性，而电磁伸缩动力柱21则提供本升降机构24带动底板5向一侧倾斜的动力，所述电磁伸缩动力柱21底部固定设有电磁继电器22。

优选的，所述饲养室2远离阻隔墙18一端设有翻板15，所述翻板15与饲养室2转动连接，所述翻板15表面固定连接有挂环14，所述饲养棚主体1表面固定连接有与挂环14配合的挂钩13，且挂钩13位于挂环14上方所述垃圾池4顶部滑动连接有盖板6。

优选的，所述饲养室2内壁的顶部开有若干排气孔12，所述阻隔墙18上部左右两端均固定安装有若干排气扇16，当清洗好饲养室2后，打开排气扇16将臭气由排气孔12排出。

优选的，所述饲养棚主体1表面固定安装有开关控制面板25，该开关控制面板25与电磁继电器22的输入端电连接，所述电磁继电器22的输出端分别与电磁伸缩动力柱21、水泵8、电磁阀9和排气扇16电连接，通过开关控制面板25上的控制按钮来控制本饲养棚主体1上的电磁伸缩动力柱21、水泵8和电磁阀9等电器部件的工作。

优选的，所述饲养室2正面安装有门板，所述门板一侧与饲养棚主体1转动连接。

工作原理：饲养棚主体1内设置有两个饲养室2，当清洗饲养室2时，打开将隔门19，所有的牲畜都赶至一个饲养室2，然后将隔门19通过锁销17插入相对应的锁环中固定，封闭两饲养室2，然后在开关控制面板25上按下相应的开关按钮，控制水泵8将水从水池20抽出，然后利用清洗喷头11产生高压的水体，来清洁没有牲畜的饲养室2，清洁完毕后，将翻板15抬起，后将挂环14的套环钩到挂钩13上使翻板15固定，再将相对应的垃圾池4上的盖板6抽出，接着控制抬升腔7内电磁伸缩动力柱21工作，将空的饲养室2的底板5顶起倾斜，清洁时产生的废水顺底板5流入垃圾池4中，最后，控制排气扇16工作，将臭气由排气孔12排出，完成清洗后，控制抬升腔7内电磁伸缩动力柱21收回正常位置，令底板5也旋转回水平位置，然后将畜牧赶至清洗过的饲养室2，对另一饲养室2用相同的原理进行清洗。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
