一种自动排污宠物卫浴设备的制作方法

1.本实用新型属于宠物卫浴技术领域，具体涉及一种自动排污宠物卫浴设备。


背景技术：

2.现有的宠物笼仅限制动物(如狗、香猪等等)的活动空间使用，这种宠物笼在底部通常会放置有的托盘，是用来清理动物的排泄物，排泄物需要进行人工即时清理，不然后产生臭气、污染家居及其他环境，使人出现厌恶感。这种困扰主要因为目前的宠物马桶或者洗澡间清洁上，由于宠物自身的掉毛，以及其产生的粪便不易粉碎，容易对现有的水路排污管造成堵塞，必须人为在宠物粪便干燥之间进行清理。由此，如何让宠物更好地生活在人类的家居环境中并让宠物主人更方便照顾宠物，这是人们一直希望解决的问题。


技术实现要素：

3.为克服上述现有技术中存在的宠物排泄物清理不便的缺陷，本发明创造提出一种自动排污宠物卫浴设备，利用前端冲洗装置承接宠物便溺后的粪便，利用可震动抬升的承接板将宠物便溺后的粪便移动至后端污水处理装置，利用后端污水处理装置中的切割刀组对污水中的毛发及成结的粪便进行粉碎，并最终对污水进行排放。
4.为达到上述目的，本申请的技术方案如下：
5.一种自动排污宠物卫浴设备，包括：
6.进水装置；
7.前端冲洗装置，包括一个可震动抬升的冲洗底座以及控制该冲洗底座震动抬升的底座控制板；
8.以及与所述前端冲洗装置管路连接的后端污水处理装置，所述后端污水处理装置包括污水提升箱和一组位于所述污水提升箱内的切割刀组；
9.所述冲洗底座用于承接宠物便溺后的粪便并震动抬升使得宠物便溺后的粪便滚落至该冲洗底座的内部，与经所述进水装置冲洗后的残留的粪便进入污水提升箱，所述污水提升箱对其内部的污水加压，切割刀组对污水中的毛发及成结的粪便进行粉碎，最终经与所述污水提升箱相连的排污管排出。
10.其优选的技术方案为：
11.如上所述的一种自动排污宠物卫浴设备，所述冲洗底座包括承接盒、位于所述承接盒内的承接板、一端连接所述承接盒、另一端连接所述承接板的两个弹簧板、电磁铁以及衔铁，所述承接盒为顶部开口的中空结构，承接板经所述弹簧板水平固定于承接盒的内腔，电磁铁固定于承接盒内侧底面上并与所述底座控制板电性连接，与该电磁铁对应的衔铁设置于承接板其中一端部的底面，在电磁铁与衔铁之间的电磁吸力作用下承接板能够相对于承接盒产生一定的斜度。
12.如上所述的一种自动排污宠物卫浴设备，所述进水装置包括进水管、连接所述进水管的开闭电磁阀以及位于所述进水管出水口的高压喷头，所述高压喷头位于所述承接盒
的上方并正对所述承接板。
13.如上所述的一种自动排污宠物卫浴设备，所述进水装置包括进水管、连接所述进水管的开闭电磁阀以及位于所述进水管出水口的高压喷头，位于所述承接板上方的承接盒侧壁上设置有一个进水端，该进水端连通所述高压喷头，经高压喷头流入的高压清洗水流对承接板表面残留的粪便进行冲洗。
14.如上所述的一种自动排污宠物卫浴设备，还包括一个冲洗控制器，所述冲洗控制器与开闭电磁阀电性连接，用于控制供水。
15.如上所述的一种自动排污宠物卫浴设备，所述污水提升箱包括粉碎仓和电气仓，所述电气仓内设置有气动压力开关以及与所述气动压力开关电性连接的电机，切割刀组设置于所述粉碎仓内并与所述电机的输出轴传动连接。
16.与现有技术相比，本实用新型具有以下优点：
17.(1)本实用新型的一种自动排污宠物卫浴设备，一键轻松操作即可清理宠物带毛污水和粪便废水，彻底让清理人不用再忍受宠物粪便的臭味，大大节约了清扫宠物污水粪便的时间和气力；
18.(2)本实用新型的一种自动排污宠物卫浴设备，废水经过粉碎处理，有效规避管道堵塞，同时废水经过加压处理，可以实现远程细管排污。
19.(3)本实用新型的一种自动排污宠物卫浴设备，结构简单，安全可靠，制造成本低、易于实现，可有效改善宠物对家庭卫生的影响，避免人与动物共用洗浴空间，降低人畜之间疾病传播的可能性。
附图说明

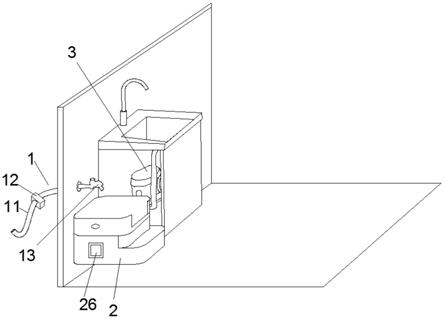

20.图1为本实用新型的一种自动排污宠物卫浴设备的总体示意图；
21.图2为本实用新型的一种自动排污宠物卫浴设备的冲洗底座结构示意图；
22.图3为本实用新型的一种自动排污宠物卫浴设备的污水提升箱结构示意图；
23.其中，1-进水装置，11-进水管，12-开闭电磁阀，13-高压喷头，2-冲洗底座，21-承接盒，22-承接板，23-弹簧板，24-电磁铁，25-衔铁，26-底座控制板，3-污水提升箱，31-粉碎仓， 32-电气仓，321-气动压力开关，322-电机，33-切割刀组，34-排污管。
具体实施方式
24.下面结合具体实施方式，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。
25.在本实用新型的描述中，需要说明的是，对于方位词，如有术语“中心”，“横向”、“纵向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示方位和位置关系为基于附图所示的方位或位置关系，仅是为了便于叙述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定方位构造和操作，不能理解为限制本实用新型的具体保护范围。
26.在本实用新型中，除另有明确规定和限定，如有术语“组装”、“相连”、“连接”术语应作广义去理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；也可以是机械连接；可以是直接相连，也可以是通过中间媒介相连，可以是两个元件内部相连通。对于本领域普通技术人员而言，可以根据具体情况理解上述的术语在本实用新型中的具体含义。
27.在实用新型中，除非另有规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一特征和第二特征不是直接接触而是通过它们之间的另外特征接触。而且，第一特征在第二特征“上方”、“下方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅是表示第一特征水平高度高于第二特征的高度。第一特征在第二特征“上方”、“下方”和“下面”包括第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度低于第二特征。
28.下面结合说明书的附图，通过对本实用新型的具体实施方式作进一步的描述，使本实用新型的技术方案及其有益效果更加清楚、明确。下面通过参考附图描述实施例是示例性的，旨在解释本实用新型，而不能理解为对本实用新型的限制。
29.如图1～3所示，本申请提供的一种实施例，包括一种自动排污宠物卫浴设备，该设备包括：
30.进水装置1；
31.前端冲洗装置，包括一个可震动抬升的冲洗底座2以及控制该冲洗底座2震动抬升的底座控制板26；
32.以及与所述前端冲洗装置管路连接的后端污水处理装置，所述后端污水处理装置包括污水提升箱3和一组位于所述污水提升箱内的切割刀组33；
33.所述冲洗底座2用于承接宠物便溺后的粪便并震动抬升使得宠物便溺后的粪便滚落至该冲洗底座2的内部，与经所述进水装置1冲洗后的残留的粪便进入污水提升箱3，所述污水提升箱3对其内部的污水加压，切割刀组31对污水中的毛发及成结的粪便进行粉碎，最终经与所述污水提升箱3相连的排污管34排出，其中，排污管34的另一端可以连接其他洗涮装置(例如洗脸盆、洗澡间、浴缸下水管等)的污水外接口，本实施例中连接的是洗脸盆的污水外接口。
34.所述冲洗底座2包括承接盒21、位于所述承接盒21内的承接板22、一端连接所述承接盒21、另一端连接所述承接板22的两个弹簧板23、电磁铁24以及衔铁25，所述承接盒22 为顶部开口的中空结构，使用时，令宠物犬进行适应性训练于该处便溺；承接板22经所述弹簧板23水平固定于承接盒21的内腔，电磁铁24固定于承接盒21内侧底面上并与所述底座控制板26电性连接，与该电磁铁24对应的衔铁25设置于承接板22其中一端部的底面，在电磁铁24与衔铁25之间的电磁吸力作用下承接板22能够相对于承接盒21产生一定的斜度。
35.上述结构的工作原理为：
36.当宠物犬在承接板22处便溺后，通过底座控制板26对所述电磁铁24供电，所述电磁铁 24产生磁性，吸引其对应位置设置的所述衔铁25，所述衔铁25带动弹簧板23变形、使得原本水平设置的承接板22产生一定的斜度，通过底座控制板26的程序控制使所述弹簧板23持续处在弹性变形和弹性恢复的循环过程中，迫使承接板22上的宠物便溺后的粪便掉入承接盒 21的内腔，在承接盒21的内腔对宠物便溺后的粪便进行处理，彻底让清理人不用再
忍受宠物粪便的臭味，大大节约了清扫宠物污水粪便的时间和气力。
37.本实施例中，所述进水装置1包括进水管11、连接所述进水管11的开闭电磁阀12以及位于所述进水管出水口的高压喷头13，所述高压喷头13位于所述承接盒21的上方并正对所述承接板22。
38.优选的，为了减小装置的体积以及高压清洗水流的清洗效果，也可以在所述承接板22上方的承接盒21侧壁上设置一个进水端，该进水端连通所述高压喷头13，经高压喷头13流入的高压清洗水流对承接板22表面残留的粪便进行冲洗。
39.优选的，还包括一个冲洗控制器，所述冲洗控制器与开闭电磁阀12电性连接，用于控制供水，实现一键轻松操作清理宠物带毛污水和粪便废水，具体的，集中控制器可选是遥控器、线控器等，优选是遥控器，包括外壳，以及通过紧固件固定在外壳内的控制部件、通信部件、和操控部件，操控部件至少包括一个开关按键，实现一键操作。
40.本实施例中，所述污水提升箱3为现有技术，具体地，所述污水提升箱3包括粉碎仓31 和电气仓32，所述电气仓32内设置有气动压力开关321以及与所述气动压力开关321电性连接的电机322，切割刀组33设置于所述粉碎仓31内并与所述电机322的输出轴传动连接。
41.上述污水提升箱3的工作原理为：
42.当污水进入粉碎仓31后，在电机322的带动下污水会进行转动，使得污水中的毛发及成结的粪便被切割刀组3中的刀片充分切割至粉碎。粉碎处理后的污水经连接其他洗涮装置(例如洗脸盆、洗澡间、浴缸下水管等)的排污管34排出，有效规避管道堵塞。
43.上述实施例中的自动排污宠物卫浴设备结构简单，安全可靠，制造成本低、易于实现，可有效改善宠物对家庭卫生的影响，避免人与动物共用洗浴空间，降低人畜之间疾病传播的可能性。
44.通过上述的结构和原理的描述，所属技术领域的技术人员应当理解，本实用新型不局限于上述的具体实施方式，在本实用新型基础上采用本领域公知技术的改进和替代均落在本实用新型的保护范围，应由各权利要求限定之。
