一种大棚无滴膜覆盖装置的制作方法

1.本发明涉及大棚涉及相关技术领域，特别涉及一种大棚无滴膜覆盖装置。


背景技术：

2.立冬以后气温降低，特别是12月份后时有霜冻甚至结冰，要预防植株受冻，方法是在大棚内再加盖一层无滴膜，可确保植株不受冻害。无滴膜是在配方中加入了一种防雾气的特殊塑料助剂，生产的这种新型农膜不仅具备普通无滴膜的透光、保温、防老化及无滴功能，而且能使靠近棚膜的空气中的水汽吸附到膜的表面，形成水膜向下流滴，从而防止和消除棚内的雾气，降低了空气相对湿度，并增加了光照强度，无滴膜的覆盖需要人为操作，劳动强度大，因此需要一种大棚无滴膜覆盖装置。


技术实现要素：

3.针对上述技术问题，本发明提出一种大棚无滴膜覆盖装置，解决了大棚覆盖劳动的强度大的问题。
4.本发明使用的技术方案是：一种大棚无滴膜覆盖装置，包括限位导轨部件、撑膜部件、带膜部件、扣位部件、牵引部件；限位导轨部件包括：限位导轨柱、滚轮架；撑膜部件包括：撑膜偏心柱；带膜部件包括带膜运动架；扣位部件包括扣位导柱；牵引部件包括牵引绳滚筒一、牵引绳滚筒二；限位导轨柱的两段分别与导轨连接座、膜卷筒箱固定连接，滚轮架的两端分别与导轨连接座、膜卷筒箱固定连接，撑膜偏心柱旋转安装在滚轮架上，带膜运动架套在限位导轨柱上，扣位导柱与导轨连接座固定连接，牵引绳滚筒一、牵引绳滚筒二分别旋转安装在牵引部件安装架的底部。
5.限位导轨部件，还包括膜卷筒箱、卷筒、吸水卷筒、导轨连接座、牵引部件安装架、膜卷筒电机；膜卷筒箱有两个，两个膜卷筒箱均布在导轨连接座的两侧，卷筒旋转安装在膜卷筒箱内，卷筒的一端与膜卷筒电机固定连接，牵引部件安装架固定安装在导轨连接座底部。
6.吸水卷筒旋转安装在膜卷筒箱上，无滴膜穿过吸水卷筒之间，吸水卷筒有吸水性，可吸收处理无滴膜上行成的流滴。
7.无滴膜可使靠近棚膜的空气中的水汽吸附到膜的表面，形成水膜向下流滴，从而防止和消除棚内的雾气，降低了空气相对湿度，并增加了光照强度。
8.撑膜部件，还包括带轮电机、带轮一、皮带、带轮二；带轮电机固定安装在滚轮架的侧面，带轮一、带轮二分别与撑膜偏心柱固定连接，带轮电机的电机轴与撑膜偏心柱固定连接，带轮二与带轮一通过皮带连接。
9.撑膜偏心柱有偏心距。
10.带膜运动架的两端旋转安装有运动架滚轮，运动架滚轮在滚轮架上的槽中滚动，可移卡扣一、可移卡扣二分别滑动安装在带膜运动架上，卡扣压簧套在可移卡扣一、可移卡扣二上。
11.套环滚珠均布于带膜运动架两端的滑动圆环内。
12.扣位部件，还包括：可调扣位座一、可调扣位座二、丝杆电机、左旋丝杆、联轴器、右旋丝杆；可调扣位座一、可调扣位座二分别滑动安装在扣位导柱上，丝杆电机固定安装在牵引部件安装架的侧面，左旋丝杆、右旋丝杆分别旋转安装在牵引部件安装架上，左旋丝杆、右旋丝杆的一端通过联轴器连接，丝杆电机的电机轴与左旋丝杆的一端固定连接，左旋丝杆与可调扣位座一以螺旋副连接，右旋丝杆与可调扣位座二以螺旋副连接。
13.进一步的，牵引部件，还包括：牵引绳一、牵引绳过渡轮一、牵引电机、牵引绳二、牵引绳过渡轮二、牵引绳齿轮一、牵引绳齿轮二；牵引绳一、牵引绳二的一端分别与两个带膜运动架的底部固定连接，牵引绳一的另一端分别缠绕并固定在牵引绳滚筒一上，牵引绳二的另一端与缠绕并固定在牵引绳滚筒二上，牵引绳过渡轮一、牵引绳过渡轮二分别旋转安装在牵引部件安装架的底部，牵引绳齿轮一与牵引绳滚筒二固定连接，牵引绳齿轮二与牵引绳滚筒一固定连接，牵引绳齿轮一与牵引绳齿轮二啮合，牵引电机固定安装在牵引部件安装架底部，牵引电机的电机轴与牵引绳滚筒二的一端固定连接。
14.本发明与现有技术相比的有益效果是。
15.1.撑膜部件可使膜张进而平整。
16.2.带膜运动架内头滚珠，可适应轨道曲率变化。
17.3.可实现膜的送出和收回，覆盖回收方便。
18.4.通过扣位配合锁紧带膜运动架，防止带膜运动架倒回。
附图说明

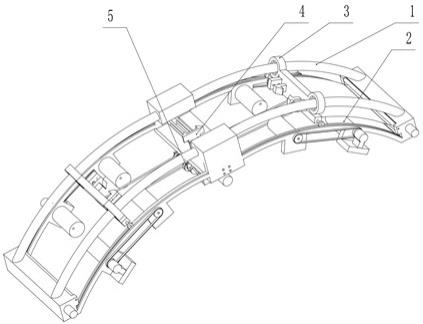

19.图1为本发明整体结构示意图。
20.图2为本发明限位导轨部结构示意图。
21.图3为本发明撑膜部件、带膜部件、扣位部件结构示意图。
22.图4为本发明扣位部件结构示意图。
23.图5为本发明牵引部件结构示意图。
24.图6为本发明带膜部件结构示意图。
[0025]1‑
限位导轨部件；2
‑
撑膜部件；3
‑
带膜部件；4
‑
扣位部件；5
‑
牵引部件；101
‑
膜卷筒箱；102
‑
卷筒；103
‑
吸水卷筒；104
‑
限位导轨柱；105
‑
滚轮架；106
‑
导轨连接座；107
‑
牵引部件安装架；108
‑
膜卷筒电机；201
‑
带轮电机；202
‑
带轮一；203
‑
皮带；204
‑
带轮二；205
‑
撑膜偏心柱；301
‑
带膜运动架；302
‑
套环滚珠；303
‑
可移卡扣一；304
‑
可移卡扣二；305
‑
卡扣压簧；306
‑
运动架滚轮；401
‑
扣位导柱；402
‑
可调扣位座一；403
‑
可调扣位座二；404
‑
丝杆电机；405
‑
左旋丝杆；406
‑
联轴器；407
‑
右旋丝杆；501
‑
牵引绳一；502
‑
牵引绳过渡轮一；503
‑
牵引绳滚筒一；504
‑
牵引绳滚筒二；505
‑
牵引电机；506
‑
牵引绳二；507
‑
牵引绳过渡轮二；509
‑
牵引绳齿轮一；510
‑
牵引绳齿轮二。
具体实施方式
[0026]
下面结合具体实施例对本发明作进一步描述，在此发明的示意性实施例以及说明用来解释本发明，但并不作为对本发明的限定。
[0027]
实施例如图1，图2，图3、图、4、图5、图6所示：一种大棚无滴膜覆盖装置，包括限位
导轨部件1、撑膜部件2、带膜部件3、扣位部件4、牵引部件5；限位导轨部件1包括：限位导轨柱104、滚轮架105；撑膜部件2包括：撑膜偏心柱205；带膜部件3包括：带膜运动架301；扣位部件4包括：扣位导柱401；牵引部件5包括：牵引绳滚筒一503、牵引绳滚筒二504；限位导轨柱104的两段分别与导轨连接座106、膜卷筒箱101固定连接，滚轮架105的两端分别与导轨连接座106、膜卷筒箱101固定连接，撑膜偏心柱205旋转安装在滚轮架105上，带膜运动架301套在限位导轨柱104上，扣位导柱401与导轨连接座106固定连接，牵引绳滚筒一503、牵引绳滚筒二504分别旋转安装在牵引部件安装架107的底部。
[0028]
限位导轨部件1，还包括膜卷筒箱101、卷筒102、吸水卷筒103、导轨连接座106、牵引部件安装架107、膜卷筒电机108；膜卷筒箱101有两个，两个膜卷筒箱101均布在导轨连接座106的两侧，卷筒102旋转安装在膜卷筒箱101内，卷筒102的一端与膜卷筒电机108固定连接，牵引部件安装架107固定安装在导轨连接座106底部。
[0029]
吸水卷筒103旋转安装在膜卷筒箱101上，无滴膜穿过吸水卷筒103之间，吸水卷筒103有吸水性，能吸收处理无滴膜上行成的流滴。
[0030]
无滴膜可使靠近棚膜的空气中的水汽吸附到膜的表面，形成水膜向下流滴，从而防止和消除棚内的雾气，降低了空气相对湿度，并增加了光照强度。
[0031]
撑膜部件2，还包括带轮电机201、带轮一202、皮带203、带轮二204；带轮电机201固定安装在滚轮架105的侧面，带轮一202、带轮二204分别与撑膜偏心柱205固定连接，带轮电机201的电机轴与撑膜偏心柱205固定连接，带轮二204与带轮一202通过皮带203连接。带膜运动架301内的滚珠在限位导轨柱104上滚动，运动架滚轮306在滚轮架105上滚动，膜卷筒电机108同时动作，以便于膜的放出以及收回，带膜运动架301携带者膜的一端运动，经过撑膜偏心柱205时，带轮电机201动作，在带轮一202、皮带203、带轮二204作用下，撑膜偏心柱205转动，膜受力撑起，使覆盖更加平整。
[0032]
撑膜偏心柱205有偏心距。
[0033]
带膜运动架301的两端旋转安装有运动架滚轮306，运动架滚轮306在滚轮架105上的槽中滚动，可移卡扣一303、可移卡扣二304分别滑动安装在带膜运动架301上，卡扣压簧305套在可移卡扣一303、可移卡扣二304上。
[0034]
套环滚珠302均布于带膜运动架301两端的滑动圆环内。
[0035]
扣位部件4，还包括：可调扣位座一402、可调扣位座二403、丝杆电机404、左旋丝杆405、联轴器406、右旋丝杆407；可调扣位座一402、可调扣位座二403分别滑动安装在扣位导柱401上，丝杆电机404固定安装在牵引部件安装架107的侧面，左旋丝杆405、右旋丝杆407分别旋转安装在牵引部件安装架107上，左旋丝杆405、右旋丝杆407的一端通过联轴器406连接，丝杆电机404的电机轴与左旋丝杆405的一端固定连接，左旋丝杆405与可调扣位座一402以螺旋副连接，右旋丝杆407与可调扣位座二403以螺旋副连接。带膜运动架301运动至导轨连接座106，可移卡扣一303、可移卡扣二304分别与可调扣位座二403、可调扣位座一402配合，可移卡扣一303、可移卡扣二304受力运动，卡扣压簧305受力压缩，使可移卡扣二304与可调扣位座一402相互扣住，可移卡扣一303与可调扣位座二403扣住，进而实现带膜运动架301的锁死，防止带膜运动架301倒回，完成了膜的覆盖，丝杆电机404动作，使左旋丝杆405转动，在联轴器406作用下，左旋丝杆405、右旋丝杆407同时转动，进而可调扣位座一402、可调扣位座二403运动，使可移卡扣二304与可调扣位座一402、可移卡扣一303与可调
扣位座二403脱离配合，通过牵引电机505的动作，使带膜运动架301回到初始位置，膜被从重新卷入膜卷筒箱101内。
[0036]
牵引部件5，还包括：牵引绳一501、牵引绳过渡轮一502、牵引电机505、牵引绳二506、牵引绳过渡轮二507、牵引绳齿轮一509、牵引绳齿轮二510；牵引绳一501、牵引绳二506的一端分别与两个带膜运动架301的底部固定连接，牵引绳一501的另一端分别缠绕并固定在牵引绳滚筒一503上，牵引绳二506的另一端与缠绕并固定在牵引绳滚筒二504上，牵引绳过渡轮一502、牵引绳过渡轮二507分别旋转安装在牵引部件安装架107的底部，牵引绳齿轮一509与牵引绳滚筒二504固定连接，牵引绳齿轮二510与牵引绳滚筒一503固定连接，牵引绳齿轮一509与牵引绳齿轮二510啮合，牵引电机505固定安装在牵引部件安装架107底部，牵引电机505的电机轴与牵引绳滚筒二504的一端固定连接。牵引电机505带动牵引绳滚筒二504转动，在牵引绳齿轮一509、牵引绳齿轮二510啮合作用下，牵引绳滚筒一503、牵引绳滚筒二504同时转动，进而牵引绳一501、牵引绳二506同时对位于两侧的带膜运动架301进行牵引动作。
[0037]
本发明工作原理：牵引电机505带动牵引绳滚筒二504转动，在牵引绳齿轮一509、牵引绳齿轮二510啮合作用下，牵引绳滚筒一503、牵引绳滚筒二504同时转动，进而牵引绳一501、牵引绳二506同时对位于两侧的带膜运动架301进行牵引动作，带膜运动架301内的滚珠在限位导轨柱104上滚动，运动架滚轮306在滚轮架105上滚动，膜卷筒电机108同时动作，以便于膜的放出以及收回，带膜运动架301携带者膜的一端运动，经过撑膜偏心柱205时，带轮电机201动作，在带轮一202、皮带203、带轮二204作用下，撑膜偏心柱205转动，膜受力撑起，使覆盖更加平整，带膜运动架301运动至导轨连接座106，可移卡扣一303、可移卡扣二304分别与可调扣位座二403、可调扣位座一402配合，可移卡扣一303、可移卡扣二304受力运动，卡扣压簧305受力压缩，使可移卡扣二304与可调扣位座一402相互扣住，可移卡扣一303与可调扣位座二403扣住，进而实现带膜运动架301的锁死，防止带膜运动架301倒回，完成了膜的覆盖，丝杆电机404动作，使左旋丝杆405转动，在联轴器406作用下，左旋丝杆405、右旋丝杆407同时转动，进而可调扣位座一402、可调扣位座二403运动，使可移卡扣二304与可调扣位座一402、可移卡扣一303与可调扣位座二403脱离配合，通过牵引电机505的动作，使带膜运动架301回到初始位置，膜被从重新卷入膜卷筒箱101内。
[0038]
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化，修改，替换和变型，本发明的范围由所附权利要求及其等同物限定。
