一种作物秸秆破碎装置的制作方法

1.本实用新型涉及一种作物秸秆破碎装置，属于破碎装置技术领域。


背景技术：

2.农作物秸秆破碎装置作为利用秸秆制备建材纤维材料新技术的关键设备之一，实现了秸秆纤维的有效制取，同时也为实现秸秆低成本、无污染利用奠定了基础，但是目前使用的秸秆破碎装置因结构设计问题，还存在工作稳定性较差、破碎效率及效果均较低等问题；因此，函需研究出一种作物秸秆破碎装置，以便于解决上述问题。


技术实现要素：

3.本实用新型的目的在于提供一种作物秸秆破碎装置，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种作物秸秆破碎装置，包括底板、破碎箱、第一破碎刀、第二破碎刀、破碎辊、进料辊和驱动电机，所述底板上固定有对称的支撑杆，支撑杆上固定有衔接环，衔接环的内壁开设有环形卡槽，所述破碎箱的侧壁固定有转向块，转向块与环形卡槽滑动连接；所述破碎箱的顶部开设有进料口，进料口处固定有进料斗；所述破碎箱的底部转动设置有驱动轴，驱动轴上固定有若干第一套筒，第一套筒上固定有若干第一破碎刀；驱动轴上位于第一套筒之间转动设置有若干第二套筒，第二套筒上固定有第二破碎刀；第二破碎刀通过连接块与破碎箱内壁连接。
5.优选的，所述破碎箱的底部设置有排料管。
6.优选的，所述破碎箱的侧壁通过转轴转动设置有相互啮合的破碎辊，转轴上固定有相互啮合的第一啮合齿，转轴延伸至破碎箱外的一端连接有破碎电机。
7.优选的，所述驱动轴上位于破碎辊的下方固定有筛网；所述驱动轴延伸至破碎箱外侧的一端固定有第一同步轮；所述底板上固定有驱动电机，驱动电机输出端固定有输出轴，输出轴上固定有第二同步轮，第二同步轮与第一同步轮之间通过同步带连接。
8.优选的，所述破碎箱的外侧壁设置有齿环，所述驱动轴上固定有驱动齿轮，驱动齿轮与齿环啮合。
9.优选的，所述进料口的内壁开设有贯穿槽，所述破碎箱的外侧壁固定有进料电机，所述进料口内通过连接轴转动设置有相互接触的进料辊；连接轴穿过贯穿槽的一端与进料电机的输出端连接；连接轴上固定有相互啮合的第二啮合齿。
10.与现有技术相比，本实用新型的有益效果是：
11.本实用新型涉及一种作物秸秆破碎装置，本实用新型结构设计合理，便于使用，通过设置有进料电机和进料辊，可以实现对秸秆的碾压作用，缩小秸秆的体积，进料辊可以控制秸秆的下料速率，进而可以避免秸秆过多堵塞进料口。
12.本实用新型设置有第一破碎刀和第二破碎刀，通过驱动电机、第一同步轮、第二同步轮、驱动齿轮和齿环的啮合，可以实现破碎箱和驱动轴同时往相反方向转动的功能，破碎
箱带动第二破碎刀转动，驱动轴带动第一破碎刀转动，使得第一破碎刀和第二破碎刀形成相对切割运动，实现对秸秆的初步破碎功能。
13.本实用新型设置有破碎电机和破碎辊，可以实现对秸秆的进一步的破碎功能，保证秸秆的破碎效率。
14.通过设置有筛网可以实现对破碎后秸秆的筛选功能，进而可以将破碎不合格的秸秆筛选掉。
附图说明

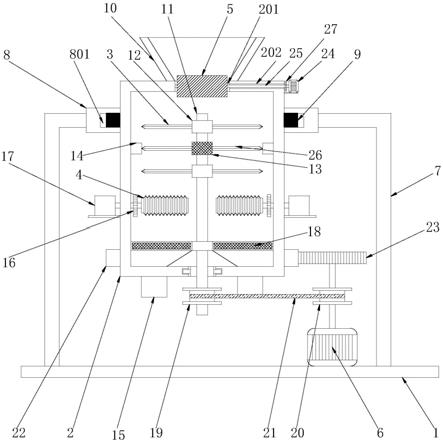

15.图1为本实用新型的结构示意图。
16.图中：1、底板；2、破碎箱；201、进料口；202、贯穿槽；3、第一破碎刀；4、破碎辊；5、进料辊；6、驱动电机；7、支撑杆；8、衔接环；801、环形卡槽；9、转向块；10、进料斗；11、驱动轴；12、第一套筒；13、第二套筒；14、连接块；15、排料管；16、第一啮合齿；17、破碎电机；18、筛网；19、第一同步轮；20、第二同步轮；21、同步带；22、齿环；23、驱动齿轮；24、进料电机；25、连接轴；26、第二破碎刀；27、第二啮合齿。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
19.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
20.请参阅图1，本实用新型提供一种技术方案：一种作物秸秆破碎装置，包括底板1、破碎箱2、第一破碎刀3、第二破碎刀26、破碎辊4、进料辊5和驱动电机6，所述底板1上固定有对称的支撑杆7，支撑杆7上固定有衔接环8，衔接环8的内壁开设有环形卡槽801，所述破碎箱2的侧壁固定有转向块9，转向块9与环形卡槽801滑动连接；所述破碎箱2的顶部开设有进料口201，进料口201处固定有进料斗10；所述破碎箱2的底部转动设置有驱动轴11，驱动轴11上固定有若干第一套筒12，第一套筒12上固定有若干第一破碎刀3；驱动轴11上位于第一套筒12之间转动设置有若干第二套筒13，第二套筒13上固定有第二破碎刀26；第二破碎刀26通过连接块14与破碎箱2内壁连接。
21.进一步的，所述破碎箱2的底部设置有排料管15。
22.进一步的，所述破碎箱2的侧壁通过转轴转动设置有相互啮合的破碎辊4，转轴上
固定有相互啮合的第一啮合齿16，转轴延伸至破碎箱2外的一端连接有破碎电机17。
23.进一步的，所述驱动轴11上位于破碎辊4的下方固定有筛网18；所述驱动轴11延伸至破碎箱2外侧的一端固定有第一同步轮19；所述底板1上固定有驱动电机6，驱动电机6输出端固定有输出轴，输出轴上固定有第二同步轮20，第二同步轮20与第一同步轮19之间通过同步带21连接。
24.进一步的，所述破碎箱2的外侧壁设置有齿环22，所述驱动轴11上固定有驱动齿轮23，驱动齿轮23与齿环22啮合。
25.进一步的，所述进料口201的内壁开设有贯穿槽202，所述破碎箱2的外侧壁固定有进料电机24，所述进料口201内通过连接轴25转动设置有相互接触的进料辊5；连接轴25穿过贯穿槽202的一端与进料电机24的输出端连接；连接轴25上固定有相互啮合的第二啮合齿27。
26.进一步的，所述破碎箱1的正面铰接密封门。
27.工作原理：本实用新型涉及一种作物秸秆破碎装置，使用时，启动进料电机24、驱动电机23和破碎电机17，进料电机24通过连接轴25和第一啮合齿16带动进料辊5转动吗，通过控制进料电机24的转速，可以控制进料辊5的转速，进而实现秸秆的进料速度，避免秸秆堵塞进料口同时进料辊可以缩小秸秆的体积，方便秸秆的破碎；驱动电机6可以带动第二同步轮20和驱动齿轮23转动，第二同步轮20通过同步带21带动第一同步轮19转动，第一同步轮19通过驱动轴11带动第一破碎刀3顺时针转动，驱动齿轮23通过齿环带动破碎箱2转动，破碎箱2通过连接块14带动第二破碎刀26逆时针转动，第一破碎刀3和第二破碎刀26形成相对切割运动，实现对秸秆的初步破碎功能；破碎电机17通过第二啮合齿27带动破碎辊4转动，破碎辊4实现对秸秆的进一步破碎功能，从而大大增强了该装置的破碎功能。
28.破碎后的秸秆会落在筛网18上，筛网18可以对秸秆起到筛选功能，可以将破碎不合格的秸秆留在筛网18上，破碎合格的秸秆会通过筛网18通过排料管15排出，当破碎结束后，打开密封门将筛网18上破碎不合格的秸秆再次投入破碎箱2内进行破碎，从而保证了秸秆破碎的合格率。
29.值得注意的是：进料电机、破碎电机和驱动电机通过总控制按钮对其实现控制，由于控制按钮匹配的设备为常用设备，属于现有成熟技术，在此不再赘述其电性连接关系以及具体的电路结构。
30.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
