一种方便在食饲槽的转向封合固定架的制作方法

1.本实用新型涉及畜牧设备技术领域,具体为一种方便在食饲槽的转向封合固定架。


背景技术:

2.畜牧业,是利用畜禽等已经被人类驯化的动物,或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能,通过人工饲养、繁殖,使其将牧草和饲料等植物能转变为动物能,以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。区别于自给自足家畜饲养,畜牧业的主要特点是集中化、规模化、并以营利为生产目的。畜牧业是人类与自然界进行物质交换的极重要环节。
3.常见的畜牧业一般牛羊较为常见,牛羊在养殖的过程中,需要对羊圈或者牛圈进行打扫清理消毒处理,并且有时会经常转移饲舍检测活动等,但是是市场上的牛羊养殖的饲舍不便于牛羊的转移,并且打扫卫生的时候,牛羊在饲舍中导致打扫卫生十分不方便。


技术实现要素:

4.本实用新型的目的在于提供一种方便在食饲槽的转向封合固定架,以解决上述背景技术提出的目前市场上的牛羊在养殖的过程中,需要对羊圈或者牛圈进行打扫清理消毒处理,并且有时会经常转移饲舍检测活动等,但是是市场上的牛羊养殖的饲舍不便于牛羊的转移,并且打扫卫生的时候,牛羊在饲舍中导致打扫卫生十分不方便的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种方便在食饲槽的转向封合固定架,包括饲料槽、固定机构、移动机构、轨道和固定销,述饲料槽的一侧安装有护栏架,护栏架内部下方安装有支撑架,支撑架与护栏架之间设置有拦网;固定机构的安装于支撑架的下方,固定机构的一侧安装有限位挡架,饲料槽的底部安装有移动机构,护栏架的一侧设置有辅助架;移动机构与轨道之间相互连接,轨道的底部设置有安装座,支撑架的一侧安装有第一销套和第二销套,固定销穿过第二销套与固定机构相互连接。
6.优选的,固定机构包括安装架、连接铰链、旋转杆和销管,安装架的顶端设置有连接铰链,连接铰链与旋转杆之间构成旋转结构,旋转杆顶端连接有销管。
7.优选的,移动机构包括轮架、第一滚轮、第二滚轮和连接座,轮架的内侧设置有第一滚轮和第二滚轮,第一滚轮设置于第二滚轮的上方,轮架顶部设置有连接座。
8.优选的,轨道的截面为“工”字形,轨道的内侧设置有第二滚轮,轨道的上方设置有第一滚轮。
9.优选的,第一销套与第二销套外形结构相同,第一销套和第二销套内径大于固定销的最小半径。
10.该方便在食饲槽的转向封合固定架与现有技术相比,本实用新型的有益效果是:
11.有益效果1. 设置有固定机构,当将固定销从第二销套和销管中抽出的时候,转动旋转杆,旋转杆以连接铰链为中心开始旋转,当旋转杆与限位挡架接触的时候销管与第一
销套之间刚好对齐,然后将固定销插入第二销套中,此时旋转杆与支撑架之间围成的面积增大,因此牛或者羊可以将头伸出,再次操作固定机构,使销管与第二销套之间相互固定旋转杆与支撑架之间围成的面积减小,进而将牛或者羊的头卡在支撑架与旋转杆之间,避免牛或者羊转移的时候乱动。
12.有益效果2.在牛或者羊的头通过支撑架与旋转杆进行固定的情况下,推动护栏架,护栏架与饲料槽通过移动机构,在轨道上移动,进而将牛或者羊从饲舍中带出,方便了饲养人员对饲舍进行打扫消毒,便于牛羊的转移。
附图说明

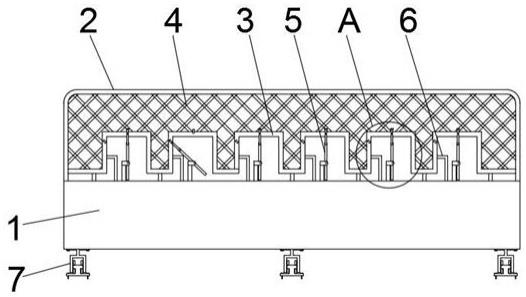

13.图1为本实用新型主视结构示意图;
14.图2为本实用新型侧视结构示意图;
15.图3为本实用新型俯视结构示意图;
16.图4为本实用新型固定机构主视结构示意图;
17.图5为本实用新型固定机构侧视结构示意图;
18.图6为本实用新型移动机构结构示意图;
19.图7为本实用新型a处局部放大结构示意图。
20.图中:1、饲料槽;2、护栏架;3、支撑架;4、拦网;5、固定机构;501、安装架;502、连接铰链;503、旋转杆;504、销管;6、限位挡架;7、移动机构;701、轮架;702、第一滚轮;703、第二滚轮;704、连接座;8、辅助架;9、轨道;10、安装座;11、第一销套;12、第二销套;13、固定销。
具体实施方式
21.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
22.请参阅图1

7,一种方便在食饲槽的转向封合固定架,包括饲料槽1、护栏架2、支撑架3、拦网4、固定机构5、安装架501、连接铰链502、旋转杆503、销管504、限位挡架6、移动机构7、轮架701、第一滚轮702、第二滚轮703、连接座704、辅助架8、轨道9、安装座10、第一销套11、第二销套12和固定销13,饲料槽1的一侧安装有护栏架2,护栏架2内部下方安装有支撑架3,支撑架3与护栏架2之间设置有拦网4。
23.固定机构5的安装于支撑架3的下方,固定机构5包括安装架501、连接铰链502、旋转杆503和销管504,安装架501的顶端设置有连接铰链502,连接铰链502与旋转杆503之间构成旋转结构,旋转杆503顶端连接有销管504,当将固定销13从第二销套12和销管504中抽出的时候,转动旋转杆503,旋转杆503以连接铰链502为中心开始旋转,当旋转杆503与限位挡架6接触的时候销管504与第一销套11之间刚好对齐,然后将固定销13插入第二销套12中,此时旋转杆503与支撑架3之间围成的面积增大,因此牛或者羊可以将头伸出,再次操作固定机构5,使销管504与第二销套12之间相互固定旋转杆503与支撑架3之间围成的面积减小,进而将牛或者羊的头卡在支撑架3与旋转杆503之间,避免牛或者羊转移的时候乱动,固定机构5的一侧安装有限位挡架6,饲料槽1的底部安装有移动机构7,护栏架2的一侧设置有
辅助架8。
24.移动机构7与轨道9之间相互连接,移动机构7包括轮架701、第一滚轮702、第二滚轮703和连接座704,轮架701的内侧设置有第一滚轮702和第二滚轮703,第一滚轮702设置于第二滚轮703的上方,轮架701顶部设置有连接座704,便于通过移动机构7移动该装置,轨道9的底部设置有安装座10,轨道9的截面为“工”字形,轨道9的内侧设置有第二滚轮703,轨道9的上方设置有第一滚轮702,支撑架3的一侧安装有第一销套11和第二销套12,第一销套11与第二销套12外形结构相同,第一销套11和第二销套12内径大于固定销13的最小半径,便于通过第一销套11、第二销套12和固定销13对旋转杆503进行固定,固定销13穿过第二销套12与固定机构5相互连接。
25.工作原理:在使用该方便在食饲槽的转向封合固定架时,首先当将固定销13从第二销套12和销管504中抽出的时候,转动旋转杆503,旋转杆503以连接铰链502为中心开始旋转,当旋转杆503与限位挡架6接触的时候销管504与第一销套11之间刚好对齐,然后将固定销13插入第二销套12中,此时旋转杆503与支撑架3之间围成的面积增大,因此牛或者羊可以将头伸出,再次操作固定机构5,使销管504与第二销套12之间相互固定旋转杆503与支撑架3之间围成的面积减小,进而将牛或者羊的头卡在支撑架3与旋转杆503之间,避免牛或者羊转移的时候乱动,在牛或者羊的头通过支撑架3与旋转杆503进行固定的情况下,推动护栏架2,护栏架2与饲料槽1通过移动机构7,在轨道9上移动,进而将牛或者羊从饲舍中带出,方便了饲养人员对饲舍进行打扫消毒,便于牛羊的转移,本说明中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
