一种适宜开放式组培的培养瓶的制作方法

1.本实用新型涉及植物组织培养容器技术领域，具体领域为一种适宜开放式组培的培养瓶。


背景技术：

2.组培瓶也称菌种瓶，用于培育种子幼芽的一种玻璃容器，玻璃容器具有无毒、安全、卫生、透明度和透光度好的优点，适合于植物组织的培养，现有的组培瓶大多数为圆筒状玻璃瓶，其设计为上端开口，瓶盖接口为内螺纹、瓶身接口为外螺纹，培养基装于瓶身内的底部，由于瓶身为圆筒状且具有一定高度，导致植物取出不便，操作困难，且玻璃容器运输过程中易碎，导致运输难度增加，为此提出一种适宜开放式组培的培养瓶。


技术实现要素：

3.本实用新型的目的在于提供一种适宜开放式组培的培养瓶，以解决背景技术中提到的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种适宜开放式组培的培养瓶，包括圆筒状瓶身和培养瓶放置盘，所述圆筒状瓶身的一端一体成型连接上瓶口过渡段的一端，所述上瓶口过渡段的另一端开设有上瓶口，所述圆筒状瓶身的另一端开设有下瓶口，所述上瓶口和所述下瓶口的外侧壁上均设置有外螺纹，所述上瓶口和所述下瓶口的外侧壁上分别螺纹连接有上瓶盖和下瓶盖，所述培养瓶放置盘的上端面和下端面分别开设有第一卡接槽和第二卡接槽，所述上瓶盖和所述下瓶盖分别卡接于所述第二卡接槽和所述第一卡接槽内。
5.优选的，所述上瓶口过渡段且与所述圆筒状瓶身连接的一端至另一端直径逐渐增大。所述上瓶口过渡段方便操作者手持，当需要从所述圆筒状瓶身取出植物时，打开所述下瓶盖，植物可随之脱出，操作方便，所述上瓶口过渡段侧壁呈倾斜状态，方便清洗。
6.优选的，所述上瓶口过渡段呈圆台形。由于所述下瓶口的开口大于所述上瓶口的开口，且所述上瓶口过渡段侧壁呈倾斜状态，更加方便清洗所述圆筒状瓶身及所述上瓶口过渡段的内侧壁。
7.优选的，所述培养瓶放置盘为圆盘。所述培养瓶放置盘的设置用于放置多个培养瓶，使多个培养瓶集中在一起放置，利于运输，圆盘状所述培养瓶放置盘相对于其他形状，空间利用率高，有限空间内可以放置更多的培养瓶。
8.优选的，所述第一卡接槽和所述第二卡接槽分别在所述培养瓶放置盘的上端面和下端面沿环形排列。环形排列空间利用率高，有限空间内可以放置更多的培养瓶。
9.优选的，所述培养瓶放置盘的外部设置有与其配合使用的外保护套。所述外保护套的设置用于装载多个所述培养瓶放置盘，使多个所述培养瓶放置盘运输方便。
10.优选的，所述外保护套为圆筒形套体。所述外保护套的形状与所述培养瓶放置盘的形状相契合。
11.优选的，所述外保护套包括第一半圆套和第二半圆套，所述第一半圆套和所述第二半圆套之间卡接。
12.与现有技术相比，本实用新型的有益效果是：一种适宜开放式组培的培养瓶，上瓶口过渡段方便操作者手持，当需要从圆筒状瓶身取出植物时，打开下瓶盖，植物可随之脱出，操作方便，上瓶口过渡段侧壁呈倾斜状态，方便清洗，培养瓶放置盘的上端面和下端面分别开设有第一卡接槽和第二卡接槽，上瓶盖和下瓶盖分别卡接于第二卡接槽和第一卡接槽内，培养瓶放置盘的设置用于放置多个培养瓶，使多个培养瓶集中在一起放置，利于运输，此种放置方式使得圆筒状瓶身和上瓶口过渡段稳定的固定在培养瓶放置盘，在运输过程中不易滑落或碎裂，本实用新型通过在圆筒状瓶身两端设置开口，使得植物的放入和取出均较为便利。
附图说明

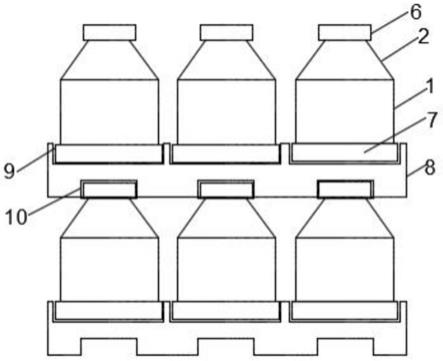

13.图1为本实用新型主体结构剖视图；
14.图2为本实用新型带盖状态下圆筒状瓶身主视图；
15.图3为本实用新型不带盖状态下圆筒状瓶身主视图；
16.图4为本实用新型外保护套剖视图；
17.图5为本实用新型主体结构俯剖视图。
18.图中：1
‑
圆筒状瓶身、2
‑
上瓶口过渡段、3
‑
上瓶口、4
‑
下瓶口、5
‑
外螺纹、6
‑
上瓶盖、7
‑
下瓶盖、8
‑
培养瓶放置盘、9
‑
第一卡接槽、10
‑
第二卡接槽、11
‑
外保护套、111
‑
第一半圆套、112
‑
第二半圆套。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.关于方向的描述(上、下、左、右、前、后)，是以说明书附图图1所示的结构为参考所进行的描述，但本实用新型的实际使用方向并不限于此。
21.实施例：
22.请参阅图1
‑
5，本实用新型提供一种技术方案：请参阅图1，一种适宜开放式组培的培养瓶，包括圆筒状瓶身1和培养瓶放置盘8，请参阅图2，所述圆筒状瓶身1的一端一体成型连接上瓶口过渡段2的一端，请参阅图3，所述上瓶口过渡段2的另一端开设有上瓶口3，所述圆筒状瓶身1的另一端开设有下瓶口4，所述上瓶口3和所述下瓶口4的外侧壁上均设置有外螺纹5，所述上瓶口3和所述下瓶口4的外侧壁上分别螺纹连接有上瓶盖6和下瓶盖7，所述上瓶口过渡段2方便操作者手持，当需要从所述圆筒状瓶身1取出植物时，打开所述下瓶盖7，植物可随之脱出，操作方便，所述上瓶口过渡段2侧壁呈倾斜状态，方便清洗，所述培养瓶放置盘8的上端面和下端面分别开设有第一卡接槽9和第二卡接槽10，所述上瓶盖6和所述下瓶盖7分别卡接于所述第二卡接槽10和所述第一卡接槽9内，所述培养瓶放置盘8的设置用于放置多个培养瓶，使多个培养瓶集中在一起放置，利于运输，此种放置方式使得所述圆筒
状瓶身1和上瓶口过渡段2稳定的固定在所述培养瓶放置盘8，在运输过程中不易滑落或碎裂，本实用新型通过在所述圆筒状瓶身1两端设置开口，使得植物的放入和取出均较为便利。
23.请参阅图2，具体而言，所述上瓶口过渡段2且与所述圆筒状瓶身1连接的一端至另一端直径逐渐增大。所述上瓶口过渡段2方便操作者手持，当需要从所述圆筒状瓶身1取出植物时，打开所述下瓶盖7，植物可随之脱出，操作方便，所述上瓶口过渡段2侧壁呈倾斜状态，方便清洗。
24.请参阅图2，具体而言，所述上瓶口过渡段2呈圆台形。由于所述下瓶口4的开口大于所述上瓶口3的开口，且所述上瓶口过渡段2侧壁呈倾斜状态，更加方便清洗所述圆筒状瓶身1及所述上瓶口过渡段2的内侧壁。
25.请参阅图5，具体而言，所述培养瓶放置盘8为圆盘。所述培养瓶放置盘8的设置用于放置多个培养瓶，使多个培养瓶集中在一起放置，利于运输，圆盘状所述培养瓶放置盘8相对于其他形状，空间利用率高，有限空间内可以放置更多的培养瓶。
26.请参阅图5，具体而言，所述第一卡接槽9和所述第二卡接槽10分别在所述培养瓶放置盘8的上端面和下端面沿环形排列。环形排列空间利用率高，有限空间内可以放置更多的培养瓶。
27.请参阅图4，具体而言，所述培养瓶放置盘8的外部设置有与其配合使用的外保护套11。所述外保护套11的设置用于装载多个所述培养瓶放置盘8，使多个所述培养瓶放置盘8运输方便。
28.请参阅图5，具体而言，所述外保护套11为圆筒形套体。所述外保护套11的形状与所述培养瓶放置盘8的形状相契合。
29.请参阅图4，具体而言，所述外保护套11包括第一半圆套111和第二半圆套112，所述第一半圆套111和所述第二半圆套112之间卡接。
30.工作原理：圆筒状瓶身1的一端一体成型连接上瓶口过渡段2的一端，上瓶口过渡段2的另一端开设有上瓶口3，圆筒状瓶身1的另一端开设有下瓶口4，上瓶口3和下瓶口4的外侧壁上均设置有外螺纹5，上瓶口3和下瓶口4的外侧壁上分别螺纹连接有上瓶盖6和下瓶盖7，上瓶口过渡段2方便操作者手持，当需要从圆筒状瓶身1取出植物时，打开下瓶盖7，植物可随之脱出，操作方便，上瓶口过渡段2侧壁呈倾斜状态，方便清洗，培养瓶放置盘8的上端面和下端面分别开设有第一卡接槽9和第二卡接槽10，上瓶盖6和下瓶盖7分别卡接于第二卡接槽10和第一卡接槽9内，培养瓶放置盘8的设置用于放置多个培养瓶，使多个培养瓶集中在一起放置，利于运输，此种放置方式使得圆筒状瓶身1和上瓶口过渡段2稳定的固定在培养瓶放置盘8，在运输过程中不易滑落或碎裂。本实用新型通过在圆筒状瓶身1两端设置开口，使得植物的放入和取出均较为便利。
31.在本实用新型的描述中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
32.本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书和附图的
记载均可以进行订制。
33.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
