一种大树移植施工装置的制作方法

发布者:大鱼知产 点击: 发布时间:2021-03-30
一种大树移植施工装置的制作方法

1.本实用新型涉及树木移植技术领域,具体为一种大树移植施工装置。


背景技术:

2.一般树体胸径在15

20cm以上的,或树高在4

6m以上,或树龄在20年左右的树木可称之为大树,由于大树较高或者较粗,在移植时需要对大树进行夹持固定,防止培土过程大树倾倒或倾斜,传统的施工装置安装不方便,体积庞大,且运输又不方便,所以,设计一种大树移植施工装置非常有必要。


技术实现要素:

3.本实用新型的目的在于提供一种大树移植施工装置,该大树移植施工装置,其组件拆卸方便,未组装时占的地方少,易于搬运,且易于安装,减少工作时间,可以对不同胸径的大树进行夹持,能固定在地面上,使整体很稳定,使大树不会倾斜甚至倾倒。
4.本实用新型的目的可以通过以下技术方案实现:
5.一种大树移植施工装置,包括支撑杆、第一半圈、第二半圈、第一轴、转动块、第一螺杆、第一调节块、限位块、固定块、第二螺杆、第二调节块、夹板、l型块、固定板、第二轴、圆筒、横架、螺母和固定锥,所述第一半圈内侧镜像设置有第二半圈,且第一半圈和第二半圈相同,所述第一半圈外侧固定安装有两个固定块,且固定块通过螺纹连接有第二螺杆,所述第二螺杆靠近第一半圈外侧的一端固定连接有第二调节块,且第二螺杆靠近第一半圈内侧的一端固定安装有夹板,所述第二半圈外侧的中央焊接固定有l型块,且l型块的一侧通过螺栓和螺纹固定连接有固定板,所述固定板底部与支撑杆顶端铰接,所述第二半圈上与第一半圈相同位置均安装有固定块、第二螺杆、第二调节块、夹板、l型块、固定板和支撑杆,且第一半圈贯穿安装有两个第一轴,所述第一轴侧面在第一半圈之间活动安装有转动块,且转动块侧面与第一螺杆一端固定连接,所述第一螺杆侧面通过螺纹安装有第一调节块。
6.作为本实用新型进一步的方案:所述支撑杆底端插接有第二轴,且第二轴在支撑杆的两侧依次套接有圆筒和横架,所述第二轴两端设置有螺纹,且第二轴通过螺纹连接有螺母。
7.作为本实用新型进一步的方案:所述横架上表面设置有两个圆形孔,且圆形孔内插接有固定锥。
8.作为本实用新型进一步的方案:所述第一螺杆另一端固定安装有限位块。
9.作为本实用新型进一步的方案:所述l型块和固定板为配合构件。
10.作为本实用新型进一步的方案:所述第二调节块上设置有方形孔。
11.与现有技术相比,本实用新型所达到的有益效果是:该大树移植施工装置,其组件拆卸方便,未组装时占的地方少,易于搬运,且易于安装,减少工作时间,可以对不同胸径的大树进行夹持,能固定在地面上,使整体很稳定,使大树不会倾斜甚至倾倒。
附图说明
12.附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。
13.在附图中:

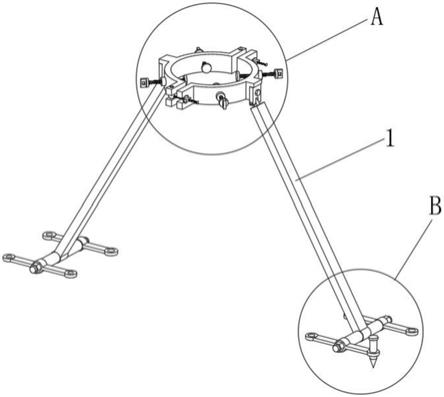

14.图1为本实用新型整体立体图;
15.图2为图1中a区域放大图;
16.图3为图1中b区域放大图;
17.图中:1、支撑杆;2、第一半圈;3、第二半圈;4、第一轴;5、转动块;6、第一螺杆;7、第一调节块;8、限位块;9、固定块;10、第二螺杆;11、第二调节块;12、夹板;13、l型块;14、固定板;15、第二轴;16、圆筒;17、横架;18、螺母;19、固定锥。
具体实施方式
18.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
19.请参阅图1

3,本实用新型提供一种技术方案:一种大树移植施工装置,包括支撑杆1、第一半圈2、第二半圈3、第一轴4、转动块5、第一螺杆6、第一调节块7、限位块8、固定块9、第二螺杆10、第二调节块11、夹板12、l型块13、固定板14、第二轴15、圆筒16、横架17、螺母18和固定锥19,第一半圈2内侧镜像设置有第二半圈3,且第一半圈2和第二半圈3相同,第一半圈2外侧固定安装有两个固定块9,且固定块9通过螺纹连接有第二螺杆10,第二螺杆10靠近第一半圈2外侧的一端固定连接有第二调节块11,且第二螺杆10靠近第一半圈2内侧的一端固定安装有夹板12,第二半圈3外侧的中央焊接固定有l型块13,且l型块13的一侧通过螺栓和螺纹固定连接有固定板14,固定板14底部与支撑杆1顶端铰接,第二半圈3上与第一半圈2相同位置均安装有固定块9、第二螺杆10、第二调节块11、夹板12、l型块13、固定板14和支撑杆1,且第一半圈2贯穿安装有两个第一轴4,第一轴4侧面在第一半圈2之间活动安装有转动块5,且转动块5侧面与第一螺杆6一端固定连接,第一螺杆6侧面通过螺纹安装有第一调节块7。
20.支撑杆1底端插接有第二轴15,且第二轴15在支撑杆1的两侧依次套接有圆筒16和横架17,第二轴15两端设置有螺纹,且第二轴15通过螺纹连接有螺母18,使横架17可以与地面平行。
21.横架17上表面设置有两个圆形孔,且圆形孔内插接有固定锥19,使横架17固定在地面上。
22.第一螺杆6另一端固定安装有限位块8,使第一调节块7不会脱落。
23.l型块13和固定板14为配合构件,在l型块13的限制下,固定板14不会发生转动。
24.第二调节块11上设置有方形孔,方便使用工具插入进行调节。
25.工作原理:该实用新型使用时,将第一半圈2和第二半圈3放置在树干侧面,转动两个第一螺杆6使第一调节块7扣在第二半圈3上,调节两个第一调节块7使第一半圈2和第二半圈3夹住树干,需保证第一半圈2和第二半圈3连接处的缝隙大小相同,如果夹不住,则同
步调节四个第二调节块11使夹住树干;l型块13和固定板14相互配合不会发生转动,所以可以保证第一半圈2和第二半圈3水平;由于固定板14和支撑杆1铰接、支撑杆1和第二轴15套接,所以支撑杆1和地面的夹角可适应实际情况,由于横架17套接在第二轴15上,所以横架17可与实际地面保持平行,然后在四个横架17的八个孔中插入固定锥19,使之固定在地面上,使树干和整个装置主体稳定。
26.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
27.最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
