一种西瓜无土栽培用支架的制作方法

1.本实用新型涉及一种西瓜无土栽培用支架。


背景技术：

2.无土栽培是不用土壤，用其它东西培养温室无土栽培
‑
管道栽培，墙体栽培实例植物的方法，包括水培、雾培、基质栽培，19世纪中，w.克诺普等发明了这种方法，到20世纪30年代开始把这种技术应用到农业生产上，在二十一世纪人们进一步改进技术，使得无土栽培发展起来，无土栽培中用人工配制的培养液，供给植物矿物营养的需要，无土栽培是一种不用天然土壤而采用含有植物生长发育必需元素的营养液来提供营养，使植物正常完成整个生命周期的栽培技术，在无土栽培技术中，能否为植物提供一种比例协调，浓度适量的营养液，是栽培成功的关键，西瓜为夏季之水果，果肉味甜，能降温去暑，种子含油，可作消遣食品，果皮药用，有清热、利尿、降血压之效，现有西瓜种植常用无土栽培种植技术，便于进行集中管理，节约种植成本
3.现有的西瓜无土栽培用支架具有以下不足：1、该装置不便于对成熟后悬挂的西瓜进行支撑保护，因成熟的西瓜重力增加，西瓜藤支撑不住受到外部轻微的力时易导致脱落损坏，浪费西瓜且增加了维护成本且增加了劳动成本；2、该装置不便于种植者进行集中采摘，也不便于控制西瓜藤的成长面积，也不便于集中打理，需要用绑带对西瓜进行捆绑，浪费人力，针对上述情况，在现有的支架基础上进行技术创新。


技术实现要素：

4.本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种西瓜无土栽培用支架。
5.为了解决上述技术问题，本实用新型提供了如下的技术方案：
6.本实用新型一种西瓜无土栽培用支架，包括固定支脚和种植板，所述固定支脚的上方固定连接有基座，且基座的上方固定连接有栽培箱，所述种植板的下方固定连接有出水管，且种植板位于栽培箱的内部上端，所述出水管的左右两侧固定连接有隔板，且隔板的下方固定连接有水箱，所述水箱的内部下端固定连接有液位传感器，且水箱的右侧固定连接有出水阀，所述栽培箱的左右两侧固定连接有支架，且支架的内部开设有插槽，所述插槽的内部活动连接有主杆，且主杆的上方固定连接有副杆，所述主杆的左侧活动连接有调节栓，所述副杆的上端活动连接有环套，且环套的右侧固定连接有支撑网，所述支撑网的下方平行安设有固定环，且固定环的左右两侧活动连接有锁紧铁丝。
7.优选的，所述固定支脚之间关于基座的中轴线之间相对称，且栽培箱的下表面与基座的上表面之间紧密贴合。
8.优选的，所述栽培箱的中轴线与基座的上表面之间呈90
°
，且种植板的中轴线与栽培箱的中轴线之间相重合。
9.优选的，所述出水管呈垂直状安装于种植板的下表面，且出水管贯穿于隔板的内
部。
10.优选的，所述支架之间关于栽培箱的中轴线相对称，且支架通过插槽与主杆之间构成卡合结构。
11.优选的，所述支撑网的中轴线与固定环的中轴线之间相重合，且环套之间关于支撑网的中轴线相对称。
12.本实用新型所达到的有益效果是：
13.1.本实用新型通过固定支脚、基座、栽培箱、种植板和出水管的设置，使得固定支脚和基座可对该装置进行支撑，增加了整体结构的稳定性，也避免底部直接与地面接触，箱体长期潮湿易损坏，种植时将种植苗放置于种植板的上方，种植液能有效的对种植苗进行栽培，种植板内部的水分由出水管进入水箱可使得树苗不用长期泡制在水中，不会出现烂根的情况，减小了种植成本，并提高可种植的有效率；
14.2.本实用新型通过液位传感器、出水阀、隔板、支架、插槽、主杆和副杆的设置，使得液位传感器与出水阀之间电性连接，当水箱内部的液位超过隔板的高度时，出水阀可自动打开将水箱内部液体导出，便于对西瓜藤进行保护，安装时将三组主杆插入支架内部的插槽固定，根据西瓜藤的成长速度调节调节栓从而对副杆的高度进行调节，使得瓜藤成长的更加规范；
15.3.本实用新型通过固定环、锁紧铁丝、环套、支撑网和调节栓的设置，使得将多个固定环利用锁紧铁丝固定在支架的上方，西瓜藤延固定环规律的向上生长，便于种植者进行规范的管理与维护，其次将支撑网两侧的环套套在副杆的上方，随着西瓜不断的长大成熟，其重力也在不断的增加，种植者可将西瓜放置在支撑网的上方支撑，从而对西瓜进行保护不易掉落，也便于种植者进行采摘，节省人力。
附图说明
16.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
17.在附图中：

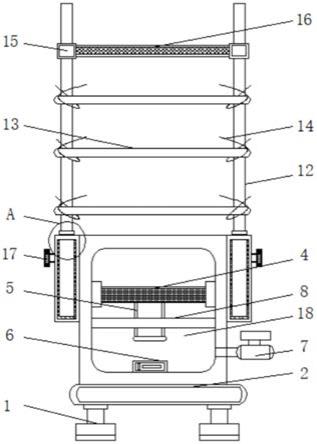

18.图1为本实用新型结构的主视内部示意图；
19.图2为本实用新型的主视外部结构示意图；
20.图3为本实用新型图1中的a处放大结构示意图；
21.图4为本实用新型的俯视结构示意图。
22.图中：1、固定支脚；2、基座；3、栽培箱；4、种植板；5、出水管；6、液位传感器；7、出水阀；8、隔板；9、支架；10、插槽；11、主杆；12、副杆； 13、固定环；14、锁紧铁丝；15、环套；16、支撑网；17、调节栓；18、水箱。
具体实施方式
23.以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。
24.如图1和图2所示，一种西瓜无土栽培用支架，包括固定支脚1和种植板 4，固定支脚1的上方固定连接有基座2，且基座2的上方固定连接有栽培箱3，固定支脚1之间关于基座
2的中轴线之间相对称，且栽培箱3的下表面与基座 2的上表面之间紧密贴合，种植板4的下方固定连接有出水管5，且种植板4位于栽培箱3的内部上端，栽培箱3的中轴线与基座2的上表面之间呈90
°
，且种植板4的中轴线与栽培箱3的中轴线之间相重合，通过固定支脚1、基座2、栽培箱3、种植板4和出水管5的设置，使得固定支脚1和基座2可对该装置进行支撑，增加了整体结构的稳定性，也避免底部直接与地面接触，箱体长期潮湿易损坏，种植时将种植苗放置于种植板4的上方，种植液能有效的对种植苗进行栽培，种植板4内部的水分由出水管5进入水箱18可使得树苗不用长期泡制在水中，不会出现烂根的情况，减小了种植成本，并提高可种植的有效率；
25.如图1和图2所示，出水管5的左右两侧固定连接有隔板8，且隔板8的下方固定连接有水箱18，水箱18的内部下端固定连接有液位传感器6，且水箱 18的右侧固定连接有出水阀7，出水管5呈垂直状安装于种植板4的下表面，且出水管5贯穿于隔板8的内部，栽培箱3的左右两侧固定连接有支架9，且支架9的内部开设有插槽10，插槽10的内部活动连接有主杆11，且主杆11的上方固定连接有副杆12，支架9之间关于栽培箱3的中轴线相对称，且支架9 通过插槽10与主杆11之间构成卡合结构，通过液位传感器6、出水阀7、隔板 8、支架9、插槽10、主杆11和副杆12的设置，使得液位传感器6与出水阀7 之间电性连接，当水箱18内部的液位超过隔板8的高度时，出水阀7可自动打开将水箱18内部液体导出，便于对西瓜藤进行保护，安装时将三组主杆11插入支架9内部的插槽10固定，根据西瓜藤的成长速度调节调节栓17从而对副杆12的高度进行调节，使得瓜藤成长的更加规范；
26.如图1和图4所示，主杆11的左侧活动连接有调节栓17，副杆12的上端活动连接有环套15，且环套15的右侧固定连接有支撑网16，支撑网16的下方平行安设有固定环13，且固定环13的左右两侧活动连接有锁紧铁丝14，支撑网16的中轴线与固定环13的中轴线之间相重合，且环套15之间关于支撑网 16的中轴线相对称，通过固定环13、锁紧铁丝14、环套15、支撑网16和调节栓17的设置，使得将多个固定环13利用锁紧铁丝14固定在支架9的上方，西瓜藤延固定环13规律的向上生长，便于种植者进行规范的管理与维护，其次将支撑网16两侧的环套15套在副杆12的上方，随着西瓜不断的长大成熟，其重力也在不断的增加，种植者可将西瓜放置在支撑网16的上方支撑，从而对西瓜进行保护不易掉落，也便于种植者进行采摘，节省人力。
27.工作原理：在使用该西瓜无土栽培用支架时，首先安装时将三组主杆11插入支架9内部的插槽10固定，根据西瓜藤的成长速度调节调节栓17从而对副杆12的高度进行调节，使得瓜藤成长的更加规范，并将多个固定环13利用锁紧铁丝14固定在支架9的上方，西瓜藤延固定环13规律的向上生长，便于种植者进行规范的管理与维护，其次将支撑网16两侧的环套15套在副杆12的上方，种植时将种植苗放置于种植板4的上方，种植液能有效的对种植苗进行栽培，种植板4内部的水分由出水管5进入水箱18使得树苗不用长期泡制在水中，液位传感器6(型号：rs
‑
485)与出水阀7之间电性连接，当水箱18内部的液位超过隔板8的高度时，出水阀7自动打开将水箱18内部液体导出，不会出现烂根的情况，减小了种植成本，并提高种植的有效率，随着西瓜不断的长大成熟，其重力也在不断的增加，种植者将西瓜放置在支撑网16的上方支撑，从而对西瓜进行保护不易掉落，也便于种植者进行采摘，这就是该一种西瓜无土栽培用支架的工作原理。
28.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本
实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
