一种用于桃园种植的桃树扶正装置的制作方法

1.本实用新型涉及桃园种植设备相关技术领域，具体为一种用于桃园种植的桃树扶正装置。


背景技术：

2.桃子是一种果实作为水果的落叶小乔木，花可以观赏，果实多汁，可以生食或制桃脯、罐头等，核仁也可以食用。果肉有白色和黄色的，桃有多种品种，一般果皮有毛，桃子在市场上非常受到人们的喜爱，市场需求量比较高，一般的桃子种植都是桃园的规模进行种植。
3.桃园在桃树栽培过程中，桃树在初期种植的时候是个小树苗，小树苗的根茎比较软，如果不对小树苗施加外力的话，很容易造成小树苗长歪，影响生长质量，传统的都是通过木杆或者篱笆对小树苗进行固定，但是小树苗每天都在生长，这种固定方式不能实时的满足小树苗的生长状况，固定方式不理想，影响桃树的种植质量。


技术实现要素：

4.(一)解决的技术问题
5.本实用新型要解决的技术问题是：由于桃园在桃树栽培过程中，桃树在初期种植的时候是个小树苗，小树苗的根茎比较软，如果不对小树苗施加外力的话，很容易造成小树苗长歪，影响生长质量，传统的都是通过木杆或者篱笆对小树苗进行固定，但是小树苗每天都在生长，这种固定方式不能实时的满足小树苗的生长状况，固定方式不理想，影响桃树的种植质量的问题。
6.(二)技术方案
7.为实现上述目的，本实用新型提供如下技术方案：一种用于桃园种植的桃树扶正装置，包括支架，所述支架的上端设有第一半圆外框和第二半圆外框，所述第二半圆外框设置在所述第一半圆外框的旁边，所述第一半圆外框和所述第二半圆外框的底部设有柱形管道，所述柱形管道的边侧设有第一旋转半轴，所述第一半圆外框与所述第二半圆外框的连接处设有第二旋转半轴，所述第一半圆外框与所述第二半圆外框的内部设有螺纹管道，所述螺纹管道上连接有螺栓，所述螺栓的头部连接有柱形抵块，所述第一半圆外框与所述第二半圆外框的侧面设有固定支架，所述固定支架的另一端设有半圆形固定块，所述第一半圆外框与所述第二半圆外框的连接处设有活动式螺栓与固定螺纹孔道。
8.进一步的，所述螺纹管道通过焊接的方式固定在所述第一半圆外框与所述第二半圆外框的内表面，并且所述螺纹管道设置有若干个，若干个所述螺纹管道的大小结构相同。
9.进一步的，所述柱形抵块的侧面设有螺纹孔，并且柱形抵块侧面的螺纹孔与所述螺栓相匹配。
10.进一步的，所述固定支架与所述第一半圆外框和所述第二半圆外框的外表面通过焊接的方式进行固定连接。
11.进一步的，所述螺栓设置有两个，并且两个所述螺栓的大小型号相同。
12.(三)有益效果
13.本实用新型提供了一种用于桃园种植的桃树扶正装置，具备以下有益效果：解决了由于桃园在桃树栽培过程中，桃树在初期种植的时候是个小树苗，小树苗的根茎比较软，如果不对小树苗施加外力的话，很容易造成小树苗长歪，影响生长质量，传统的都是通过木杆或者篱笆对小树苗进行固定，但是小树苗每天都在生长，这种固定方式不能实时的满足小树苗的生长状况，固定方式不理想，影响桃树的种植质量的问题。
附图说明

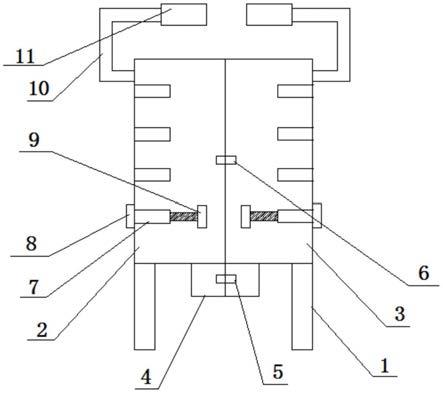

14.图1为本实用新型结构示意图；
15.图2为本实用新型第一半圆外框与第二半圆外框连接处结构示意图；
16.图中：1-支架、2-第一半圆外框、3-第二半圆外框、4-柱形管道、5-第一旋转半轴、6-第二旋转半轴、7-螺纹管道、8-螺栓、9-柱形抵块、10-固定支架、11-半圆形固定块、12-活动式螺栓、13-固定螺纹孔道。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
18.请参阅图1与图2，本实用新型提供一种技术方案：一种用于桃园种植的桃树扶正装置，包括支架1，所述支架1的上端设有第一半圆外框2和第二半圆外框3，第二半圆外框3设置在第一半圆外框2的旁边，第一半圆外框2和第二半圆外框3的底部设有柱形管道4，柱形管道4的边侧设有第一旋转半轴5，第一半圆外框2与第二半圆外框3的连接处设有第二旋转半轴6，第一半圆外框2与第二半圆外框3的内部设有螺纹管道7，螺纹管道7上连接有螺栓8，螺栓8的头部连接有柱形抵块9，第一半圆外框2与第二半圆外框3的侧面设有固定支架10，固定支架10的另一端设有半圆形固定块11，第一半圆外框2与第二半圆外框3的连接处设有活动式螺栓12与固定螺纹孔道13。
19.螺纹管道7通过焊接的方式固定在第一半圆外框2与第二半圆外框3的内表面，并且螺纹管道7设置有若干个，若干个螺纹管道7的大小结构相同，柱形抵块9的侧面设有螺纹孔，并且柱形抵块侧面的螺纹孔与螺栓8相匹配，固定支架10与第一半圆外框2和第二半圆外框3的外表面通过焊接的方式进行固定连接，螺栓8设置有两个，并且两个螺栓8的大小型号相同。
20.工作原理：请参阅图1与图2，当需要对桃树树苗进行固定扶正时，使得桃树树苗处于第一半圆外框2与第二半圆外框3的内部，将螺栓8拧进螺纹管道7内，螺栓8拧紧后，再将柱形抵块9在螺栓8上拧紧，两个柱形抵块9会对桃树树苗的树干相互施加一定的压力，达到固定扶正的效果，然后将活动式螺栓12拧进固定螺纹孔道13实现第一半圆外框2与第二半圆外框3的固定，半圆形固定块11会对树干的上部分进行固定，当树干在生长时，对于树干生长不同时期需求的扶正高度不同时，将螺栓8固定在对应的螺纹管道7上即可。
21.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
22.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
