一种可拆卸式羊圈的制作方法

1.本实用新型涉及畜牧养殖技术领域，具体为一种可拆卸式羊圈。


背景技术：

2.羊圈是指圈养羊的地方，羊圈一般用木头围成一个圈来圈养羊，主要起保护作用，羊圈是羊长期生活的地方，它的主要任务是为山羊提供安全的环境条件，例如，申请号为：201720597182.4的一种可拆卸式分栏羊圈，本实用新型通过隔离圈舍的形式隔离成多个小圈舍，最大限度的减少了用工成本和建设投资成本，可不受环境条件的限制，随时进行调节，隔离成多个小圈栏进行分群养殖，维护使用方便，但是现有的可拆卸式羊圈，连接不方便，不便于安装，导致整体机构的实用性下降，不方便对羊进行喂料，功能单一，很难满足养殖业中对羊圈的使用需求。


技术实现要素：

3.本实用新型的目的在于提供一种可拆卸式羊圈，以解决上述背景技术中提出现有的可拆卸式羊圈，连接不方便，不便于安装，导致整体机构的实用性下降的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种可拆卸式羊圈，包括底座、套板、左支柱和右支柱，所述底座的上表面固接有套板，所述套板的左端设有左支柱，所述左支柱的底端与底座相固接，所述套板的右端设有右支柱，所述右支柱的底端与底座相固接，所述左支柱的左端固接有连接机构；
5.所述连接机构包括套筒、插杆、挡板、弹簧和拉环；
6.两个所述套筒的内部均套接有插杆，所述插杆与套筒间隙配合，所述插杆的外壁固接有挡板，所述挡板的外壁与套筒间隙配合，所述插杆的外壁套接有弹簧，所述弹簧与插杆间隙配合，所述弹簧的上下两端分别与套筒和挡板相贴合，所述插杆的顶端固接有拉环。插杆方便卡座与卡环之间的连接。
7.优选的，所述套筒关于左支柱等距分布。两个套筒可以时连接稳定。
8.优选的，所述套板的左右两端对称固接有横杆，所述横杆远离套板的一端分别与左支柱和右支柱相固接，所述左支柱的左端固接有卡座，两个所述卡座的内部均与插杆间隙配合，所述右支柱的右端固接有卡环，所述底座的上表面套接有料槽，两个所述料槽均与底座间隙配合。横杆可以增加整体机构的强度。
9.优选的，所述套板的外壁安装有遮挡机构；
10.所述遮挡机构包括网板、槽板、护壳、支撑板和销杆；
11.两个所述网板的左右两端均套接有槽板，多个所述槽板的外壁分别与套板、左支柱和右支柱相固接，所述网板的顶端固接有护壳，所述护壳的下表面与横杆紧密贴合，所述护壳的内部设有支撑板，所述支撑板的内部通过销杆与护壳活动相连。网板的上下移动方便羊喂料。
12.优选的，所述网板与槽板组成滑动机构。网板可以在槽板之间上下移动。
13.优选的，所述网板的孔径为10
‑
20mm。方便通风，节省物料。
14.优选的，所述套板的内部安装有升降机构；
15.所述升降机构包括竖杆、螺纹销、螺母、盖板和螺丝；
16.所述竖杆的外壁与套板间隙配合，所述竖杆的左右两侧底部均固接有螺纹销，两个所述螺纹销的外壁均贯穿套板与螺母螺纹连接，所述竖杆的顶端套接有盖板，所述盖板与竖杆间隙配合，所述盖板的左右两端均通过螺丝与套板螺纹连接。竖杆顶端连接遮荫网，增加整体机构的功能性。
17.优选的，所述竖杆与盖板垂直设置。方便对盖板进行固定。
18.与现有技术相比，本实用新型的有益效果是：该可拆卸式羊圈，相比传统技术，具有以下优点：
19.通过护壳、插杆、卡座、卡环、弹簧和挡板等的配合使用，利用弹簧的弹力顶动挡板带动插杆插入到卡座和卡环中，进而对多个整体装置进行连接，使用方便，可以根据不同的使用需求选定装置的具体数量，提高整体机构的实用性。
20.通过网板、槽板、护壳、支撑板和销杆等的配合使用，采用网板进行遮挡，节省物料，且网板可以上下移动，方便羊吃料。
21.通过竖杆、螺纹销、螺母和盖板等的配合使用，竖杆在套板中可以上下移动，且在竖杆的顶端连接遮荫网，方便羊群在夏天乘凉，大大满足养殖业中对羊圈的使用需求，有利于推广使用。
附图说明

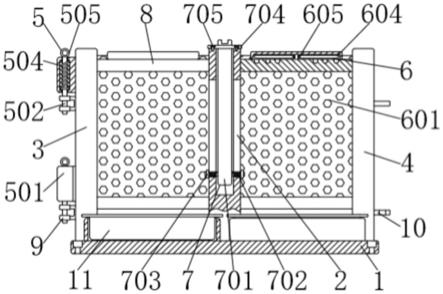

22.图1为本实用新型结构示意图；
23.图2为图1中后视图；
24.图3为图1中右视图；
25.图4为图1中连接机构与左支柱连接结构示意图。
26.图中：1、底座，2、套板，3、左支柱，4、右支柱，5、连接机构，501、套筒，502、插杆，503、挡板，504、弹簧，505、拉环，6、遮挡机构，601、网板，602、槽板，603、护壳，604、支撑板，605、销杆，7、升降机构， 701、竖杆，702、螺纹销，703、螺母，704、盖板，705、螺丝，8、横杆， 9、卡座，10、卡环，11、料槽。
具体实施方式
27.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.请参阅图1
‑
4，本实用新型提供一种技术方案：一种可拆卸式羊圈，包括底座1、套板2、左支柱3和右支柱4，底座1的上表面固接有套板2，套板2 的左端设有左支柱3，套板2的内部加工有滑槽，左支柱3的底端与底座1相固接，套板2的右端设有右支柱4，右支柱4的底端与底座1相固接，左支柱 3的左端固接有连接机构5，连接机构5包括套筒501、插杆502、挡板503、弹簧504和拉环505，两个套筒501的内部均套接有插杆502，插杆502与套筒501间隙
配合，插杆502在套筒501中移动，插杆502的外壁固接有挡板 503，挡板503的外壁与套筒501间隙配合，插杆502的外壁套接有弹簧504，弹簧504与插杆502间隙配合，弹簧504的上下两端分别与套筒501和挡板 503相贴合，插杆502带动挡板503将弹簧504在套筒501中压缩，插杆502 的顶端固接有拉环505，拉环505带动插杆502移动，套筒501关于左支柱3 等距分布，在左支柱3的左端固接有两个套筒501。
29.套板2的左右两端对称固接有横杆8，在套板2的左右两端固接有四个横杆8，横杆8远离套板2的一端分别与左支柱3和右支柱4相固接，左支柱3 的右端通过横杆8与套板2相固接，右支柱4的左端通过横杆8与套板2固接，左支柱3的左端固接有卡座9，两个卡座9的内部均与插杆502间隙配合，插杆502的外壁与卡环10和卡座9均间隙配合，右支柱4的右端固接有卡环10，底座1的上表面套接有料槽11，每个底座1的上表面均安装有两个料槽11，两个料槽11均与底座1间隙配合，料槽11可以从底座1的上表面拆卸下来。
30.套板2的外壁安装有遮挡机构6，遮挡机构6包括网板601、槽板602、护壳603、支撑板604和销杆605，两个网板601的左右两端均套接有槽板602，四个槽板602的外壁分别与套板2、左支柱3和右支柱4相固接，在套板2的外壁固接有两个槽板602，左支柱3和右支柱4的外壁均固接有一个槽板602，网板601的顶端固接有护壳603，护壳603的下表面与横杆8紧密贴合，护壳 603的内部设有支撑板604，支撑板604的内部通过销杆605与护壳603活动相连，支撑板604通过销杆605在护壳603中转动，网板601与槽板602组成滑动机构，网板601的孔径为10
‑
20mm。
31.套板2的内部安装有升降机构7，升降机构7包括竖杆701、螺纹销702、螺母703、盖板704和螺丝705，竖杆701的外壁与套板2间隙配合，竖杆701 可以在套板2中上下移动，竖杆701的左右两侧底部均固接有螺纹销702，两个螺纹销702的外壁均贯穿套板2与螺母703螺纹连接，螺纹销702可以在套板2中上下移动，竖杆701的顶端套接有盖板704，盖板704与竖杆701间隙配合，盖板704的左右两端均通过螺丝705与套板2螺纹连接，竖杆701 与盖板704垂直设置，螺丝705将盖板704连接在套板2的顶端。
32.本实例中，将多个整体机构进行拼接时，首先向上拉动拉环505通过插杆502带动挡板503将弹簧504在套筒501中压缩，与此同时，插杆502的底端与卡座9分离，然后将另一个整体机构右端的卡环10插入到卡座9中，松开拉环505，在弹簧504的弹力作用下推动挡板503带动插杆502贯穿卡座 9和卡环10，进而将两个整体机构连接在一起，根据实际使用需要对多个整体机构进行拼接组成羊圈，使用螺栓贯穿底座1的通孔与地面连接，当需要将圈中的羊进行喂料时，在槽板602之间向上拉动网板601，网板601带动护壳603与横杆8分离，根据使用需求在护壳603中转动支撑板604，将支撑板 604的底端插入到横杆8的卡槽中，羊通过网板601与底座1之间的缝隙在料槽11中吃料，在夏天当需要对羊群进行遮荫时，在套板2中向上移动竖杆701，竖杆701移动到合适的位置后在螺纹销702的外壁拧紧螺母703，进而对竖杆 701进行位置固定，随后将遮阳网的四角绑在竖杆701的顶端，实现遮荫。
