一种农业灌溉用节水设备的制作方法

1.本实用新型涉及一种节水设备，具体是一种农业灌溉用节水设备，属于农业灌溉应用技术领域。


背景技术：

2.农业灌溉方式一般可分为为传统的地面灌溉、普通喷灌以及微灌。传统地面灌溉包括畦灌、沟灌、淹灌和漫灌，但这类灌溉方式往往耗水量大、水的利用力较低，是一类很不合理的农业灌溉方式，另外，普通喷灌技术是中国农业生产中较普遍的灌溉方式。但普通喷灌技术的水的利用效率也不高。现代农业微灌溉技术包括微喷灌、滴灌、渗灌等。这些灌溉技术一般节水性能好、水的利用率较传统灌溉模式高，当然，也存在着一些弊端。
3.目前现有的农业灌溉通常采用水管直接进行灌溉，由于现有的农业喷洒装置在使用时，无法对水源进行调节大小，从而导致对水源的浪费，不方便使用者的使用，且现有的农业灌溉不方便调整灌溉的方向和角度，降低了农业喷洒的实用性。因此，针对上述问题提出一种农业灌溉用节水设备。


技术实现要素：

4.本实用新型的目的就在于为了解决上述问题而提供一种农业灌溉用节水设备。
5.本实用新型通过以下技术方案来实现上述目的，一种农业灌溉用节水设备，包括底座以及角度调节装置和流量调节装置；
6.所述角度调节装置包括固定连接在底座底端的固定管，所述底座的顶端固定连接限位块，所述底座通过固定轴转动连接活动座，所述活动座的一端内部固定连接固定套；
7.所述流量调节装置包括套接在固定套内部的喷管，所述喷管的一端侧壁固定连接固定筒，所述固定筒的内部滑动连接传动杆，所述传动杆的一端固定连接调节杆，所述调节杆滑动连接固定筒。
8.优选的，所述固定管的内部螺纹连接螺杆，所述螺杆的底端通过轴承转动连接底板，所述底板的底端通过转轴转动连接插杆。
9.优选的，所述限位块的顶端通过转轴转动连接限位套，所述限位套的内部套接活动杆，所述活动杆的一端通过转轴转动连接活动座的一端侧壁，所述活动杆的另一端固定连接把手。
10.优选的，所述喷管的一端固定连接连接头，所述连接头的内部螺纹连接进水管的一端。
11.优选的，所述传动杆的一端固定连接挡板，所述挡板的内部开有等距分布的通孔，所述喷管的一端螺纹连接喷头，所述传动杆滑动连接喷管的侧壁内部。
12.优选的，所述传动杆的一端侧壁开有定位孔，所述定位孔螺纹连接定位螺栓，所述定位螺栓螺纹连接在固定筒的一端侧壁内部。
13.本实用新型的有益效果是：
14.1、通过轴承转动螺杆，螺杆与固定管螺纹连接，螺杆进入固定管的内部，从而调整底座的高度，通过拉动把手，把手带动活动杆穿过限位套，活动杆通过转轴带动活动座通过固定轴与底座转动一定的角度，从而调整喷管一端喷头喷出的角度，通过轴承转动螺杆，螺杆带动固定管和底座旋转一定的方向，从而方便对不同方向进行灌溉。
15.2、通过将喷管插入固定套内，将进水管的一端连接外接水泵，进水管的另一端螺纹连接连接头，然后通过拉动调节杆，调节杆带动传动杆与喷管滑动连接，传动杆带动挡板在喷管的内部移动，通过调整挡板在喷管内的位置，通过转动定位螺栓，定位螺栓插入传动杆内部的定位孔内，继而将传动杆的位置固定，从而调整喷管内部的流量大小，继而节约水源。
附图说明
16.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

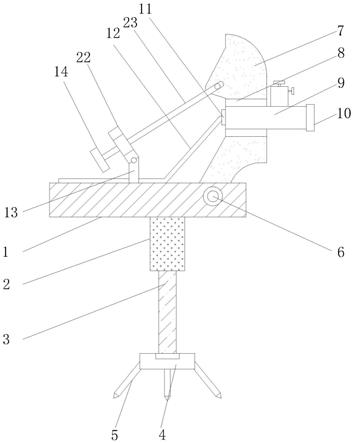

17.图1为本实用新型整体结构示意图；
18.图2为本实用新型喷管和固定筒的内部结构示意图；
19.图3为本实用新型螺杆、底板和插杆的位置示意图。
20.图中：1、底座，2、固定管，3、螺杆，4、底板，5、插杆，6、固定轴，7、活动座，8、固定套，9、喷管，10、喷头，11、连接头，12、进水管，13、限位块，14、把手，15、固定筒，16、调节杆，17、传动杆，18、定位螺栓，19、挡板，20、通孔，21、定位孔，22、限位套，23、活动杆。
具体实施方式
21.为使得本实用新型的实用新型目的、特征、优点能够更加的明显和易懂，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，下面所描述的实施例仅仅是本实用新型一部分实施例，而非全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
22.下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。
23.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
24.请参阅图1-3所示，一种农业灌溉用节水设备，包括底座1以及角度调节装置和流量调节装置；
25.所述角度调节装置包括固定连接在底座1底端的固定管2，所述底座1的顶端固定连接限位块13，所述底座1通过固定轴6转动连接活动座7，所述活动座7的一端内部固定连接固定套8；
26.所述流量调节装置包括套接在固定套8内部的喷管9，所述喷管9的一端侧壁固定
连接固定筒15，所述固定筒15的内部滑动连接传动杆17，所述传动杆17的一端固定连接调节杆16，所述调节杆16滑动连接固定筒15。
27.所述固定管2的内部螺纹连接螺杆3，所述螺杆3的底端通过轴承转动连接底板4，所述底板4的底端通过转轴转动连接插杆5，结构更加合理，便于连接；所述限位块13的顶端通过转轴转动连接限位套22，所述限位套22的内部套接活动杆23，所述活动杆23的一端通过转轴转动连接活动座7的一端侧壁，所述活动杆23的另一端固定连接把手14，结构更加合理，便于连接；所述喷管9的一端固定连接连接头11，所述连接头11的内部螺纹连接进水管12的一端；所述传动杆17的一端固定连接挡板19，所述挡板19的内部开有等距分布的通孔20，所述喷管9的一端螺纹连接喷头10，所述传动杆17滑动连接喷管9的侧壁内部，结构更加合理，便于连接；所述传动杆17的一端侧壁开有定位孔21，所述定位孔21螺纹连接定位螺栓18，所述定位螺栓18螺纹连接在固定筒15的一端侧壁内部，结构更加合理，便于连接。
28.本实用新型在使用时，首先将本装置通过底板4底端的插杆5插入土壤内，然后通过轴承转动螺杆3，螺杆3与固定管2螺纹连接，螺杆3进入固定管2的内部，从而调整底座1的高度，然后将喷管9插入固定套8内，将进水管12的一端连接外接水泵，进水管12的另一端螺纹连接连接头11，然后通过拉动调节杆16，调节杆16带动传动杆17与喷管9滑动连接，传动杆17带动挡板19在喷管9的内部移动，通过调整挡板19在喷管9内的位置，通过转动定位螺栓18，定位螺栓18插入传动杆17内部的定位孔21内，继而将传动杆17的位置固定，从而调整喷管9内部的流量大小，继而节约水源，然后通过拉动把手14，把手14带动活动杆23穿过限位套22，活动杆23通过转轴带动活动座7通过固定轴6与底座1转动一定的角度，从而调整喷管9一端喷头10喷出的角度，通过轴承转动螺杆3，螺杆3带动固定管2和底座1旋转一定的方向，从而方便对不同方向进行灌溉。
29.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的得同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
30.以上所述，以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
