一种猫用的猫爬架固定装置的制作方法

1.本实用新型涉及猫爬架技术领域，尤其涉及一种猫用的猫爬架固定装置。


背景技术：

2.随着社会的发展，宠物猫凭借其乖巧的外表和温顺的性情而广受人们的喜爱。但是由于人们开始群居于狭小的都市，人们的家庭生活空间进一步压缩，相应的，宠物猫的活动空间也随之减小，而宠物猫生性好动，长期缺少活动使得宠物猫性情古怪且容易得肥胖症。
3.为了能让宠物猫在有限的房间内获得更多且更舒适的空间，现有市场有供猫玩耍的猫爬架，现在的猫爬架都是使用几个支撑腿固定在家庭里，但是猫都是在猫爬架蹦蹦跳跳，如果固定不稳定可能会将猫爬架弄倾倒，不利于使用的安全性，因此亟需一种猫用的猫爬架固定装置来解决上述问题。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种猫用的猫爬架固定装置，可以有效的解决背景技术提出来的问题。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种猫用的猫爬架固定装置，包括固定底座，所述固定底座顶部外壁安装有等距离分布的限位柱，且限位柱一侧外壁转动连接有锁紧螺栓，锁紧螺栓一侧外壁安装有橡胶块。
7.优选的，所述固定底座顶部外壁开设有等距离分布的连接槽，且连接槽底部外壁开设有矩形槽。
8.优选的，所述连接槽内壁滑动连接有固定板，且固定板一侧外壁转动连接有螺纹杆，螺纹杆一侧外壁转动连接有橡胶吸盘。
9.优选的，所述固定板一侧外壁底部开设有滑动槽，且滑动槽内壁滑动连接有限位板，限位板与矩形槽相匹配。
10.优选的，所述固定底座的底部外壁开设有安装槽，且安装槽内壁滑动连接有挤压块。
11.优选的，所述挤压块顶部外壁安装有等距离分布的伸缩弹簧，且伸缩弹簧顶部外壁与安装槽顶部内壁固定连接。
12.优选的，所述挤压块底部外壁安装有等距离分布的橡胶凸块，且固定底座底部外壁安装有等距离分布的梯形橡胶块。
13.与现有技术相比，本实用新型的有益效果为：
14.1、通过设置在固定底座上的限位柱和锁紧螺栓，将猫爬架支撑腿插入到限位柱内部，然后使用锁紧螺栓进行固定，使得爬猫架稳定的固定在固定底座上，提高了装置使用的安全性。
15.2、通过设置有固定底座上的连接槽，将固定底座放入到靠墙的一侧，然后将固定板插入到连接槽中，然后将限位板插入到滑动槽中，来对固定板进行固定，然后通过转动螺纹杆使得橡胶吸盘对墙壁进行固定，能够进一步对固定底座固定，提高了固定底座固定的稳定性。
16.3、实施例2通过设置有挤压块底部的橡胶凸块，配合固定底座底部的梯形橡胶块，能够提高装置与地面的摩擦力，能够使得猫能够在猫爬架上玩耍，避免发生倾倒，使得装置变得更加完善。
附图说明

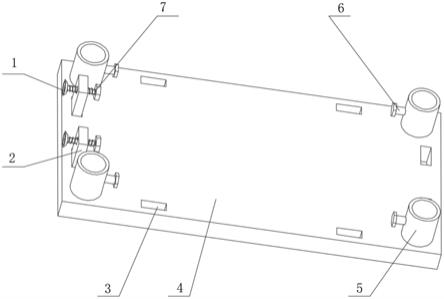

17.图1为本实用新型提出的一种猫用的猫爬架固定装置的主视结构示意图；
18.图2为本实用新型提出的一种猫用的猫爬架固定装置的固定底座剖视结构示意图；
19.图3为本实用新型提出的一种猫用的猫爬架固定装置的实施例2固定底座局部剖视结构示意图。
20.图中：1橡胶吸盘、2固定板、3连接槽、4固定底座、5限位柱、6锁紧螺栓、7螺纹杆、8限位板、9矩形槽、10挤压块、11伸缩弹簧、12梯形橡胶块、13橡胶凸块。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
22.实施例1
23.参照图1
‑
2，一种猫用的猫爬架固定装置，包括固定底座4，固定底座4顶部外壁安装有等距离分布的限位柱5，且限位柱5一侧外壁转动连接有锁紧螺栓6，锁紧螺栓6一侧外壁安装有橡胶块。
24.本实用新型中，固定底座4顶部外壁开设有等距离分布的连接槽3，且连接槽3底部外壁开设有矩形槽9，连接槽3内壁滑动连接有固定板2，且固定板2一侧外壁转动连接有螺纹杆7，螺纹杆7一侧外壁转动连接有橡胶吸盘1，固定板2一侧外壁底部开设有滑动槽，且滑动槽内壁滑动连接有限位板8，限位板8与矩形槽9相匹配，固定底座4的底部外壁开设有安装槽，且安装槽内壁滑动连接有挤压块10，挤压块10顶部外壁安装有等距离分布的伸缩弹簧11，且伸缩弹簧11顶部外壁与安装槽顶部内壁固定连接。
25.工作原理：通过设置在固定底座4上的限位柱5和锁紧螺栓6，将猫爬架支撑腿插入到限位柱5内部，然后使用锁紧螺栓6进行固定，使得爬猫架稳定的固定在固定底座4上，提高了装置使用的安全性，通过设置有固定底座4上的连接槽，将固定底座4放入到靠墙的一侧，然后将固定板2插入到连接槽3中，然后将限位板8插入到滑动槽中，来对固定板2进行固
定，然后通过转动螺纹杆7使得橡胶吸盘1对墙壁进行固定，能够进一步对固定底座4固定，提高了固定底座4固定的稳定性。
26.实施例2
27.参照图1
‑
3，一种猫用的猫爬架固定装置，还包括挤压块10底部外壁安装有等距离分布的橡胶凸块13，且固定底座4底部外壁安装有等距离分布的梯形橡胶块12。
28.工作原理：与实施例1相比，通过设置有挤压块10底部的橡胶凸块13，配合固定底座4底部的梯形橡胶块12，能够提高装置与地面的摩擦力，能够使得猫能够在猫爬架上玩耍，避免发生倾倒，使得装置变得更加完善。
29.本实用新型中使用到的标准零件均可以从市场上购买，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号。
30.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
