一种水稻秸秆还田的施肥装置的制作方法

1.本实用新型涉及农业机械技术领域,尤其涉及一种水稻秸秆还田的施肥装置。


背景技术:

2.专利号为cn206923309u的授权专利文件公开了一种水稻秸秆还田的施肥装置,包括机架,机架的左端设置有传送机构,传送机构左端连接有秸秆切割输送装置,传送机构右端连接有秸秆导管,秸秆导管的输出口与机架上的切碎装置的入口连接。
3.该装置在具体使用过程中存在以下不足支撑:秸秆直接通过秸秆导管进入切碎装置,田地较为潮湿时,秸秆上易粘附大量的淤泥,直接进行切碎淤泥极易粘附在切割刀片上,无法进行正常使用。


技术实现要素:

4.本实用新型的目的是为了解决背景技术中所提出的问题,而提出的一种水稻秸秆还田的施肥装置。
5.为了实现上述目的,本实用新型采用了如下技术方案:
6.一种水稻秸秆还田的施肥装置,包括与秸秆导管固定相连通的去泥罩以及与切碎装置固定连通的固定罩,所述去泥罩上开设有多个网孔,所述去泥罩内转动安装有环形座,所述环形座内固定安装有伺服电机,所述环形座内转动安装有两个转轴,且两个转轴之间安装有一个传动结构,且其右侧的转轴的一端固定安装在伺服电机的驱动端上,两个所述转轴上均固定套接有一个下料板,且两个下料板均位于环形座内,两个所述下料板相互靠近一端交错固定安装有多个刮刀,所述去泥罩与固定罩之间通过滑动结构安装有转动环,所述固定罩与转动环之间安装有转动结构,所述转动环的内壁上固定安装有多个转动杆,且转动杆的上端固定安装在环形座上。
7.在上述的一种水稻秸秆还田的施肥装置中,所述传动结构由两个传动齿轮、两个连接齿轮以及一个传动带组成,所述环形座的内壁上开设有槽体,且两个转轴的一端均转动安装在槽体的内壁上,两个所述转轴上均固定套接有一个传动齿轮,所述槽体内同轴转动安装有两个连接齿轮,且连接齿轮位于两个传动齿轮之间,且传动齿轮位于槽体内,且前方的连接齿轮与左侧的传动齿轮相啮合,且右侧的传动齿轮与后方的连接齿轮共同套设有一个传动带。
8.在上述的一种水稻秸秆还田的施肥装置中,所述滑动结构由两个环形滑槽以及两个连接块组成,所述去泥罩的下表面以及固定罩的上表面均开设有一个环形滑槽,所述转动环的上下表面均固定安装有一个连接块,且连接块滑动安装在相应的环形滑槽内。
9.在上述的一种水稻秸秆还田的施肥装置中,所述转动结构由电机、转动轴、齿轮以及齿环组成,所述固定罩的外壁上固定安装有电机,所述电机的驱动端上固定安装有转动轴,所述转动轴上固定安装有齿轮,所述转动环的外壁上固定安装有与齿轮相啮合的齿环。
10.在上述的一种水稻秸秆还田的施肥装置中,所述去泥罩的外壁上固定安装有支撑
块,且转动轴的上端转动安装在支撑块上。
11.与现有的技术相比,本实用新型优点在于:
12.1:利用环形座的转动对秸秆进行一个甩泥操作,避免秸秆上粘附过多的淤泥,影响后续的切割操作,且环形座上转动安装的挤压辊可对卡塞在网孔上的淤泥产生一个挤出效果。
13.2:利用可转动下料板以及交错配合设置的网孔的配合,可防止下料板上粘附较多的秸秆。
附图说明

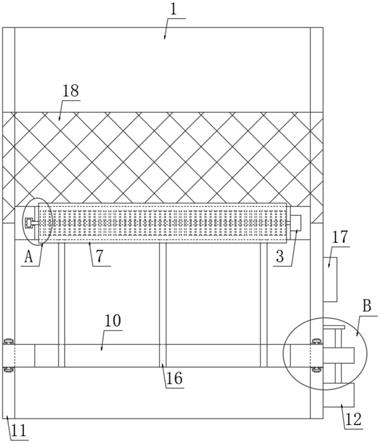

14.图1为本实用新型提出的一种水稻秸秆还田的施肥装置的结构示意图;
15.图2为图1中a部分的结构放大示意图;
16.图3为图1中b部分的结构放大示意图。
17.图中:1去泥罩、2环形座、3伺服电机、4转轴、5槽体、6传动结构、7下料板、8刮刀、9连接块、10转动环、11固定罩、12电机、13转动轴、14齿轮、15支撑块、16转动杆、17控制器、18网孔。
具体实施方式
18.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
19.在本实用新型的描述中,需要理解的是,术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
20.参照图1

3,一种水稻秸秆还田的施肥装置,包括与秸秆导管固定相连通的去泥罩1以及与切碎装置固定连通的固定罩11,去泥罩1上开设有多个网孔18,去泥罩1内转动安装有环形座2,环形座2内固定安装有伺服电机3,环形座2内转动安装有两个转轴4,且两个转轴4之间安装有一个传动结构6,且其右侧的转轴4的一端固定安装在伺服电机3的驱动端上,两个转轴4上均固定套接有一个下料板7,且两个下料板7均位于环形座2内;
21.上述值得注意的有以下几点:
22.1、下料板7相互远离一端安装在相应的转轴4上,需要打开时两下料板7相互靠近的一端同时向下转动。
23.2、两个下料板7相互靠近一端交错固定安装有多个刮刀8,刮刀8交错设置,在两下料板7由打开状态转动至遮挡状态时通过刮刀8的配合可对粘附在刮刀8上的秸秆产生更好的清理效果。
24.3、传动结构6由两个传动齿轮、两个连接齿轮以及一个传动带组成,环形座2的内壁上开设有槽体5,且两个转轴4的一端均转动安装在槽体5的内壁上,两个转轴4上均固定套接有一个传动齿轮,槽体5内同轴转动安装有两个连接齿轮,且连接齿轮位于两个传动齿
轮之间,且传动齿轮位于槽体5内,且前方的连接齿轮与左侧的传动齿轮相啮合,且右侧的传动齿轮与后方的连接齿轮共同套设有一个传动带。
25.4、伺服电机3具体可采用jsf 60

15

30

cf

1000伺服电机。
26.5、环形座2的上表面固定转动安装有一个挤压辊,且挤压辊的长度大于等于网孔18整体所处的高度,挤压辊可随着环形座2的转动一起进行运动,且运动过程中挤压辊本身可发生转动,从而将部分卡塞在网孔18上的淤泥产生一个挤出效果。
27.去泥罩1与固定罩11之间通过滑动结构安装有转动环10,固定罩11与转动环10之间安装有转动结构;
28.上述值得注意的有以下几点:
29.1、滑动结构由两个环形滑槽以及两个连接块9组成,去泥罩1的下表面以及固定罩11的上表面均开设有一个环形滑槽,转动环10的上下表面均固定安装有一个连接块9,且连接块9滑动安装在相应的环形滑槽内。
30.2、转动结构由电机12、转动轴13、齿轮14以及齿环组成,固定罩11的外壁上固定安装有电机12,电机12的驱动端上固定安装有转动轴13,转动轴13上固定安装有齿轮14,转动环10的外壁上固定安装有与齿轮14相啮合的齿环。
31.3、电机12采用日常生活、生产中常用的普通电机即可。
32.4、去泥罩1的外壁上固定安装有支撑块15,且转动轴13的上端转动安装在支撑块15上;支撑块15的设置对转动轴13的转动产生一个支撑效果,便于其更好的进行转动。
33.5、转动环10的内壁上固定安装有多个转动杆16,且转动杆16的上端固定安装在环形座2上;转动杆16的设置使得转动环10的转动会带动环形座2一起进行转动。
34.6、去泥罩1的外壁上固定安装有控制器17,且控制器17采用常见的plc控制器,且控制器17与电机12以及伺服电机3均为电连接。
35.进一步说明,上述固定连接,除非另有明确的规定和限定,否则应做广义理解,例如,可以是焊接,也可以是胶合,或者一体成型设置等本领域技术人员熟知的惯用手段。
36.本实用新型中,初始状态下,下料板7处于闭合状态,当带有淤泥的秸秆进入去泥罩1后,电机12开始工作,电机12工作通过转动轴13带动齿轮14进行转动,齿轮14转动带动转动环10进行转动,转动环10转动通过转动杆16带动环形座2进行转动,环形座2转动对位于其上的秸秆可产生一个转动效果,通过秸秆的转动将淤泥从去泥罩1内甩出(从网孔18甩出),一段时间后即可停止电机12,打开伺服电机3,伺服电机3工作在传动结构6的作用下实现两下料板7相互靠近端同时向下转动,从而使得秸秆穿过环形座2向下移动。
37.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
38.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范
围之内。
