一种具备辅助支撑的林业种植用挖坑机的制作方法

1.本实用新型属于林业种植技术领域，尤其涉及一种具备辅助支撑的林业种植用挖坑机。


背景技术：

2.林业是指保护生态环境保持生态平衡，培育和保护森林以取得木材和其他林产品、利用林木的自然特性以发挥防护作用的生产部门，是国民经济的重要组成部分之一，林业在人和生物圈中，通过先进的科学技术和管理手段，从事培育、保护、利用森林资源，充分发挥森林的多种效益，且能持续经营森林资源，促进人口、经济、社会、环境和资源协调发展的基础性产业和社会公益事业。
3.在林业种植中需要使用到挖坑机进行挖坑，挖坑机，是山地，丘岭，沟壑区植树造林，施肥快速挖坑的专用机械，现在林业种植用挖坑机为了方便使用者的使用一般会安装有支撑装置进行支撑，从而达到了省力的效果，林业种植用挖坑机事先需要与支撑装置进行安装，且当出现故障需要维修时，需要对挖坑机进行拆卸，但是现有的林业种植用挖坑机不方便与辅助支撑装置进行便捷的拆装，使用者操作不便，不便于使用者的使用。


技术实现要素：

4.针对现有技术存在的问题，本实用新型提供了一种具备辅助支撑的林业种植用挖坑机，具备方便使用者对挖坑机与辅助支撑装置之间进行便捷拆装，方便使用者使用的优点，解决了现有的林业种植用挖坑机不方便与辅助支撑装置进行便捷的拆装，使用者操作不便，不便于使用者使用的问题。
5.本实用新型是这样实现的，一种具备辅助支撑的林业种植用挖坑机，包括支撑架、推动装置、安装板和钻孔机，所述支撑架靠近所述推动装置的一侧与所述推动装置固定连接，所述钻孔机靠近所述安装板的一侧与所述安装板固定连接，所述安装板与所述支撑架配合使用，所述支撑架顶部的四角均固定连接有固定杆，所述固定杆的顶部转动连接有转板，所述转板的内部固定连接有定位机构，所述安装板靠近定位机构的一侧开设有与定位机构配合使用的定位槽。
6.作为本实用新型优选的，所述定位机构包括活动板和弹簧，所述活动板靠近所述弹簧的一侧与所述弹簧固定连接，所述弹簧远离所述活动板的一侧与所述转板的内壁固定连接，所述活动板远离弹簧的一侧固定连接有两个与定位槽配合使用的定位块。
7.作为本实用新型优选的，所述活动板的前侧和后侧均固定连接有滑块，所述转板内壁的前侧和后侧均开设有与滑块配合使用的滑槽。
8.作为本实用新型优选的，所述转板靠近定位块的一侧开设有与定位块配合使用的活动孔，所述定位块远离活动板的一侧穿过活动孔并延伸至定位槽的内腔。
9.作为本实用新型优选的，所述活动板的顶部固定连接有连接块，所述转板的顶部开设有活动槽，所述连接块的顶部穿过活动槽并延伸至转板的顶部固定连接有转柱。
10.作为本实用新型优选的，所述安装板顶部的四角均开设有与转板配合使用的安装槽，所述固定杆的表面套设有轴承座，所述轴承座的表面与转板固定连接。
11.与现有技术相比，本实用新型的有益效果如下：
12.1、本实用新型通过设置支撑架、定位机构、推动装置、固定杆、活动孔、安装板、钻孔机、活动槽、转板、滑块、安装槽、定位槽、连接块、转柱、轴承座和滑槽的配合使用，解决了现有的林业种植用挖坑机不方便与辅助支撑装置进行便捷的拆装，使用者操作不便，不便于使用者使用的问题。
13.2、本实用新型通过设置定位机构，弹簧的弹力通过活动板带动定位块运动至定位槽的内腔进行定位，从而实现了对支撑架与安装板之间进行定位的作用，防止了安装板的移动，进而实现了对钻孔机的固定，方便了使用者的使用。
14.3、本实用新型通过设置滑块和滑槽的配合使用，滑块在滑槽的内部进行滑动，从而有效的增加了活动板移动的稳定性，防止了活动板移动时发生偏斜，进而使定位机构稳定移动，方便了使用者的使用。
15.4、本实用新型通过设置活动孔，活动孔与定位块配合使用，有效的避免了定位块与转板之间的摩擦力，从而方便了定位块的移动，方便了使用者的使用。
16.5、本实用新型通过设置连接块和转柱的配合使用，方便了使用者控制定位机构的移动，从而方便了安装板与支撑架之间的拆装，通过设置活动槽，方便了使用者控制转柱和连接块的移动，方便了使用者的使用。
17.6、本实用新型通过设置安装槽，方便了安装板和支撑架的安装固定，通过设置轴承座，方便了使用者转动转板的移动，方便了使用者的使用。
附图说明

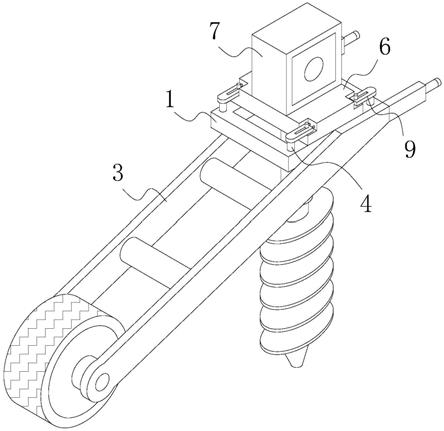

18.图1是本实用新型实施例提供的结构示意图；
19.图2是本实用新型实施例提供局部结构的立体图；
20.图3是本实用新型实施例提供图2中a处的局部放大图；
21.图4是本实用新型实施例提供局部结构的剖视图；
22.图5是本实用新型实施例提供局部结构的俯视剖视图。
23.图中：1、支撑架；2、定位机构；201、弹簧；202、活动板；203、定位块；3、推动装置；4、固定杆；5、活动孔；6、安装板；7、钻孔机；8、活动槽；9、转板；10、滑块；11、安装槽；12、定位槽；13、连接块；14、转柱；15、轴承座；16、滑槽。
具体实施方式
24.为能进一步了解本实用新型的

技术实现要素：
、特点及功效，兹例举以下实施例，并配合附图详细说明如下。
25.下面结合附图对本实用新型的结构作详细的描述。
26.如图1至图5所示，本实用新型实施例提供的一种具备辅助支撑的林业种植用挖坑机，包括支撑架1、推动装置3、安装板6和钻孔机7，支撑架1靠近推动装置3的一侧与推动装置3固定连接，钻孔机7靠近安装板6的一侧与安装板6固定连接，安装板6与支撑架1配合使用，支撑架1顶部的四角均固定连接有固定杆4，固定杆4的顶部转动连接有转板9，转板9的
内部固定连接有定位机构2，安装板6靠近定位机构2的一侧开设有与定位机构2配合使用的定位槽12。
27.参考图5，定位机构2包括活动板202和弹簧201，活动板202靠近弹簧201的一侧与弹簧201固定连接，弹簧201远离活动板202的一侧与转板9的内壁固定连接，活动板202远离弹簧201的一侧固定连接有两个与定位槽12配合使用的定位块203。
28.采用上述方案：通过设置定位机构2，弹簧201的弹力通过活动板202带动定位块203运动至定位槽12的内腔进行定位，从而实现了对支撑架1与安装板6之间进行定位的作用，防止了安装板6的移动，进而实现了对钻孔机7的固定，方便了使用者的使用。
29.参考图5，活动板202的前侧和后侧均固定连接有滑块10，转板9内壁的前侧和后侧均开设有与滑块10配合使用的滑槽16。
30.采用上述方案：通过设置滑块10和滑槽16的配合使用，滑块10在滑槽16的内部进行滑动，从而有效的增加了活动板202移动的稳定性，防止了活动板202移动时发生偏斜，进而使定位机构2稳定移动，方便了使用者的使用。
31.参考图3和图5，转板9靠近定位块203的一侧开设有与定位块203配合使用的活动孔5，定位块203远离活动板202的一侧穿过活动孔5并延伸至定位槽12的内腔。
32.采用上述方案：通过设置活动孔5，活动孔5与定位块203配合使用，有效的避免了定位块203与转板9之间的摩擦力，从而方便了定位块203的移动，方便了使用者的使用。
33.参考图3，活动板202的顶部固定连接有连接块13，转板9的顶部开设有活动槽8，连接块13的顶部穿过活动槽8并延伸至转板9的顶部固定连接有转柱14。
34.采用上述方案：通过设置连接块13和转柱14的配合使用，方便了使用者控制定位机构2的移动，从而方便了安装板6与支撑架1之间的拆装，通过设置活动槽8，方便了使用者控制转柱14和连接块13的移动，方便了使用者的使用。
35.参考图3和图4，安装板6顶部的四角均开设有与转板9配合使用的安装槽11，固定杆4的表面套设有轴承座15，轴承座15的表面与转板9固定连接。
36.采用上述方案：通过设置安装槽11，方便了安装板6和支撑架1的安装固定，通过设置轴承座15，方便了使用者转动转板9的移动，方便了使用者的使用。
37.本实用新型的工作原理：
38.在使用时，当使用者需要对钻孔机7进行拆卸维修时，使用者通过拉动转柱14的移动，转柱14带动连接块13在活动槽8的内部进行滑动，连接块13的移动带动活动板202的移动，活动板202移动带动滑块10在滑槽16的内部进行滑动，活动板202移动挤压弹簧201且带动定位块203运动出定位槽12的内腔，且定位块203运动至转板9的内腔，使用者通过转柱14转动转板9，转板9通过轴承座15在固定杆4的表面进行转动，从而使转板9运动出安装槽11的内腔，脱离对安装板6的定位，使用者对钻孔机7进行拆卸，方便了使用者对钻孔机7的维修，维修完成后需要对钻孔机7进行安装时，使用者控制安装板6与支撑架1接触，使用者控制转板9转动至安装槽11的内腔，且控制定位块203运动至定位槽12的内腔进行定位，从而实现了对钻孔机7的便捷安装，方便了使用者的使用。
39.综上所述：该具备辅助支撑的林业种植用挖坑机，通过设置支撑架1、定位机构2、推动装置3、固定杆4、活动孔5、安装板6、钻孔机7、活动槽8、转板9、滑块10、安装槽11、定位槽12、连接块13、转柱14、轴承座15和滑槽16的配合使用，解决了现有的林业种植用挖坑机
不方便与辅助支撑装置进行便捷的拆装，使用者操作不便，不便于使用者使用的问题。
40.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
41.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
