活检瓶及活检瓶组件的制作方法

1.本实用新型涉及医用工具的技术领域,尤其是涉及一种活检瓶及活检瓶组件。


背景技术:

2.活体组织检查是医学领域中一项常用的手段,需要使用活检瓶来保存从患者身上提取的活体组织。
3.现有技术中的活检设备,包括活检钳、滤纸以及活检瓶;滤纸保存在滤纸盒中,活检瓶中装有福尔马林溶液;使用时,将滤纸取出,用活检钳提取活体组织后,将活检钳夹住滤纸以令活体组织粘贴到滤纸上,然后将活检瓶瓶盖打开,再将滤纸放入活检瓶中的福尔马林溶液中进行浸泡,最后盖上瓶盖以保存;若一次性提取多个不同部位的活体组织,则将多个粘有不同活体组织的滤纸用夹子夹住,所有活体组织都提取完毕后,再依次将多个滤纸放入与其对应的多个活检瓶中进行保存。
4.但是,现有技术的方式,在活检钳将活体组织粘在滤纸上时,滤纸处于外部较为暴露的空间,存在空气中杂质粘在滤纸上的风险;若一次性提取多个不同部位的活体组织,由于多个滤纸是先被夹子夹住后放置,当所有活体组织都提取完毕后再放入对应的活检瓶,如此操作十分繁琐,且滤纸在外部环境中暴露的时间更长,空气中杂质吸附滤纸的可能性更大。


技术实现要素:

5.本实用新型提供了一种活检瓶及活检瓶组件,上述活检瓶在保障滤纸吸附性能的前提下,能够减少滤纸上吸附的杂质,从而提升提取到的活体组织的纯净度,且在提取多种活体组织时,操作简单方便。
6.为达到上述目的,本实用新型提供以下技术方案:
7.一种活检瓶,包括瓶身、瓶盖、隔离层以及滤纸;隔离层密封于瓶身的腔体内,且将腔体分为上腔和下腔,下腔用于呈装福尔马林溶液;上腔具有固定部,固定部和隔离层配合以将滤纸固定在上腔,且能够令滤纸的两个侧面与上腔的内壁之间均具有用于令活检钳夹取滤纸的空间。
8.本实用新型提供的活检瓶,在平时无需进行活体组织检测的时候,瓶盖盖紧瓶口处,滤纸就在瓶身的上腔中密封保存;当需要进行活体组织检测时,先用活检钳提取患者的活体组织,提取完毕后将瓶盖打开,将粘有患者活体组织的活检钳伸入瓶身的上腔,并夹住滤纸以令活体组织粘到滤纸上,然后用活检钳划破隔离层,直到滤纸落入下腔的福尔马林溶液中,最后将活检钳由瓶身的腔体中拿出,再盖紧瓶盖,则提取并保存活体组织的工作完毕,然后送到相关科室进行活体组织检测即可。
9.这种设置方式,不论是提取一种还是多种活体组织,由于滤纸一直在活检瓶的上腔中密封保存,且活检钳将活体组织粘到滤纸上的这一动作也是在上腔中进行,大量减少了滤纸在空气中暴露的时间,从而大大减少了空气中杂质粘在滤纸上的风险,有效提升了
提取到的活体组织的纯净度。另外,由于隔离层密封于瓶身的腔体中,则在隔离层被划破之前,上腔中的滤纸不会被下腔中的福尔马林溶液污染,且能够令滤纸保持干燥状态,避免了因滤纸被浸湿导致粘贴能力减弱的情况,保障了活体组织吸附到滤纸上的效率。还有,当提取多种活体组织时,无需像现有技术那样用先用夹子夹住滤纸,全部组织提取完毕后再统一放入活检瓶,本实施例的方式当滤纸粘接到活体组织后只需划破隔离层,滤纸即可落入下腔的福尔马林溶液中,步骤更加精简,操作方便快捷。
10.可选地,隔离层为锡纸。
11.可选地,固定部包括卡扣;卡扣与上腔的内壁固定连接,以形成固定部。
12.可选地,上腔的内壁具有凹槽,以形成固定部。
13.可选地,瓶身和/或瓶盖的外表面设置有用于记录患者信息的标签。
14.可选地,瓶盖与瓶身转动连接。
15.可选地,滤纸的材质为棉质纤维。
16.一种活检瓶组件,包括盒体以及上述的任一种活检瓶;盒体用于固定多个活检瓶。
17.可选地,盒体具有多个用于放置活检瓶的安装孔。
18.可选地,安装孔为盲孔。
附图说明

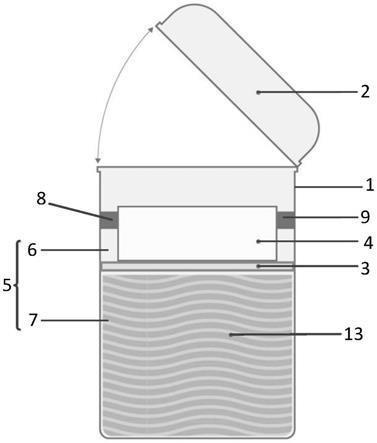

19.图1为本实用新型实施例提供的活检瓶的结构示意图;
20.图2为本实用新型施例提供的活检瓶与标签的连接示意图;
21.图3为本实用新型实施例提供的活检瓶组件的结构示意图。
22.图标:1-瓶身;2-瓶盖;3-隔离层;4-滤纸;5-腔体;6-上腔;7-下腔;8-固定部;9-卡扣;10-标签;11-盒体;12-安装孔;13-福尔马林溶液。
具体实施方式
23.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
24.图1为本实用新型实施例提供的活检瓶的结构示意图,如图1所示,本实用新型实施例提供的活检瓶,包括瓶身1、瓶盖2、隔离层3以及滤纸4;隔离层3密封于瓶身1的腔体5内,且将腔体5分为上腔6和下腔7,下腔7用于呈装福尔马林溶液13;上腔6具有固定部8,固定部8和隔离层3配合以将滤纸4固定在上腔6,且能够令滤纸4的两个侧面与上腔6的内壁之间均具有用于令活检钳夹取滤纸4的空间。
25.本实施例提供的活检瓶,在平时无需进行活体组织检测的时候,瓶盖2盖紧瓶口处,滤纸4就在瓶身1的上腔6中密封保存;当需要进行活体组织检测时,先用活检钳提取患者的活体组织,提取完毕后将瓶盖2打开,将粘有患者活体组织的活检钳伸入瓶身1的上腔6,并夹住滤纸4以令活体组织粘到滤纸4上,然后用活检钳划破隔离层3,直到滤纸4落入下腔7的福尔马林溶液13中,最后将活检钳由瓶身1的腔体5中拿出,再盖紧瓶盖2,则提取并保存活体组织的工作完毕,然后送到相关科室进行活体组织检测即可。
26.这种设置方式,不论是提取一种还是多种活体组织,由于滤纸4一直在活检瓶的上腔6中密封保存,且活检钳将活体组织粘到滤纸4上的这一动作也是在上腔6中进行,大量减少了滤纸4在空气中暴露的时间,从而大大减少了空气中杂质粘在滤纸4上的风险,有效提升了提取到的活体组织的纯净度。另外,由于隔离层3密封于瓶身1的腔体5中,则在隔离层3被划破之前,上腔6中的滤纸4不会被下腔7中的福尔马林溶液13污染,且能够令滤纸4保持干燥状态,避免了因滤纸4被浸湿导致粘贴能力减弱的情况,保障了活体组织吸附到滤纸4上的效率。还有,当提取多种活体组织时,无需像现有技术那样用先用夹子夹住滤纸4,全部组织提取完毕后再统一放入活检瓶,本实施例的方式当滤纸4粘接到活体组织后只需划破隔离层3,滤纸4即可落入下腔7的福尔马林溶液13中,步骤更加精简,操作方便快捷。
27.其中,滤纸4在上腔6中应保持直立状态或稍有倾斜,但是应满足滤纸4两个侧面不与上腔6的内壁接触,即:滤纸4的两个侧面与上腔6的内壁之间的距离应满足能够令活检钳的钳嘴伸入活检瓶的上腔6并夹住滤纸4的两个侧面,从而将活体组织粘在滤纸4上。
28.作为一种可选的实施例,活检瓶高度50mm,瓶身1内径30mm,瓶身1为圆柱体;需要说明的是,此处仅是举例出一个可行的实施例,活检瓶的形状及尺寸规格具体不受限定。
29.作为一种可选的实施例,隔离层3为锡纸。
30.本实施例中,锡纸的密封性较好,能够有效将瓶身1的上腔6和下腔7完全隔离,从而避免下腔7的福尔马林溶液13污染上腔6中的滤纸4,造成滤纸4湿润的情况,保障了滤纸4的干燥;另外,锡纸材质较软,当活体组织粘到滤纸4上后,操作者可轻松用活检钳将锡纸划破,以令滤纸4落入下腔7的福尔马林溶液13中,提高了工作效率;还有就是锡纸容易获取、且价格较低,节约了成本。
31.如图1所示,作为一种可选的实施例,固定部8包括卡扣9,卡扣9与上腔6的内壁固定连接,以形成固定部。
32.本实施例中,滤纸4的侧边与卡扣9卡接以保证滤纸4的两个侧面与上腔6的内壁之间的距离足够令活检钳的钳嘴伸入,从而保证活检钳能够夹住滤纸4的两个侧面。
33.作为一种可选的实施例,上腔6的内壁具有凹槽(图中未视出),以形成固定部8。
34.本实施例中,提取活体组织之前,滤纸4受到隔离层3的支持力而保存在瓶身1的上腔6中,滤纸4的侧边则卡在上腔6内壁的凹槽中,凹槽的设置能够令滤纸4在上腔6中保持固定形态,令滤纸4两侧与上腔6的内壁之间留有足够的空间,该空间满足活检钳的钳嘴能够伸入活检瓶的上腔6以夹住滤纸4的两个侧面。
35.凹槽的设置,工艺简单,且安装滤纸4时十分方便,只需将滤纸4的侧边卡入凹槽,并将滤纸4放置在隔离层3背离下腔7一侧的表面上即可。
36.需要说明的是,凹槽可设置多个,例如可在上腔6的内壁上对称设置两个凹槽,选用规格合适的滤纸4,令滤纸4的两个侧边分别卡入两个凹槽,这种设置方式能够令滤纸4更加稳定地被固定在上腔6。滤纸4的规格可通过剪裁等工艺改变,不做具体限制,满足滤纸4的两侧均能卡入上腔6内壁上的凹槽即可。
37.图2为本实用新型施例提供的活检瓶与标签的连接示意图,如图2所示,作为一种可选的实施例,瓶身1和/或瓶盖2的外表面设置有用于记录患者信息的标签10。
38.本实施例中,如图2所示,可在瓶身1和瓶盖2的外表面设置标签10,标签10用来填写患者姓名、科室、提取活体组织的部位等信息。
39.这种设置方式,当活体组织提取完毕后,可马上在标签10上填写患者的信息,以防止忘记提取的活体组织对应哪位患者或忘记提取部位的现象发生,标签10填写完毕后,可直接将活检瓶送到相关科室进行活体组织检测,无需再将活检瓶放入标本袋的步骤,提高了工作效率。
40.作为一种可选的实施例,瓶盖2与瓶身1转动连接。
41.若瓶盖2与瓶身1是可拆卸连接,则当将活检瓶送到相关科室进行检测的途中,若出现活检瓶大幅震动或晃动的现象,尤其是瓶盖2盖得不是很紧密时,则受到震动的影响,瓶盖2与瓶口的连接会越来越松弛,存在瓶盖2完全脱离瓶身1的风险,一旦瓶盖2脱离瓶身1,则活检瓶中液体很容易洒出,造成提取的活体组织损坏;因此,作为一种可选的实施例,如图1所示,瓶盖2的边缘处可与瓶口外边缘铰接,瓶盖2的转动方向如图1中箭头方向所示;如此设置,由于瓶盖2和瓶身1的铰接,使在运输过程中瓶盖2松动,瓶盖2也不至完全脱落,还是会覆盖在瓶口处,有效减少了活检瓶中液体洒出的情况。
42.另外,可在瓶口处设置密封圈,以令瓶盖2与瓶口连接更加紧密,有效减少了瓶盖2松动的现象,从而减小了活检瓶内液体洒落的概率。
43.作为一种可选的实施例,滤纸4的材质为棉质纤维。
44.本实施例中,棉质纤维表面有无数小孔可供液体粒子通过,而体积较大的固体粒子则不能通过,这种性质便于活体组织和活检钳的分离,从而节省了时间、提高了工作效率。
45.图3为本实用新型实施例提供的活检瓶组件的结构示意图,如图3所示,本实用新型实施例还提供了一种活检瓶组件,包括盒体11以及上述的任一种活检瓶;盒体11用于固定多个活检瓶。
46.本实施例中,通过盒体11对活检瓶进行固定,防止因碰撞等原因造成活检瓶损坏的现象的发生。
47.作为一种可选的实施例,盒体11上也可设置标签10,例如,盒体11上的标签10记录患者的姓名、年龄等身份信息,该盒体11上的活检瓶均对应同一患者,如此设置,则活检瓶上的标签10就无需记录患者的身份信息,仅记录科室、活体组织提取部位等信息即可,本实施例适用于需要提取多种活体组织的患者。
48.另外,也可以将不同的活检瓶贴上不同颜色的标签10,例如,红色标签10表示提取的活体组织部位为食管,黄色的标签10标示提取的活体组织部位为胃部,具体不做限定,起到区分作用即可。
49.如图3所示,作为一种可选的实施例,盒体11具有多个用于放置活检瓶的安装孔12。
50.本实施例中,每个安装孔12对应一个活检瓶。
51.作为一种可选的实施例,安装孔12为盲孔。
52.当需要移动盒体11中的多个活检瓶时,例如从一个桌子搬运到另一个桌子上,若安装孔12为通孔,则为避免活检瓶在移动过程中由通孔中掉落,只能将盒体和活检瓶分别移动;
53.而本实施例中,由于安装孔12为盲孔,操作者可将活检瓶组件整体移动,不必担心活检瓶在移动过程中掉落,提高了操作的效率。
54.需要说明的是,盲孔的深度可根据实际情况设置,以活检瓶放置于盲孔后不会倾倒为原则,具体尺寸不受限定。
55.显然,本领域的技术人员可以对本申请进行各种改动和变型而不脱离本申请的精神和范围。这样,倘若本申请的这些修改和变型属于本申请权利要求及其等同技术的范围之内,则本申请也意图包含这些改动和变型在内。
