一种园林用快速除草装置的制作方法

发布者:大鱼知产 点击: 发布时间:2021-03-30
一种园林用快速除草装置的制作方法

1.本实用新型涉及一种除草装置领域,具体为一种园林用快速除草装置。


背景技术:

2.中耕除草是传统的除草方法,生长在作物田间的杂草通过人工中耕和机械中耕可及时防除杂草,中耕除草针对性强,干净彻底,技术简单,不但可以防除杂草,而且给作物提供了良好生长条件。在作物生长的整个过程中,根据需要可进行多次中耕除草,除草时要抓住有利时机除早,除小,除彻底,不得留下小草,以免引起后患,群众在中耕除草总结出“宁除草芽,勿除草爷”,即要求把杂草消灭在萌芽时期,人工中耕除草目标明确,操作方便,不留机械行走的位置,除草效果好,不但可以除掉行间杂草,而且可以除掉株间的杂草,但方法比较落后,工作效率低。


技术实现要素:

3.本实用新型的目的在于:为了解决现有的除草工作效率低的问题,提供一种园林用快速除草装置。
4.为实现上述目的,本实用新型提供如下技术方案:一种园林用快速除草装置,包括推车,所述推车顶部一端的两侧皆设置有第一竖杆,所述第一竖杆的内侧皆设置有第一限位槽,所述第一竖杆之间设置有第一滑杆,所述第一滑杆的两端皆设置有与第一限位槽相匹配的第一限位块,所述第一滑杆的内部设置有螺纹孔,所述螺纹孔的内部设置有调节螺栓,所述第一滑杆的一侧设置有扶手,所述推车的上方设置有安装板,所述安装板的内部安装有电机,所述电机的输出端贯穿推车连接有第二转轴,所述第二转轴的底部设置有主动齿轮,所述推车顶部的两侧位于安装板的底部皆安装有电动伸缩杆,所述安装板顶部的两侧皆设置有贯穿推车的第一转轴,所述第一转轴的外侧皆设置有主动齿轮相互啮合的从动齿轮,所述推车顶部的两侧皆设置有第二竖板,所述第二竖板的内侧皆设置有第二限位槽,所述第二竖板之间位于第一转轴的外侧设置有第二滑杆,所述第二滑杆的两端皆设置有与第二限位槽相匹配的第二限位块,所述第一转轴的底部皆设置有镰刀。
5.优选地,所述第一限位槽、第一限位块的数目设置有两组,所述第一滑杆与第一竖杆通过第一限位槽、第一限位块滑动连接。
6.优选地,所述调节螺栓与第一竖杆、推车皆为转动连接。
7.优选地,所述电动伸缩杆的数目设置有两组,所述电动伸缩杆与安装板通过电焊固定连接。
8.优选地,所述镰刀、第一转轴的数目皆设置有两组,所述镰刀与第一转轴通过电焊固定连接。
9.优选地,所述第二限位槽、第二限位块的数目皆设置有两组,所述第二滑杆与第二竖板通过第二限位槽、第二限位块滑动连接。
10.与现有技术相比,本实用新型的有益效果是:
11.1.本实用新型通过设置的电机、主动齿轮、从动齿轮、电动伸缩杆、镰刀、第一转轴、第二转轴、第二滑杆,电动伸缩杆工作,可以带动镰刀向草靠近,电机工作,第二转轴可以带动主动给齿轮、从动齿轮、第一转轴以及镰刀进行转动,从而可以对草进行清除,结构简单,操作便捷,且镰刀的数目设置有两组,提高了除草的效率,节省大量的人力,第二滑杆两端的第二滑块与第二竖杆内侧的第二限位槽配合使用,可以增加镰刀除草时的稳定性;
12.2.本实用新型通过设置的调节螺栓、第一滑杆、第一竖杆,调节螺栓与第一滑杆内部的螺纹孔转动连接,第一滑杆两端的第一限位块与第一竖杆内侧的第一限位槽配合使用,可以使第一滑杆进行竖直方向上的运动,从而可以对扶手的高度进行调节,可以适用于不同身高、不同使用习惯的人的需求,增强了使用时的舒适性。
附图说明

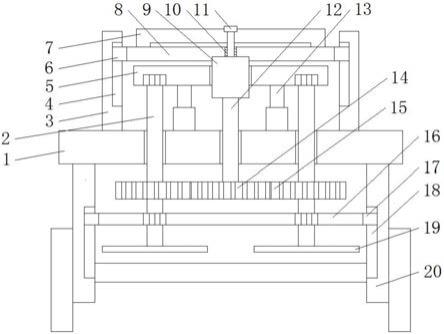

13.图1为本实用新型的结构示意图;
14.图2为本实用新型的侧视图;
15.图3为本实用新型的俯视图。
16.图中:1、推车;2、第一转轴;3、第一竖杆;4、第一限位槽;5、安装板;6、第一限位块;7、扶手;8、第一滑杆;9、电机;10、螺纹孔;11、调节螺栓;12、第二转轴;13、电动伸缩杆;14、主动齿轮;15、从动齿轮;16、第二滑杆;17、第二限位块;18、第二限位槽;19、镰刀;20、第二竖板。
具体实施方式
17.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
18.在本实用新型的描述中,需要说明的是,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”仅用于描述目的,而不能理解为指示或暗示相对重要性。在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“设置”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。下面根据本实用新型的整体结构,对其实施例进行说明。
19.本实用新型中提到的电机型号为:tc7122、电动伸缩杆型号为:gra-l36均可在市场或者私人订购所得。
20.请参阅图1-3,一种园林用快速除草装置,包括推车1,推车1顶部一端的两侧皆设置有第一竖杆3,第一竖杆3的内侧皆设置有第一限位槽4,第一竖杆3之间设置有第一滑杆8,第一滑杆8的两端皆设置有与第一限位槽4相匹配的第一限位块6,第一滑杆8的内部设置
有螺纹孔10,螺纹孔10的内部设置有调节螺栓11,第一滑杆8的一侧设置有扶手7,推车1的上方设置有安装板5,安装板5的内部安装有电机9,电机9的输出端贯穿推车1连接有第二转轴12,第二转轴12的底部设置有主动齿轮14,推车1顶部的两侧位于安装板5的底部皆安装有电动伸缩杆13,安装板5顶部的两侧皆设置有贯穿推车1的第一转轴2,第一转轴2的外侧皆设置有主动齿轮14相互啮合的从动齿轮15,推车1顶部的两侧皆设置有第二竖板20,第二竖板20的内侧皆设置有第二限位槽18,第二竖板20之间位于第一转轴2的外侧设置有第二滑杆16,第二滑杆16的两端皆设置有与第二限位槽18相匹配的第二限位块17,第一转轴2的底部皆设置有镰刀19。
21.请着重参阅图3,第一限位槽4、第一限位块6的数目设置有两组,第一滑杆8与第一竖杆3通过第一限位槽4、第一限位块6滑动连接,通过设置的第一限位槽4、第一限位块6,可以便于调节扶手的高度。
22.请着重参阅图2,调节螺栓11与第一竖杆3、推车1皆为转动连接,通过设置的调节螺栓11,可以对副手的高度进行调节。
23.请着重参阅图1,电动伸缩杆13的数目设置有两组,电动伸缩杆13与安装板5通过电焊固定连接,通过设置的电动伸缩杆13,可以使第一转轴2底端的镰刀19向草靠近。
24.请着重参阅图1,镰刀19、第一转轴2的数目皆设置有两组,镰刀19与第一转轴2通过电焊固定连接,通过设置的镰刀19、第一转轴2、电机9,可以对草进行清除。
25.请着重参阅图1,第二限位槽18、第二限位块17的数目皆设置有两组,第二滑杆16与第二竖板20通过第二限位槽18、第二限位块17滑动连接,通过设置的第二限位槽18、第二限位块17,可以增加镰刀除草时的稳定性。
26.工作原理:使用时,根据个人身高以及不同的使用习惯对扶手7的高度进行调节,转动调节螺栓11,在第一滑杆8两端的第一限位块6与第一竖杆3内侧的第一限位槽4的作用下,使得第一滑杆8进行竖直方向上的运动,增强了使用时的舒适性,通过扶手7将推车1推至需要除草的位置,打开电动伸缩杆13,电动伸缩杆13带动第一转轴2底端的镰刀19向草靠近,打开电机9,第二转轴12带动主动齿轮14、从动齿轮15、第一转轴2以及镰刀19进行转动,从而对草进行清除,结构简单,操作便捷。
27.对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
