四驱微耕机用前行走箱的制作方法

1.本实用新型涉及农业机械技术领域。


背景技术：

2.微耕机以小型柴油机或汽油机为动力，具有重量轻，体积小，结构简单等特点。微耕机广泛适用于平原、山区、丘陵的旱地、水田、果园等；配上相应机具可进行抽水、发电、喷药、喷淋等作业，是广大农民消费者替代牛耕的最佳选择。
3.目前，手扶式微耕机使用较为广泛，且多用于山地上；中国专利cn210016863u公开了一种农作物喷淋灌溉用微耕机，包括支撑机构，所述支撑机构顶部的左侧固定连接有喷淋机构，所述支撑机构顶部的右侧固定连接有耕地机构。本实用新型通过支架、车轮和扶把手的配合使用，能够更好的对本装置进行装配，更好的保证了使用的便利性，通过水箱、水泵、软管、喷淋管、连接管、补水管、过滤网和盖帽的配合使用，能够在耕地的同时对土地进行喷淋工作，不需要工作人员在耕地之后再进行喷淋工作，省时省力，极大的提高了工作效率，通过发动机、连接板、耕耙、从动皮带盘、遮挡板、主动皮带盘和皮带的配合使用，能够对土地进行快速的耕地工作，极大的保证了耕地效率。
4.上述微耕机主要是通过耕耙和耕刀的配合实现耕地处理，而耕耙主要是通过发动机、主动皮带盘、从动皮带盘和皮带的配合进行转动，实际使用过程中，传统的皮带通常为柔性材质，且皮带暴露在外面；耕地过程中，会存在石子四处飞溅，石子作用于皮带上使得皮带磨损更快，一段时间后皮带容易损坏而无法传动，导致微耕机不能正常耕地；并且，耕耙上的耕刀使用时间较长后不能直接换新，或更换其他形状的刀具，实用性不强。


技术实现要素：

5.本实用新型意在提供一种四驱微耕机用前行走箱，以解决目前微耕机耕耙上的耕刀使用时间较长后不能直接换新，或更换其他形状的刀具，实用性不强的问题。
6.为了达到上述目的，本实用新型的基础方案如下：四驱微耕机用前行走箱，包括微耕机本体，所述微耕机本体上可拆卸连接有法兰盘，且法兰盘上连通有支撑管，所述支撑管远离法兰盘的一端设有固定板，且固定板上可拆卸连接有前行走箱；所述前行走箱的侧壁上设有与支撑管相通的开口，所述前行走箱的两侧侧壁上以开口为中心对称设有圆孔，且圆孔内转动连接有传动轴，所述传动轴上周向等距设有若干侧臂，所述侧臂上设有连接螺纹孔。
7.基础方案的优点：
8.1、本方案将螺栓旋入连接螺纹孔内并与需要使用的耕刀连接，螺纹连接结构方便安装和拆卸；采用螺纹连接结构能够随时更换新的耕刀，或更换其他功能的机具，相较于现有技术，能够实现刀具的更新或更换，操作简便、实用性强。
9.2、本方案微耕机上将动力经支撑管、开口伸入前行走箱内并传递至传动轴上，使得传动轴转动，传动轴带动耕刀转动实现耕地，相较于目前通过皮带带动耕刀转动耕地的
方式，本方案将驱动传动轴转动的动力放置于前行走箱内，有效避免了使用皮带带来的弊端，进而保证了耕地的有效性和稳定性。
10.进一步，相邻两个所述侧臂沿传动轴的轴向方向相错设置。
11.通过上述设置，沿传动轴的轴向方向能够扩大耕刀作用于土地的宽度，使得侧臂上的耕刀能够作用于更多的土地，进而扩大了耕地面积。
12.进一步，所述前行走箱的侧壁上沿开口的边缘处设有若干安装台，且安装台上设有安装螺纹孔。
13.通过上述设置，将螺栓旋入安装螺纹孔内并与微耕机本体连接，以此将前行走箱安装在微耕机上，采用螺纹连接结构方便安装和拆卸。
14.进一步，所述安装台与前行走箱之间设有加强筋。
15.通过上述设置，通过加强筋一方面能够对安装台起到支撑作用，另一方面还能提高安装台与前行走箱连接的稳定性。
16.进一步，相邻两个所述安装台的加强筋固接。
17.通过上述设置，通过相邻两个安装台的加强筋连接，进一步提高安装台与前行走箱连接的稳定性。
18.进一步，所述前行走箱的侧壁上沿圆孔的边缘处设有环形块，且环形块与传动轴间隙配合。
19.通过上述设置，通过环形块能够对传动轴起到支撑作用，使得传动轴的转动稳定性更高。
20.进一步，所述环形块与前行走箱的侧壁之间设有支撑臂。
21.通过上述设置，通过支撑臂能够对环形块起到支撑作用，进而提高环形块与前行走箱连接的稳定性。
22.进一步，所述支撑臂呈三角形形状。
23.通过上述设置，根据三角形稳定性，进而提高对环形块支撑的稳定性，进一步提高环形块对传动轴支撑的稳定性。
24.进一步，还包括稳固块，所述稳固块上设有辅助孔，所述辅助孔与传动轴间隙配合；所述环形块上周向设有若干圆柱台，且圆柱台上设有圆柱螺纹孔；所述稳固块上周向设有若干圆形片，且圆形片的数量与圆柱台的数量一致；所述圆形片上设有圆形螺纹孔，且圆形螺纹孔与圆柱螺纹孔相通。
25.通过上述设置，将螺栓旋入圆形螺纹孔、圆柱螺纹内，通过螺栓连接稳固块与环形块；采用螺纹连接结构方便安装和拆卸。通过稳定块能够进一步延长对传动轴支撑的长度，使得传动轴的转动更稳定。
26.进一步，所述前行走箱远离开口的一侧侧壁上设有散热孔。
27.通过上述设置，散热孔能够用于散热，实用性强。
附图说明

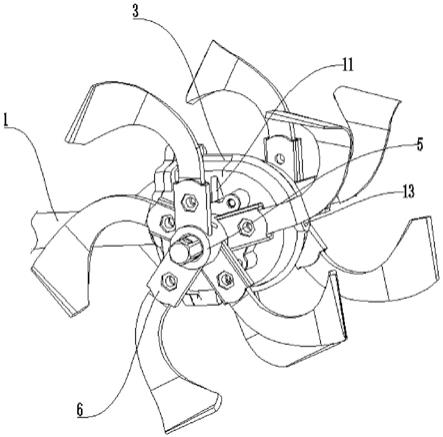

28.图1为本实用新型四驱微耕机用前行走箱实施例的结构示意图；
29.图2为前行走箱的结构示意图；
30.图3为前行走箱的剖视图。
具体实施方式
31.下面通过具体实施方式进一步详细说明：
32.说明书附图中的附图标记包括：支撑管1、固定板2、前行走箱3、开口4、传动轴5、侧臂6、安装台7、安装螺纹孔8、加强筋9、环形块10、支撑臂11、稳固块12、散热孔13、圆柱台14、圆形片15。
33.实施例
34.基本如附图1、附图2和附图3所示：四驱微耕机用前行走箱，包括微耕机本体，微耕机本体上通过螺栓连接有法兰盘，且法兰盘的中孔连通有支撑管1，支撑管1的右端焊接有固定板2，且固定板2上开有与支撑管1连通的通孔，固定板2上可拆卸连接有前行走箱3，前行走箱3呈侧卧的u型结构，前行走箱3的左侧侧壁上开有与通孔相通的开口4；前行走箱3的右侧侧壁上开有散热孔13。本实施例中，前行走箱3的可拆卸连接方式为：前行走箱3的侧壁上沿开口4的边缘处一体成型有6个安装台7，且每个安装台7上均开有安装螺纹孔8；前行走箱3的上、下两侧侧壁上均设置1个安装台7，前行走箱3的前、后两侧侧壁上均设置2个安装台7。安装台7与前行走箱3之间一体成型有加强筋9，且相邻两个安装台7的加强筋9一体成型。
35.前行走箱3的前、后两侧侧壁上以开口4为中心对称开有圆孔，圆孔的内壁上焊接有轴承，且轴承的内壁上固接有传动轴5；传动轴5上周向等距一体成型有5个侧臂6，且相邻两个侧臂6沿传动轴5的轴向方向相错设置；每个侧臂6上均开有连接螺纹孔。
36.前行走箱3的侧壁上沿圆孔的边缘处一体成型有环形块10，且环形块10与传动轴5间隙配合，环形块10与前行走箱3的侧壁之间一体成型有支撑臂11，且支撑臂11呈三角形形状；支撑臂11的数量为5个，5个支撑臂11周向设置在环形块10上。还包括稳固块12，稳固块12的中部开有辅助孔，辅助孔与传动轴5间隙配合；环形块10上周向等距一体成型有3个圆柱台14，且圆柱台14上开有圆柱螺纹孔；稳固块12上周向等距一体成型有3个圆形片15；圆形片15上开有圆形螺纹孔，且圆形螺纹孔与圆柱螺纹孔相通。
37.具体实施过程如下：
38.将螺栓旋入安装螺纹孔8内并与固定板2连接，以此将前行走箱3安装在固定板2，采用螺纹连接结构方便安装和拆卸。由于安装台7与前行走箱3之间设置有加强筋9，通过加强筋9一方面能够对安装台7起到支撑作用，另一方面还能提高安装台7与前行走箱3连接的稳定性，进而提高前行走箱3与固定板2连接的稳定性；并且，相邻两个安装台7的加强筋9一体成型，通过相邻两个安装台7的加强筋9固接，再次提高安装台7与前行走箱3连接的稳定性。
39.将螺栓旋入连接螺纹孔内并与需要使用的耕刀连接，采用螺纹连接结构能够随时更换新的耕刀，或更换其他形状的刀具，操作简便、实用性强。微耕机上将动力经支撑管1、开口4伸入前行走箱3内并传递至传动轴5上，使得传动轴5转动，传动轴5带动耕刀转动实现耕地，相较于目前通过皮带带动耕刀转动耕地的方式，本方案将驱动传动轴5转动的动力放置于支撑管1、前行走箱3内，有效避免了使用皮带带来的弊端，进而保证了耕地的有效性和稳定性。由于相邻两个侧臂6沿传动轴5的轴向方向相错设置，使得侧臂6上的耕刀能够作用于更多的土地，扩大了耕地面积。
40.通过环形块10能够对传动轴5起到支撑作用，使得传动轴5的转动稳定性更高；通
过支撑臂11能够对环形块10起到支撑作用，进而提高环形块10与前行走箱3连接的稳定性；并且，由于支撑臂11呈三角形，根据三角形稳定性，进而提高对环形块10支撑的稳定性。将螺栓旋入圆形螺纹孔、圆柱螺纹内，通过螺栓连接稳固块12与环形块10；采用螺纹连接结构方便安装和拆卸。通过稳定块能够进一步延长对传动轴5支撑的长度，使得传动轴5的转动更稳定。
41.前行走箱3上的散热孔13能够用于散热，实用性强。
42.以上所述的仅是本实用新型的实施例，方案中公知的具体结构和/或特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
