一种大蒜播种机的滚筒动力传导机构的制作方法

1.本实用新型涉及一种动力传导技术领域，具体是一种大蒜播种机的滚筒动力传导机构。


背景技术：

2.播种机以作物种子为播种对象的种植机械。用于某类或某种作物的播种机，常冠以作物种类名称，如谷物条播机、玉米穴播机、大蒜播种机、牧草撒播机等。
3.1636年在希腊制成第一台播种机。1830 年俄国人在畜力多铧犁上制成犁播机。1860年后，英美等国开始大量生产畜力谷物条播机。20世纪后相继出现了牵引和悬挂式谷物条播机，以及运用气力排种的播种机。50年代发展精密播种机。中国从20世纪50年代引进了谷物条播机、棉花播种机等。60年代先后研制成悬挂式谷物播种机、离心式播种机、通用机架播种机和气吸式播种机等多种类型，并研制成磨纹式排种器。到70年代，已形成播种中耕通用机和谷物联合播种机两个系列，同时研制成功了精密播种机。
4.目前市场上大部分的大蒜播种机在压土辊上的改进还未成熟，现有的压土辊不能实现对其高度进行调节，不利于人们实用方便性，且压土辊遇到潮湿泥土，潮湿泥土会吸附在压土辊表面，降低工作效率，为此，发明人综合上述各类因素提出一种大蒜播种机的滚筒动力传导机构。


技术实现要素：

5.本实用新型的目的在于提供一种大蒜播种机的滚筒动力传导机构，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种大蒜播种机的滚筒动力传导机构，包括固定架，所述固定架下表面两侧均设置支撑板，所述支撑板前端侧壁安装调节装置，所述调节装置前端侧壁上设置固定轴承，固定轴承内设置辊轴，所述辊轴中部套装有辊筒，所述辊筒位于两侧支撑板之间，所述辊筒两侧辊轴上均设置齿轮，所述齿轮上设置链条，所述链条上端穿过固定架连接上部播种装置，所述支撑板底端对应辊筒设置刮泥装置。
8.工作时，辊筒在地面滚动将播种后的土壤压实，通过辊筒转动带动辊轴转动，从而带动齿轮与链条进行运作，为播种装置提供动力，提升装置节约资源的能力，通过调节辊轴两侧固定轴承下方的调节装置，对辊筒的高度进行调节，便于辊筒应对不同高度的土壤，提升装置灵活性，在对土壤进行压实过程中，辊筒上吸附的泥土通过支撑板底部安装的刮泥装置进行清理，提升装置工作效率。
9.作为本实用新型的进一步方案：所述调节装置包括活动板，所述活动板为l型板，所述活动板设置在支撑板侧壁，所述支撑板侧壁对应活动板上方设置固定板，所述固定板通过升降螺纹杆连接下方活动板，所述升降螺纹杆底部设置固定螺帽，通过转动升降螺纹杆上下调节高度，提升装置灵活性。
10.作为本实用新型的再进一步方案：所述支撑板侧壁设置若干限位孔，所述固定轴承通过固定螺栓安装在活动板上，所述固定螺栓穿过活动板延伸至支撑板侧壁上的限位孔内，通过固定螺栓与限位孔提升装置稳定性。
11.作为本实用新型的再进一步方案：所述刮泥装置包括刮泥板，所述刮泥板为槽形板，所述刮泥板两端口部外侧壁设置安装螺栓，所述刮泥板通过安装螺栓固定在支撑板底部外侧壁上，通过刮泥板对辊筒上的泥土进行清理，节省人力，提升工作效率。
12.作为本实用新型的再进一步方案：所述刮泥板中部内侧壁设置刮刀，所述刮刀两侧均设置凸板，所述凸板上设置通孔，所述通孔内设置螺钉，通过螺钉与凸板上的通孔将刮刀固定在刮泥板中部内侧壁，提升刮泥板清理效果。
13.作为本实用新型的再进一步方案：所述两侧支撑板之间设置毛刷座，所述毛刷座安装在固定架底部中央，所述毛刷座底部安装硬毛刷，通过硬毛刷对刮泥结束时的辊筒进行进一步细致的清理，提升装置环保性。
14.作为本实用新型的再进一步方案：所述辊筒表面设置若干凸块，通过凸块增加滚动时的摩擦力，提升装置工作效率。
15.与现有技术相比，本实用新型具有以下几个方面的有益效果：
16.1、本实用新型提供一种大蒜播种机的滚筒动力传导机构，结构新颖且布局合理，工作时，辊筒在地面滚动将播种后的土壤压实，通过辊筒转动带动辊轴转动，从而带动齿轮与链条进行运作，为播种装置提供动力，提升装置节约资源的能力，通过调节辊轴两侧固定轴承下方的调节装置，对辊筒的高度进行调节，便于辊筒应对不同高度的土壤，提升装置灵活性，在对土壤进行压实过程中，辊筒上吸附的泥土通过支撑板底部安装的刮泥装置进行清理，提升装置工作效率。
17.2、本实用新型进一步设计调节装置，所述调节装置包括活动板，所述活动板为l型板，所述活动板设置在支撑板侧壁，所述支撑板侧壁对应活动板上方设置固定板，所述固定板通过升降螺纹杆连接下方活动板，所述升降螺纹杆底部设置固定螺帽，通过转动升降螺纹杆上下调节高度，提升装置灵活性；所述支撑板侧壁设置若干限位孔，所述固定轴承通过固定螺栓安装在活动板上，所述固定螺栓穿过活动板延伸至支撑板侧壁上的限位孔内，通过固定螺栓与限位孔提升装置稳定性。
18.3、本实用新型进一步设计刮泥板，所述刮泥装置包括刮泥板，所述刮泥板为槽形板，所述刮泥板两端口部外侧壁设置安装螺栓，所述刮泥板通过安装螺栓固定在支撑板底部外侧壁上，通过刮泥板对辊筒上的泥土进行清理，节省人力，提升工作效率；所述刮泥板中部内侧壁设置刮刀，所述刮刀两侧均设置凸板，所述凸板上设置通孔，所述通孔内设置螺钉，通过螺钉与凸板上的通孔将刮刀固定在刮泥板中部内侧壁，提升刮泥板清理效果。
19.4、本实用新型进一步在所述两侧支撑板之间设置毛刷座，所述毛刷座安装在固定架底部中央，所述毛刷座底部安装硬毛刷，通过硬毛刷对刮泥结束时的辊筒进行进一步细致的清理，提升装置环保性。
附图说明

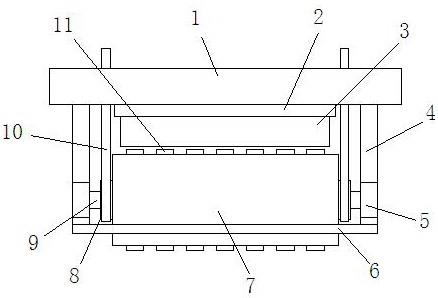

20.图1为一种大蒜播种机的滚筒动力传导机构的正视结构示意图；
21.图2为一种大蒜播种机的滚筒动力传导机构的侧视结构示意图；
22.图3为一种大蒜播种机的滚筒动力传导机构中调节装置的结构示意图；
23.图4为一种大蒜播种机的滚筒动力传导机构中刮泥装置的结构示意图；
24.图5为一种大蒜播种机的滚筒动力传导机构中刮泥装置的立体结构示意图。
25.图中：1、固定架；2、毛刷座；3、硬毛刷；4、支撑板；5、固定轴承；6、刮泥装置；7、辊筒；8、齿轮；9、辊轴；10、链条；11、凸块；12、调节装置；13、活动板；14、固定螺栓；15、固定螺帽；16、升降螺纹杆；17、固定板；18、限位孔；19、刮刀；20、凸板；21、螺钉；22、安装螺栓；23、通孔；24、刮泥板。
具体实施方式
26.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。
27.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
28.请参阅图1
‑
5，一种大蒜播种机的滚筒动力传导机构，包括固定架1，所述固定架1下表面两侧均设置支撑板4，所述支撑板4前端侧壁安装调节装置12，所述调节装置12前端侧壁上设置固定轴承5，固定轴承5内设置辊轴9，所述辊轴9中部套装有辊筒7，所述辊筒7位于两侧支撑板4之间，所述辊筒7两侧辊轴9上均设置齿轮8，所述齿轮8上设置链条10，所述链条10上端穿过固定架1连接上部播种装置，所述支撑板4底端对应辊筒7设置刮泥装置6。
29.所述调节装置12包括活动板13，所述活动板13为l型板，所述活动板13设置在支撑板4侧壁，所述支撑板4侧壁对应活动板13上方设置固定板17，所述固定板17通过升降螺纹杆16连接下方活动板13，所述升降螺纹杆16底部设置固定螺帽15，通过转动升降螺纹杆16上下调节高度，提升装置灵活性；所述支撑板4侧壁设置若干限位孔18，所述固定轴承5通过固定螺栓14安装在活动板13上，所述固定螺栓14穿过活动板13延伸至支撑板4侧壁上的限位孔18内，通过固定螺栓14与限位孔18提升装置稳定性。
30.所述刮泥装置6包括刮泥板24，所述刮泥板24为槽形板，所述刮泥板24两端口部外侧壁设置安装螺栓22，所述刮泥板24通过安装螺栓22固定在支撑板4底部外侧壁上，通过刮泥板24对辊筒7上的泥土进行清理，节省人力，提升工作效率；所述刮泥板24中部内侧壁设置刮刀19，所述刮刀19两侧均设置凸板20，所述凸板20上设置通孔23，所述通孔23内设置螺钉21，通过螺钉21与凸板20上的通孔23相配合将刮刀19固定在刮泥板24中部内侧壁，提升刮泥板24清理效果。
31.所述两侧支撑板4之间设置毛刷座2，所述毛刷座2安装在固定架1底部中央，所述毛刷座2底部安装硬毛刷3，通过硬毛刷3对刮泥结束时的辊筒7进行进一步细致的清理，提
升装置环保性；所述辊筒7表面设置若干凸块11，通过凸块11增加滚动时的摩擦力，提升装置工作效率。
32.本实用新型的工作原理是：工作时，辊筒7在地面滚动将播种后的土壤压实，通过辊筒7转动带动辊轴9转动，从而带动齿轮8与链条10进行运作，为播种装置提供动力，提升装置节约资源的能力，通过调节辊轴9两侧固定轴承5下方的调节装置12，对辊筒7的高度进行调节，便于辊筒7应对不同高度的土壤，提升装置灵活性，在对土壤进行压实过程中，辊筒7上吸附的泥土通过支撑板4底部安装的刮泥装置6进行清理，提升装置工作效率。
33.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
34.上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
