生态鱼缸的制作方法

1.本实用新型属于鱼缸技术领域，尤其涉及一种生态鱼缸。


背景技术：

2.随着人们生活水平的提高，鱼缸作为装饰品进入家庭、宾馆或办公场所。目前使用的鱼缸主要包括以下鱼缸本体，在鱼缸本体内设置有增氧机构，现有鱼缸存在以下缺陷：其一，性能单一，只是用来养殖观赏的鱼类，不能起到清新室内空气等作用，空气清新需要单独的空气清新装置，成本高，占用面积大；其二，养殖过程中，需要用增氧装置定期增氧，使用不方便；其三，定期清理鱼缸本体底部的鱼类粪便或杂物，清理难度大，清理不彻底；其四，鱼缸本体的水不流动，不但水中氧气少，影响鱼类生长，鱼类容易生病，而且容易在鱼缸内壁面造成苔藓类滋生，影响水质。


技术实现要素：

3.本实用新型要解决的技术问题就是提供一种可以清新室内空气、便于清理、自动增加鱼缸中水的氧气含量、有利于改善水质、易于鱼类生长、减少鱼类病害的生态鱼缸。
4.为解决上述问题，本实用新型生态鱼缸采用的技术方案为：包括鱼缸本体，在所述鱼缸本体上方设置有种植架，在所述种植架后方设置有柜体，在所述种植架上设置有至少一层种植台架，所述种植台架包括位于下方的种植水槽和位于种植水槽上方的带有种植孔的架板，在所述种植水槽上方设置有水槽进水口，在所述种植水槽侧壁上距离底部一定距离位置设置有溢水口，位于上方的种植水槽的溢水口通过连管与下方相邻种植水槽的水槽进水口连通，位于最下方的种植水槽的溢水口通过连管与鱼缸本体上方连通，位于最上方的种植水槽的水槽进水口与上水管连通，在所述鱼缸本体下方设置有出水口，该出水口通过导管、过滤机构、水消毒机构与上水管下端连接，在所述上水管下方设置有上水泵，在所述种植架后方的所述柜体中设置有雾化机构、气体消毒机构、负离子发生机构和风机，所述雾化机构与所述上水管连通，在相邻种植台架之间设置有出气口。
5.其附加技术特征为：
6.在所述种植架上设置有带有控制按钮的控制面板，所述控制按钮与控制机构控制连接；
7.在所述鱼缸本体内设置有与所述控制机构控制连接的氧浓度传感器；
8.在所述鱼缸本体外侧设置有与所述控制机构控制连接的空气质量传感器；
9.在位于上方的种植水槽下方设置有补光灯。
10.本实用新型所提供的生态鱼缸与现有技术相比，具有以下优点：其一，由于包括鱼缸本体，在所述鱼缸本体上方设置有种植架，在所述种植架后方设置有柜体，在所述种植架上设置有至少一层种植台架，所述种植台架包括位于下方的种植水槽和位于种植水槽上方的带有种植孔的架板，在所述种植水槽上方设置有水槽进水口，在所述种植水槽侧壁上距离底部一定距离位置设置有溢水口，位于上方的种植水槽的溢水口通过连管与下方相邻种
植水槽的水槽进水口连通，位于最下方的种植水槽的溢水口通过连管与鱼缸本体上方连通，位于最上方的种植水槽的水槽进水口与上水管连通，在所述鱼缸本体下方设置有出水口，该出水口通过导管、过滤机构、水消毒机构与上水管下端连接，在所述上水管下方设置有上水泵，在所述种植架后方的所述柜体中设置有雾化机构、气体消毒机构、负离子发生机构和风机，所述雾化机构与所述上水管连通，在相邻种植台架之间设置有出气口，鱼缸本体中的水经导管进入过滤机构和水消毒机构过滤和消毒后，经上水泵和上水管进入到最上端的种植水槽中，在该种植水槽中的水面达到该种植水槽的溢水口时，该种植水槽中的水经溢水口和连管进入下一个相邻的种植水槽，直至到达最下面的种植水槽，位于最下面种植水槽中的水经溢水口和连管进入鱼缸本体，在水下落过程中，溅起水花，从而增加鱼缸本体中水中的氧气含量，有利于鱼的生长，鱼缸本体中粪便等杂物经过滤机构过滤，不会在鱼缸本体中长时间堆积，改善了水质，鱼缸中的水经水消毒机构消毒，避免了水中病毒和细菌的产生，而且在种植台架上种植绿植，有效改善了室内空气质量，雾化机构将经过消毒后的水雾化，使室内空气更加湿润，负离子发生器产生的负离子可以提高室内负离子含量；而且气体消毒机构将空气中的细菌和病毒杀死，提高空气质量，气体消毒机构中可以采用活性炭或者活性锰，杀毒效果更好；其二，在所述种植架上设置有带有控制按钮的控制面板，所述控制按钮与控制机构控制连接，根据室内空气质量，可以通过控制按钮控制上水泵、雾化机构、负离子发生机构和风机等开启和关闭，使用更加方便；其三，由于在所述鱼缸本体内设置有与所述控制机构控制连接的氧浓度传感器；在所述鱼缸本体外侧设置有与所述控制机构控制连接的空气质量传感器，可以根据室内情况和鱼缸本体中水质情况，自动开启上水泵、雾化机构、负离子发生机构和风机等，使用更加方便；其四，由于在位于上方的种植水槽下方设置有补光灯，不但可以对绿植进行补光，利用绿植的生长，而且还可以使整体更加美观。
附图说明

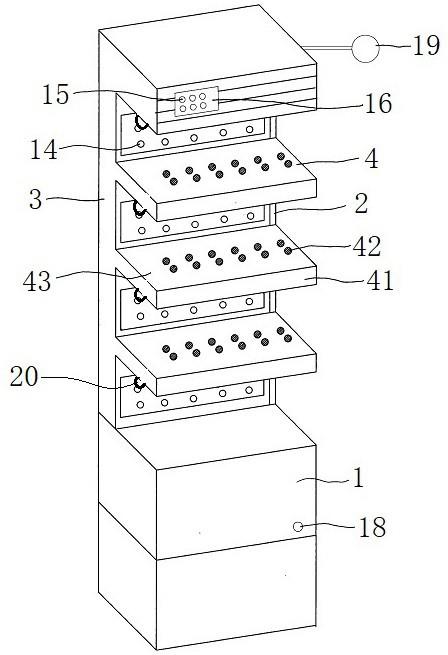

11.图1为本实用新型生态鱼缸的结构示意图；
12.图2为的生态鱼缸的柜体内部的结构示意图。
具体实施方式
13.下面结合附图和具体实施方式对本实用新型生态鱼缸的结构和使用原理做进一步详细说明。
14.如图1和图2所示，本实用新型生态鱼缸的结构示意图，本实用新型生态鱼缸包括鱼缸本体1，在鱼缸本体1上方设置有种植架2，在种植架2后方设置有柜体3，在种植架2上设置有至少一层种植台架4，种植台架4包括位于下方的种植水槽41和位于种植水槽41上方的带有种植孔42的架板43，在种植水槽41上方设置有水槽进水口44，在种植水槽41侧壁上距离底部一定距离位置设置有溢水口45，位于上方的种植水槽41的溢水口45通过连管46与下方相邻种植水槽41的水槽进水口44连通，位于最下方的种植水槽41的溢水口45通过连管46与鱼缸本体1上方连通，位于最上方的种植水槽41的水槽进水口44与上水管5连通，在鱼缸本体1下方设置有出水口6，该出水口6通过导管7、过滤机构8、水消毒机构9与上水管5的下端连接，在上水管5下方设置有上水泵10，在种植架2后方的柜体3中设置有雾化机构11、气
体消毒机构12、负离子发生器21和风机13，雾化机构11与上水管5连通，在相邻种植台架4之间设置有出气口14。
15.鱼缸本体1中的水经导管7进入过滤机构8和水消毒机构9过滤和消毒后，经上水泵10和上水管5进入到最上端的种植水槽41中，在该种植水槽41中的水面达到该种植水槽的溢水口45时，该种植水槽41中的水经溢水口45和连管46进入下一个相邻的种植水槽41，直至到达最下面的种植水槽41，位于最下面种植水槽41中的水经溢水口45和连管进入鱼缸本体1，在水下落过程中，溅起水花，从而增加鱼缸本体1中水中的氧气含量，有利于鱼的生长，鱼缸本体1中的粪便等杂物经过滤机构8过滤，不会在鱼缸本体1中长时间堆积，改善了水质，鱼缸中的水经水消毒机构9消毒，避免了水中病毒和细菌的产生，而且在种植台架上种植绿植，有效改善了室内空气质量，雾化机构11将经过消毒后的水雾化，使室内空气更加湿润，负离子发生器21产生的负离子可以提高室内负离子含量，而且气体消毒机构12将空气中的细菌和病毒杀死，提高空气质量，气体消毒机构中可以采用活性炭或者活性锰，杀毒效果更好。
16.在种植架2上设置有带有控制按钮15的控制面板16，控制按钮15与控制机构17控制连接，根据室内空气质量，可以通过控制按钮15控制上水泵10、雾化机构11和风机12等开启和关闭，使用更加方便。
17.在鱼缸本体1内设置有与控制机构17控制连接的氧浓度传感器18；在鱼缸本体1外侧设置有与控制机构17控制连接的空气质量传感器19，可以根据室内情况和鱼缸本体中水质情况，自动开启上水泵、雾化机构、负离子发生机构和风机等，使用更加方便。
18.在位于上方的种植水槽41下方设置有补光灯20，不但可以对绿植进行补光，利用绿植的生长，而且还可以使整体更加美观。
19.当然，也可以在柜体的前后两侧都设置有种植架，这样，整个生态鱼缸作为屏风使用，效果更佳。
20.本实用新型的保护范围不仅仅局限于上述实施例，只要结构与本实用新型生态鱼缸结构相同或相似，就落在本实用新型保护的范围。
