一种喷涂雨淋促使沉香树木结香的装置的制作方法

1.本实用新型涉及沉香树种植领域，具体是一种喷涂雨淋促使沉香树木结香的装置。


背景技术：

2.土沉香俗名沉香、白木香、牙香树、女儿香，是瑞香科沉香属乔木，为国家二级保护濒危树种。主要分布于广东、广西、海南、台湾及云南等省区。土沉香树木材带有香气，老干或树根受伤后分泌的树脂，经日久沉积而形成褐黄色或淡黄色的固体，为珍贵的中药材——“沉香”。沉香是我国传统名贵中药材和上等天然香料。
3.为了促使沉香树更好的结香，常常需要在林间使用药箱对树木进行喷药作业。
4.但是，现有的药箱缺乏支撑机构，在背负药箱作业时，会非常的劳累，同时在林间作业的环境很恶劣，蚊虫很多，对工作者的影响很大。因此，本实用新型提供了一种喷涂雨淋促使沉香树木结香的装置，以解决上述背景技术中提出的问题。


技术实现要素：

5.本实用新型的目的在于提供一种喷涂雨淋促使沉香树木结香的装置，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种喷涂雨淋促使沉香树木结香的装置，包括托架和支撑机构，所述托架的上端固定有背带，托架的下部的前后两侧均固定有挂扣二，托架的下端两侧均转动连接有支撑机构；
8.所述支撑机构包含支杆一和支杆二，支杆一的下端转动连接有支杆二，支杆二的下端设置有电动液压杆，电动液压杆的下端转动连接有支撑块，支杆二的右侧固定有缓冲杆，缓冲杆的上端转动连接有连杆，连杆的上端转动连接有连接座，连接座与支杆一固定。
9.作为本实用新型再进一步的方案：所述托架的右侧托置有药箱。
10.作为本实用新型再进一步的方案：所述托架的中部分别设置有固定带和挂扣一。
11.作为本实用新型再进一步的方案：两个所述支撑块的上端分别安装有驱蚊灯和风扇。
12.作为本实用新型再进一步的方案：所述挂扣二的上方设置有带扣，带扣与支杆一固定。
13.作为本实用新型再进一步的方案：所述药箱的上端设置有箱口，药箱的一侧连通有喷管，喷管的末端连通有喷枪。
14.与现有技术相比，本实用新型的有益效果是：
15.1、本实用新型在托架的下方设置支撑机构，便于对沉重的药箱进行支撑，便于使用者歇息，便于使用者持续性进行喷药作业。
16.2、本实用新型设置有风扇和驱蚊灯，当支撑机构在收起时，可以有效的保障作业
者的工作环境。
附图说明

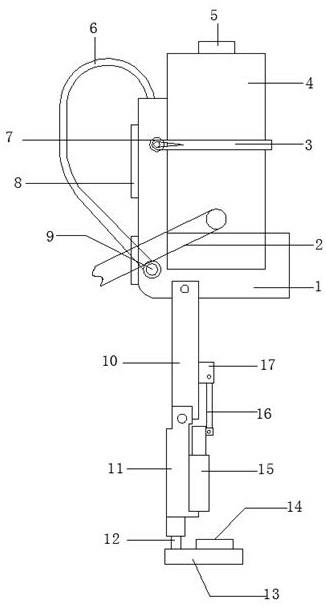

17.图1为一种喷涂雨淋促使沉香树木结香的装置的结构示意图。
18.图2为一种喷涂雨淋促使沉香树木结香的装置中支撑机构上折固定的结构示意图。
19.图3为一种喷涂雨淋促使沉香树木结香的装置中风扇的位置结构示意图。
20.图中：1、托架；2、喷管；3、固定带；4、药箱；5、箱口；6、背带；7、挂扣一；8、缓冲垫；9、挂扣二；10、支杆一；11、支杆二；12、电动液压杆；13、支撑块；14、驱蚊灯；15、缓冲杆；16、连杆；17、连接座；18、带扣；19、风扇。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1～3，本实用新型实施例中，一种喷涂雨淋促使沉香树木结香的装置，包括托架1和支撑机构所述托架1的上端固定有背带6，托架1的下部的前后两侧均固定有挂扣二9，托架1的下端两侧均转动连接有支撑机构。
23.进一步的，所述支撑机构包含支杆一10和支杆二11，支杆一10的下端转动连接有支杆二11，支杆二11的下端设置有电动液压杆12，电动液压杆12的下端转动连接有支撑块13，支杆二11的右侧固定有缓冲杆15，缓冲杆15的上端转动连接有连杆16，连杆16的上端转动连接有连接座17，连接座17与支杆一10固定。
24.进一步的，所述托架1的右侧托置有药箱4，所述托架1的中部分别设置有固定带3和挂扣一7，两个所述支撑块13的上端分别安装有驱蚊灯14和风扇19，所述挂扣二9的上方设置有带扣18，带扣18与支杆一10固定，所述药箱4的上端设置有箱口5，药箱4的一侧连通有喷管2，喷管2的末端连通有喷枪。
25.具体的，本实用新型在使用前支撑机与固定带18进行固定，在使用这背起工作时，会比较的累，可以放下支撑机构，适当的调节电动液压杆12，与使用者身高匹配，支撑机构与地面支撑起到有效的缓解使用者的压力，在这个过程中，缓冲杆15在药箱4的重力作用下重心偏后，避免了药箱压向人体，使得使用者更为轻松。
26.本实用新型的工作原理是：
27.本实用新型在使用前支撑机与固定带18进行固定，在使用这背起工作时，会比较的累，可以放下支撑机构，适当的调节电动液压杆12，与使用者身高匹配，支撑机构与地面支撑起到有效的缓解使用者的压力，在这个过程中，缓冲杆15在药箱4的重力作用下重心偏后，避免了药箱压向人体，使得使用者更为轻松。
28.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范
围之内。
