住宅楼外墙绿化建筑结构的制作方法

1.本实用新型涉及建筑结构技术领域。


背景技术：

2.建筑物立体绿化能快速增加绿化面积，直接改善城市整体环境质量，其与传统地面绿化的有机结合对城市环境压力的减小，循环性城市建设，实现环境共融的城市建设有着非常重大的作用和深远的意义。
3.然而目前的住宅楼外墙绿化结构存在一些不足之处，比如：不能调整各层植株的上下间距，从而无法根据植株的实际情况来合理分配生存空间，导致植株的生存空间可能存在过小或过大等问题，生存空间过小会对植株的正常生长造成影响，而生存空间过大则影响绿化效果；另外，目前的绿化结构没有给维护人员留存足够的操作空间，维护人员在高空作业时非常不便。


技术实现要素：

4.本实用新型所要解决的技术问题，是针对上述存在的技术不足，提供一种住宅楼外墙绿化建筑结构，其能够调整植株之间的上下间距，使各植株的生存空间更合理，还能够使维护人员的高空维护作业更方便。
5.本实用新型采用的技术方案是：提供一种住宅楼外墙绿化建筑结构，包括外墙体，外墙体外部并排设置有若干竖向的安装条；安装条后侧通过若干均匀分布的连杆与外墙体固定；安装条前部从上到下均匀开有若干安装通孔；安装通孔沿左右方向设置；安装条上设置有若干种植机构；安装条右侧设置有灌溉机构；
6.所述的种植机构包括设置在安装条前方的种植盒；种植盒后端上侧固定有凹形的定位块；定位块滑动插接在安装条前侧；定位块上安装有定位螺栓；定位螺栓沿左右方向贯穿定位块后部；定位螺栓与安装通孔对应配合；
7.所述的灌溉机构包括沿竖向设置在外墙体外部的滴灌管；滴灌管后侧通过若干均匀分布的支杆与外墙体固定；滴灌管上端固定连通有供水软管，滴灌管下端封闭；滴灌管左侧从上到下均匀固定连通有若干排水口；排水口倾斜向下设置；排水口与安装通孔一一对应，且排水口位于对应的安装通孔上方；滴灌管外部设置有若干排水支管和若干封口盖；排水支管和封口盖均与排水口处螺纹对应。
8.进一步优化本技术方案，住宅楼外墙绿化建筑结构的种植盒后端下侧固定有支撑块；支撑块对应抵靠在安装条前端。
9.进一步优化本技术方案，住宅楼外墙绿化建筑结构的种植盒外部套接固定有保温泡沫套。
10.本实用新型的有益效果在于：
11.1、通过竖向的安装条并排分布，并将种植机构设置在安装条上，使得相邻的两个安装条之间留存出空间，维护人员可以利用留存的空间进行高空升降作业来对两侧的种植
机构处进行维护，减小了高空维护作业时的难度；
12.定位螺栓与安装通孔对应配合，能够将种植盒固定在安装条上，而且由于安装条前部从上到下均匀分布有安装通孔，因此种植盒能够固定在安装条上的不同高度位置，使得种植盒之间的上下间距能够调整改变，从而便于对各植株的生存空间实现合理分配；
13.滴灌管上端固定连通有供水软管，下端封闭，供水软管能够与外界供水系统连通，从而向滴灌管内持续注水，通过固定连通在滴灌管上且向下倾斜的排水口，能够将水排出；排水支管与排水口处螺纹对应，能够将排水支管与排水口螺纹连接，从而便于将排出的水注入种植盒内；排水口与安装通孔一一对应，排水口位于对应的安装通孔上方，使得定位在安装条上不同高度位置的种植盒，均能够被水顺利浇灌；封口盖能够将不需要排水的排水口封堵。
14.2、通过支撑块抵靠在安装条前端，能够分担定位螺栓处的受力，减轻种植盒处的重力作用对定位螺栓造成的压力，使种植盒的安装更牢固；种植盒外部套接固定有保温泡沫套，能够对植株保温。
附图说明

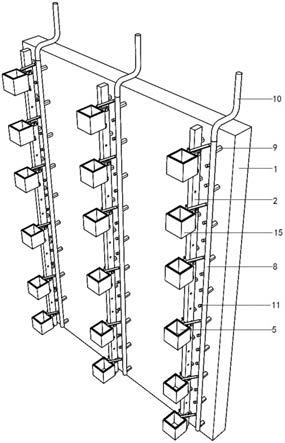

15.图1为本实用新型的结构示意图；
16.图2为安装条处的局部结构示意图；
17.图3为种植机构处的结构示意图。
18.图中，1、外墙体；2、安装条；3、连杆；4、安装通孔；5、种植盒；6、定位块；7、定位螺栓；8、滴灌管；9、支杆；10、供水软管；11、排水口；12、排水支管；13、封口盖；14、支撑块；15、保温泡沫套。
具体实施方式
19.下面结合附图和具体实施方式对本实用新型作进一步详细的说明。
20.如图1
‑
3所示，住宅楼外墙绿化建筑结构，包括外墙体1，外墙体1外部并排设置有若干竖向的安装条2；安装条2后侧通过若干均匀分布的连杆3与外墙体1固定；安装条2前部从上到下均匀开有若干安装通孔4；安装通孔4沿左右方向设置；安装条2上设置有若干种植机构；安装条2右侧设置有灌溉机构；
21.所述的种植机构包括设置在安装条2前方的种植盒5；种植盒5后端上侧固定有凹形的定位块6；定位块6滑动插接在安装条2前侧；定位块6上安装有定位螺栓7；定位螺栓7沿左右方向贯穿定位块6后部；定位螺栓7与安装通孔4对应配合；
22.所述的灌溉机构包括沿竖向设置在外墙体1外部的滴灌管8；滴灌管8后侧通过若干均匀分布的支杆9与外墙体1固定；滴灌管8上端固定连通有供水软管10，滴灌管8下端封闭；滴灌管8左侧从上到下均匀固定连通有若干排水口11；排水口11倾斜向下设置；排水口11与安装通孔4一一对应，且排水口11位于对应的安装通孔4上方；滴灌管8外部设置有若干排水支管12和若干封口盖13；排水支管12和封口盖13均与排水口11处螺纹对应。
23.种植盒5后端下侧固定有支撑块14；支撑块14对应抵靠在安装条2前端；种植盒5外部套接固定有保温泡沫套15。
24.本技术方案中，种植盒5内能够种植绿化所需的各种植株，在安装时，通过定位螺
栓7穿过合适的安装通孔4，将各种植盒5分别固定在合适的高度位置，使种植盒5之间的上下间距适合相应植株的生长空间，从而达到对植株生长空间合理分配的效果，而且如果随着植株的生长，发生空间不足问题时，可通过卸下定位螺栓7，将种植盒5取下，重新调整种植盒5安装的高度位置，即可解决问题。
25.灌溉机构在初始状态时，所有的排水口11处均被封口盖13封闭，当定位螺栓7穿过某个安装通孔4，并将种植盒5固定后，将与该安装通孔4对应的排水口11上的封口盖13卸下，并旋拧安装上排水支管12；当供水软管10与外界供水系统接通后，水流就能够从排水支管12流出，并注入到对应的种植盒5内，实现对植株的灌溉。
26.当需要维护时，维护人员能够从相邻的两个安装条2之间留存的空间进行升降作业，不会受到阻碍，减小了高空维护作业时的难度。
