一种自动补水的陶瓷花盆的制作方法

1.本实用新型属于花盆技术领域，具体是指一种自动补水的陶瓷花盆。


背景技术：

2.现有的花盆一般包括花盆盆体和花盆底座，而花盆盆体的底部一般设有排水孔，利用排水孔防止浇水过多的情况出现，但是当花盆浇水过多的情况出现时，水一般都从排水孔流入到花盆底座内，但一般这样就把水给浪费了，同时在水不足时需要再次浇水，这样对于需要出远门的人群来说非常的不方便，极易导致盆栽干枯死亡，而且现有的花盆对于病虫害防治缺乏相对应的措施。


技术实现要素：

3.为了解决上述难题，本实用新型提供了一种利用自动导水管将水导入花盆内，为花盆内补充水分，避免干枯，并且通过搅拌装置和补水仓，可以为花盆内补充病虫害防治的药水，增强药水的吸收能力的自动补水的陶瓷花盆。
4.为了实现上述功能，本实用新型采取的技术方案如下：一种自动补水的陶瓷花盆，包括花盆、自动导水管、固定底板、导水仓、连接管和补水仓，所述花盆设于导水仓顶部，所述自动导水管一端设于花盆内，所述自动导水管另一端设于导水仓内，将水从导水仓转运到花盆内，避免盆栽干枯，所述固定底板设于导水仓底面上且套接于自动导水管下端，用于固定稳定自动导水管，所述补水仓为上端开口的中空腔体结构设置，所述连接管连接于导水仓与补水仓；所述自动导水管包括固定杆、棉条、球形棉团、环套管和分支棉条，所述固定杆一端嵌入设于固定底板内，所述固定杆另一端设于花盆内，避免自动导水管因为水的重量发生弯曲变形，所述球形棉团套接于固定杆下端且设于导水仓内，增加与水的接触面积，加快吸水效率以及吸水量，所述棉条套接于固定杆上，所述棉条一端设于球形棉团，所述棉条另一端设于固定杆顶部，利用棉条吸水的特性，将水从导水仓内转运到花盆内，所述环套管套接于棉条上，避免棉条长时间使用之后发生棉丝脱落或者分叉，影响补水效率，所述分支棉条均匀分布于棉条上端端点处，加快水在花盆内分散的效率，增加补水效果。
5.进一步地，所述补水仓上端设于遮盖板，所述补水仓的上端开口尺寸大于遮盖板尺寸，避免灰尘和杂物进入补水仓内，经过连接管进入导水仓，附着在球形棉团上，影响球形棉团吸水效率。
6.进一步地，所述遮盖板顶部设于搅拌装置，利用搅拌装置可以加快药物在水中的溶解速度。
7.进一步地，所述搅拌装置包括驱动电机、电机外壳和搅拌杆，所述电机外壳设于遮盖板顶部，所述驱动电机设于电机外壳内，所述搅拌杆贯穿遮盖板设置，所述搅拌杆一端连接于驱动电机下端，所述搅拌杆另一端设于补水仓内，通过驱动电机控制搅拌杆转动，加快补水仓内水的流动，提高药物溶解的速度。
8.进一步地，所述花盆为陶瓷制成，陶瓷外表可以通过特殊工艺增加特殊图案，增加
花盆的观赏性。
9.本实用新型采取上述结构取得有益效果如下：本实用新型提供的一种自动补水的陶瓷花盆操作简单，机构紧凑，设计合理，通过增设自动导水管，利用棉条吸水的特性，将导水仓内的水转运到花盆内，并且通过搅拌装置，加快补水仓内水的流动，提高药物溶解的速度，加快药物进入花盆内的速度，减少病虫害在盆栽的影响，相较于直接喷洒在盆栽表面的方法，避免药水对盆栽的表面的影响，同时通过根茎吸收药水，药水可以更快发挥作用。
附图说明

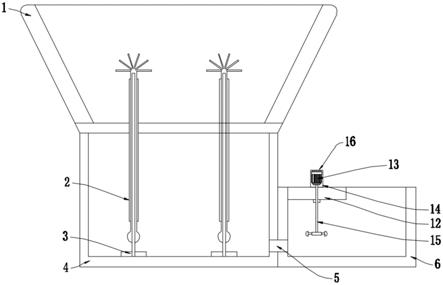

10.图1为本实用新型一种自动补水的陶瓷花盆的整体结构图；
11.图2为本实用新型一种自动补水的陶瓷花盆的自动导水管的结构图。
12.其中，1、花盆，2、自动导水管，3、固定底板，4、导水仓，5、连接管，6、补水仓，7、固定杆，8、棉条，9、球形棉团，10、环套管，11、分支棉条，12、遮盖板，13、驱动电机，14、电机外壳，15、搅拌杆，16、搅拌装置。
具体实施方式
13.下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
14.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。以下结合附图，对本实用新型做进一步详细说明。
15.如图1
‑
2所述，本实用新型一种自动补水的陶瓷花盆，包括花盆1、自动导水管2、固定底板3、导水仓4、连接管5和补水仓6，所述花盆1设于导水仓4顶部，所述自动导水管2一端设于花盆1内，所述自动导水管2另一端设于导水仓4内，所述固定底板3设于导水仓4底面上且套接于自动导水管2下端，所述补水仓6为上端开口的中空腔体结构设置，所述连接管5连接于导水仓4与补水仓6；所述自动导水管2包括固定杆7、棉条8、球形棉团9、环套管10和分支棉条11，所述固定杆7一端嵌入设于固定底板3内，所述固定杆7另一端设于花盆1内，所述球形棉团9套接于固定杆7下端且设于导水仓4内，所述棉条8套接于固定杆7上，所述棉条8一端设于球形棉团9，所述棉条8另一端设于固定杆7顶部，所述环套管10套接于棉条8上，所述分支棉条11均匀分布于棉条8上端端点处。
16.所述补水仓6上端设于遮盖板12，所述补水仓6的上端开口尺寸大于遮盖板12尺寸。
17.所述遮盖板12顶部设于搅拌装置16。
18.所述搅拌装置16包括驱动电机13、电机外壳14和搅拌杆15，所述电机外壳14设于遮盖板12顶部，所述驱动电机13设于电机外壳14内，所述搅拌杆15贯穿遮盖板12设置，所述
搅拌杆15一端连接于驱动电机13下端，所述搅拌杆15另一端设于补水仓6内。
19.所述花盆1为陶瓷制成。
20.具体使用时，首先通过补水仓6上端的开口，向补水仓6内注入水，水通过连接管5进入导水仓4内，并被球形棉团9吸收，球形棉团9不断吸水，之后棉条8将水转运至花盆1内，经过分支棉条11，干燥的土壤将分支棉条11上的水吸走，实现了自动补水，解决了长时间无法补水导致盆栽干枯的问题，如果发生病虫害问题，将药物导入补水仓6内，启动搅拌装置16，驱动电机13控制搅拌杆15转动，加快药物在水中溶解，之后药水被球形棉团9吸收，经过分支棉条11进入土壤内，被根茎吸收，消除病虫害对盆栽的影响，而且不会对盆栽表面产生影响。
21.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
