一种透水充分的陶瓷花盆的制作方法

1.本实用新型属于陶瓷花盆技术领域，尤其涉及一种透水充分的陶瓷花盆。


背景技术：

2.花盆作为养花的重要器物，为花草提供适宜生长环境，由于传统的瓦质花盆放在居室中不够美观，人们发明了紫砂、陶瓷花盆，特别是陶瓷花盆的使用，适应了人们居室美观的需要，受到养花人的青睐，但是其底面为陶瓷，仅依靠开于其底面的透水孔并不能满足透气、透水的要求，对心爱花卉，特别是需氧量高花卉的根系，无疑会造成极大的损伤；为此有必要发明一种透气、透水能力强的陶瓷花盆。


技术实现要素：

3.针对上述情况，为克服现有技术的缺陷，本实用新型提供一种透水充分的陶瓷花盆，实现花盆内透水充分均匀，能够充分利用水资源，能够实现快速的充分透水，也能够实现毛细浸润的缓慢渗水，透视效果好，且便于移动，解决了背景技术中的问题。
4.本实用新型采用的技术方案如下：一种透水充分的陶瓷花盆，包括透气底座、承载板、储水防护体、水泵、透水管和内层花盆，所述承载板设于透气底座上，所述储水防护体设于承载板上，所述储水防护体呈上端开口的中空腔体设置，所述内层花盆设于储水防护体内，所述透水管沿内层花盆轴向设于内层花盆内部侧壁上，所述储水防护体侧壁呈中空设置，所述储水防护体侧壁腔体内设有隔板，所述隔板将储水防护体侧壁腔体分隔形成储水腔和电机放置腔，所述储水腔设于隔板上方，所述电机放置腔设于隔板下方，所述水泵设于电机放置腔内，所述内层花盆侧壁呈中空设置，所述内层花盆侧壁腔体与透水管相通，所述透水管管壁上设有透水口，所述透水口呈均匀间隔设置，所述内层花盆底壁设有出水口，所述出水口与透气底座相通，所述出水口设有渗透海绵块，所述渗透海绵块设于透气底座内。
5.进一步地，所述透气底座侧壁上部设有透气孔，所述承载板上设有透气孔，实现本装置的透气性。
6.进一步地，所述水泵连接有进水管和出水管，所述进水管连通设于储水腔和水泵之间，所述出水管连通设于水泵和内层花盆侧壁腔体之间，便于对内层花盆侧壁腔体和透水管进行注水，实现水分对土壤的充分浸润。
7.进一步地，所述承载板两侧呈对称设置设有把手，便于移动本装置。
8.进一步地，所述储水腔上设有注水口，便于对储水腔注水。
9.采用上述结构后，本实用新型有益效果如下：本实用新型一种透水充分的陶瓷花盆，透气底座和承载板的透气孔，提高本装置内植物的透气性；同时，透气底座能够实现收集下渗的水分，避免水分流出，充分利用水资源；通过设置的透水管，实现对内层花盆内土壤的分区域的充分透水浸润，实现透水均匀的效果；通过设置的渗透海绵块，实现在储水腔内水不足时，利用毛细现象将透气底座内暂存的水分导向内层花盆，本装置能够实现花盆内透水充分均匀，能够充分利用水资源，能够实现快速的充分透水，也能够实现毛细浸润的
缓慢渗水，透视效果好，且便于移动。
附图说明
10.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

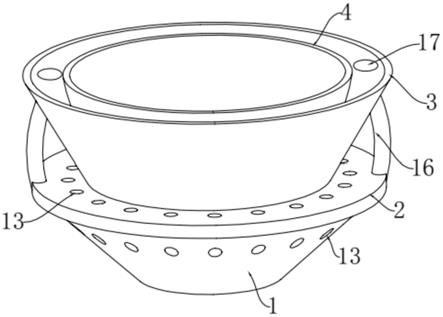

11.图1为本实用新型一种透水充分的陶瓷花盆整体结构示意图；
12.图2为本实用新型一种透水充分的陶瓷花盆内部结构示意图。
13.在附图中：1、透气底座，2、承载板，3、储水防护体，4、水泵，5、透水管，6、内层花盆，7、隔板，8、储水腔，9、电机放置腔，10、透水口，11、出水口，12、渗透海绵块，13、透气孔，14、进水管，15、出水管，16、把手，17、注水口。
具体实施方式
14.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
15.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
16.如图1
‑
2所示，一种透水充分的陶瓷花盆，它包括透气底座1、承载板2、储水防护体3、水泵4、透水管5和内层花盆6，所述承载板2设于透气底座1上，所述储水防护体3设于承载板2上，所述储水防护体3呈上端开口的中空腔体设置，所述内层花盆6设于储水防护体3内，所述透水管5沿内层花盆6轴向设于内层花盆6内部侧壁上，所述储水防护体3侧壁呈中空设置，所述储水防护体3侧壁腔体内设有隔板7，所述隔板7将储水防护体3侧壁腔体分隔形成储水腔8和电机放置腔9，所述储水腔8设于隔板7上方，所述电机放置腔9设于隔板7下方，所述水泵4设于电机放置腔9内，所述内层花盆6侧壁呈中空设置，所述内层花盆6侧壁腔体与透水管5相通，所述透水管5管壁上设有透水口10，所述透水口10呈均匀间隔设置，所述内层花盆6底壁设有出水口11，所述出水口11与透气底座1相通，所述出水口11设有渗透海绵块12，所述渗透海绵块12设于透气底座1内。
17.其中，所述透气底座1侧壁上部设有透气孔13，所述承载板2上设有透气孔13，实现本装置的透气性；所述水泵4连接有进水管14和出水管15，所述进水管14连通设于储水腔8和水泵4之间，所述出水管15连通设于水泵4和内层花盆6侧壁腔体之间，便于对内层花盆6侧壁腔体和透水管5进行注水，实现水分对土壤的充分浸润；所述承载板2两侧呈对称设置设有把手16，便于移动本装置；所述储水腔8上设有注水口17，便于对储水腔8注水。
18.具体使用时，通过注水口17向储水腔8内注水；启动水泵4，储水腔8内水通过水泵4的作用依次经过进水管14和出水管15进入内层花盆6侧壁的腔体内，并进入透水管5通过透
水口10流出，实现均匀充分的透水效果；进入内层花盆6没被吸收的水，通过出水口11流至透水底座内；在储水腔8内水分不足时，通过渗透海绵层的毛细现象，实现对植物根部进行水分的浸润。
19.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
