基于新型农业设备技术的草莓大棚灌溉施肥系统的制作方法

1.本实用新型涉及一种灌溉施肥系统，具体涉及一种基于新型农业设备技术的草莓大棚灌溉施肥系统。


背景技术：

2.在农业种植中，会使用到肥水系统进行施肥，特别是在优质草莓育苗和种植过程中，使用肥水系统进行施肥灌溉，是十分必要的，水肥一体化技术是将灌溉与施肥融为一体的农业新技术，水肥一体化是借助压力系统(或地形自然落差)，将可溶性固体或液体肥料，按土壤养分含量和作物种类的需肥规律和特点，配兑成的肥液与灌溉水一起，通过可控管道系统供水和供肥，使水肥相融后，通过管道和滴头形成滴灌，均匀、定时和定量的浸润作物根系发育生长区域，使主要根系土壤始终保持疏松和适宜的含水量，同时根据不同的作物的需肥特点、土壤环境、养分含量状况和作物不同生长期需水和需肥规律情况进行不同生育期的需求设计，把水分和养分定时定量的按比例直接提供给作物。
3.现有的草莓大棚灌溉施肥系统还不能对每一个种植位置进行精准的灌溉施肥，这样便容易出现水或肥料溶液浪费的问题。


技术实现要素：

4.本实用新型的目的在于提供一种基于新型农业设备技术的草莓大棚灌溉施肥系统，解决现有的草莓大棚灌溉施肥系统还不能对每一个种植位置进行精准的灌溉施肥，这样便容易出现水或肥料溶液浪费的问题。
5.为解决上述的技术问题，本实用新型采用以下技术方案：
6.一种基于新型农业设备技术的草莓大棚灌溉施肥系统，包括设置于大棚内的育苗床、进水管和肥水管，所述进水管沿育苗床的宽度方向设置于育苗床的一端，所述肥水管沿育苗床的长度方向设置于育苗床内，所述肥水管设置为多根，并且沿进水管的轴向均匀分布，所述肥水管上沿轴向设有若干出水孔，所述出水孔指向育苗床上的草莓种植区；
7.所述进水管的一端穿出育苗床并与肥水系统相连，所述进水管上设有电磁阀。
8.进一步的技术方案是，所述育苗床上设有若干草莓育苗盆，所述肥水管设置于育苗盆的上方，所述出水孔位于肥水管的下侧，且指向育苗盆。
9.更进一步的技术方案是，所述肥水系统包括配料桶和第一水泵，所述配料桶的上侧设有支撑架，所述支撑架上设有电机，所述电机的输出轴位于电机的下侧，且同轴连接有竖向设置的转动杆，所述转动杆的下端穿进配料桶中，且在转动杆上横向设有搅拌棒；
10.所述配料桶内设有第一出水管，所述第一出水管与进水管相连通，所述第一水泵设置于第一出水管上。
11.更进一步的技术方案是，所述肥水系统还包括储液箱，所述配料桶设置为多个，多个配料桶的第一出水管均连接至储液箱，所述储液箱内连通有第二出水管，所述第二出水管与进水管相连通，在第二出水管上设有第二水泵。
12.更进一步的技术方案是，所述支撑架呈“十”字形，所述支撑架下侧的边沿处均设有向下凸出的卡设板，在支撑架放置于配料桶上侧时，卡设板将支撑架卡设在配料桶上侧的外壁上，所述支撑架的中心处竖向设有用于电机输出轴穿过的让位通道。
13.更进一步的技术方案是，所述育苗床的底部设有若干支撑腿，所述支撑腿的下端设有连接耳，所述连接耳上设有连接孔，所述连接孔通过地脚螺栓固定在地面。
14.与现有技术相比，本实用新型的有益效果是：在育苗床上的草莓种植区对草莓进行育苗，通过肥水系统提供灌溉水或肥料溶液，打开电磁阀后进水管便可进入灌溉水或肥料溶液，灌溉水或肥料溶液便可通过进水管进入到多根肥水管中，并从肥水管的出水孔流出，由于出水孔指向育苗床上的草莓种植区，便可使灌溉水或肥料溶液精准的滴灌在所种植的草莓处，避免灌溉水或肥料溶液的浪费。
附图说明

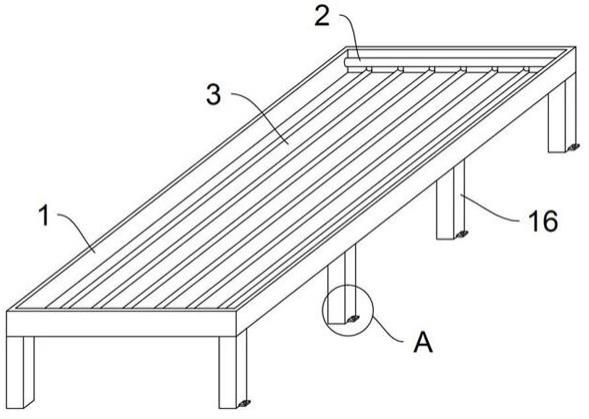

15.图1为本实用新型中育苗床的结构示意图。
16.图2为图1中a处的放大图。
17.图3为本实用新型中肥水系统的结构示意图。
18.图4为本实用新型中支撑架的仰视图。
19.图标：1
‑
育苗床，2
‑
进水管，3
‑
肥水管，4
‑
配料桶，5
‑
第一水泵，6
‑
支撑架，7
‑
电机，8
‑
转动杆，9
‑
搅拌棒，10
‑
第一出水管，11
‑
储液箱，12
‑
第二出水管，13
‑
第二水泵，14
‑
卡设板，15
‑
让位通道，16
‑
支撑腿，17
‑
连接耳，18
‑
连接孔。
具体实施方式
20.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
21.实施例：
22.图1
‑
4示出了本实用新型基于新型农业设备技术的草莓大棚灌溉施肥系统的一个较佳实施方式，本实施例中的基于新型农业设备技术的草莓大棚灌溉施肥系统具体包括设置于大棚内的育苗床1、进水管2和肥水管3，所述进水管2沿育苗床1的宽度方向设置于育苗床1的一端，所述肥水管3沿育苗床1的长度方向设置于育苗床1内，所述肥水管3设置为多根，并且沿进水管2的轴向均匀分布，所述肥水管3上沿轴向设有若干出水孔，所述出水孔指向育苗床1上的草莓种植区，所述进水管2的一端穿出育苗床1并与肥水系统相连，所述进水管2上设有电磁阀。
23.在育苗床1上的草莓种植区对草莓进行育苗，通过肥水系统提供灌溉水或肥料溶液，打开电磁阀后进水管2便可进入灌溉水或肥料溶液，灌溉水或肥料溶液便可通过进水管2进入到多根肥水管3中，并从肥水管3的出水孔流出，由于出水孔指向育苗床1上的草莓种植区，便可使灌溉水或肥料溶液精准的滴灌在所种植的草莓处，避免灌溉水或肥料溶液的浪费。
24.育苗床1上设有若干草莓育苗盆，所述肥水管3设置于育苗盆的上方，所述出水孔位于肥水管3的下侧，且指向育苗盆。育苗盆呈横列式分布，每一行的育苗盆均沿着肥水管3
的长度方向设置，每一列的育苗盆恰好与多根肥水管3的布置方式相同，且育苗盆均刚好设置在出水孔的下侧，这样便可精准的对多个育苗盆内的草莓进行滴灌，使灌溉和施肥更加方便快捷。
25.肥水系统包括配料桶4和第一水泵5，所述配料桶4的上侧设有支撑架6，所述支撑架6上设有电机7，所述电机7的输出轴位于电机7的下侧，且同轴连接有竖向设置的转动杆8，所述转动杆8的下端穿进配料桶4中，且在转动杆8上横向设有搅拌棒9，所述配料桶4内设有第一出水管10，所述第一出水管10与进水管2相连通，所述第一水泵5设置于第一出水管10上。
26.在配料桶4中进行溶液的混合，先向配料桶4中加入水，然后将肥料放入配料桶4中，启动电机7，电机7的输出轴将带动转动杆8进行转动，转动杆8转动时便可使搅拌棒9对配料桶4内的肥料和水进行充分地搅拌，使肥料充分的溶解，在肥料完全溶解在水中形成肥料溶液后，通过第一水泵5将肥料溶液从配料桶4中抽出，使肥料溶液沿进水管2运输至肥水管3中，以便于对草莓进行施肥，通过此方式可以使肥料溶液充分且快速的溶解，不仅省时省力，还能避免在管路中发生堵塞。
27.肥水系统还包括储液箱11，所述配料桶4设置为多个，多个配料桶4的第一出水管10均连接至储液箱11，所述储液箱11内连通有第二出水管12，所述第二出水管12与进水管2相连通，在第二出水管12上设有第二水泵13。
28.通过设置储液箱11对肥料溶液进行暂存，而设置多个配料桶4，便可同时配置更多的肥料容易，便可同时对更大的种植和育苗区域或更多的种植大棚进行施肥，第二水泵13主要起到提供水压使储液箱11内的肥料溶液泵送出第二出水管12，并流进进水管2中的作用。
29.草莓大棚灌溉施肥系统中还包括有控制器，控制器用于控制电机7、第一水泵5、第二水泵13和电磁阀的开合，控制器选用市面上可以购买到的控制器，其与电机7、第一水泵5、第二水泵13和电磁阀之间的信号连接为本领域的常规手段，此处便不再赘述。
30.支撑架6呈“十”字形，所述支撑架6下侧的边沿处均设有向下凸出的卡设板14，在支撑架6放置于配料桶4上侧时，卡设板14将支撑架6卡设在配料桶4上侧的外壁上，所述支撑架6的中心处竖向设有用于电机7输出轴穿过的让位通道15。
31.支撑架6呈“十”字形且通过支撑架6下侧的卡设板14将支撑架6固定在配料桶4顶部，“十”字形可以避免支撑架6进行横向和纵向的滑动，保证支撑架6位置的稳固，同时还能使支撑架6上存在四个通孔以供第一出水管10和进水输水管穿进配料桶4中，卡设板14与配料桶4的外桶壁相配合起到固定支撑架6的作用，支撑架6中心处的让位通道15用于固定电机7，并使电机7的输出轴能穿过支撑架6。
32.并且通过此方式还可使支撑架6可拆卸的设置在配料桶4的顶部，在配料桶4发生损坏时，便可将支撑架6拆除后换上新的配料桶4以继续进行配料，而在电机7或支撑架6出现故障或受损时，便可将支撑架6拆除后对电机7或支撑架6进行检修或更换。
33.育苗床1的底部设有若干支撑腿16，所述支撑腿16的下端设有连接耳17，所述连接耳17上设有连接孔18，所述连接孔18通过地脚螺栓固定在地面，支撑腿16用于提升育苗床1的高度，以便于对所育苗的草莓进行观察和摘取，连接耳17上的连接孔18与地脚螺栓的配合以使支撑腿16能稳固的固定在地面，从而保证育苗床1的稳定放置。
34.尽管这里参照本实用新型的多个解释性实施例对本实用新型进行了描述，但是，应该理解，本领域技术人员可以设计出很多其他的修改和实施方式，这些修改和实施方式将落在本申请公开的原则范围和精神之内。更具体地说，在本申请公开、附图和权利要求的范围内，可以对主题组合布局的组成部件和/或布局进行多种变型和改进。除了对组成部件和/或布局进行的变形和改进外，对于本领域技术人员来说，其他的用途也将是明显的。
