一种白蚁引诱装置的制作方法

1.本实用新型涉及白蚁防治设备装置技术领域，尤其涉及一种白蚁引诱装置。


背景技术：

2.白蚁是自然环境中存在的能够高效降解木质纤维素的昆虫之一，隶属于节肢动物门，昆虫纲，有翅亚纲，网翅总目，是一种半变态完全社会性昆虫。
3.白蚁是世界五大害虫之一，个体虽小，其危害却几乎涉及到国民经济的各个领域，人们的衣、食、住、行和用无不遭受其害，对房屋建筑、水库堤坝、山林果园、通讯设备等的为害尤为严重。白蚁每年造成数以亿计的经济损失，对人类的生命安全也有一定负面影响。
4.目前，捕杀白蚁一般采用诱集箱，在诱集箱内放置诱饵，将白蚁引诱到诱集箱后，再对白蚁进行喷洒传染性药粉，让白蚁携带药粉回到蚁巢，利用白蚁的生活习性让药粉的毒性在白蚁群体之间相互传递，最终导致杀灭整个白蚁群体。
5.但是，这种方式如果不及时喷洒药粉，则会导致白蚁直接逃脱，起不到诱杀的作用。


技术实现要素：

6.针对现有技术中所存在的不足，实用新型提供了一种白蚁引诱装置，其解决了现有技术中的容易导致白蚁逃离，诱杀无效的问题。
7.根据实用新型的实施例，一种白蚁引诱装置，其包括引诱盒和底板，引诱盒安装在底板上，底板上还贯穿设置有连通管，其中连通管的一端位于所述引诱盒内、另一端位于引诱盒外，且位于引诱盒外的部分管壁上还设有若干通孔，其中所述连通管的内壁设置为粗糙壁面；
8.所述引诱盒的上端固定连接有与之连通的安装筒、且安装筒上螺纹连接有盖体，通过安装筒能向引诱盒内添加诱杀剂；
9.所述连通管位于所述安装筒正下方，所述安装筒上还固定连接有防止诱杀剂直接进入连通管的导流组件。
10.上述技术方案中，通过安装筒向引诱盒内添加诱杀剂，诱杀剂中的挥发性成分通过连通管向外扩散，从而将白蚁从外引诱至连通管，然后通过连通管粗糙内壁爬进引诱盒内，被盒内的诱杀剂毒杀；
11.本技术方案在使用时，首先在安装处开设一个小于底板的孔穴，将底板覆盖在孔穴上，使得连通管的下端部分插入到孔穴底部内、部分位于空孔穴内，这样使得挥发组分能够进入孔穴以及孔穴周围的土壤里，对白蚁进行吸引，白蚁能够通过连通管上的通孔进入，然后顺粗糙内壁向上爬进引诱盒内。
12.相比于现有技术，本实用新型具有如下有益效果：
13.白蚁能够顺利随挥发组分引诱进入引诱盒内，进而掉落到引诱盒底部，底部距离连通管上端以及安装筒具有一定高度，能够避免白蚁返回或通过安装筒逃离，掉落到引诱
盒后直接落入诱杀剂中，快速被毒杀。
附图说明

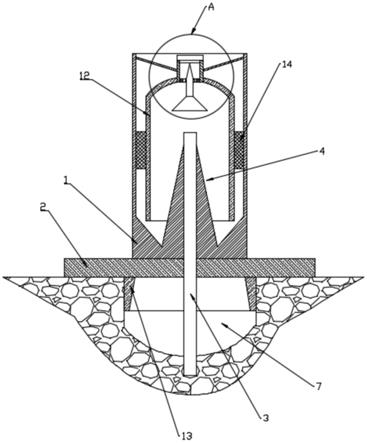

14.图1为本实用新型实施例的总体结构示意图；
15.图2为图1中a处局部结构放大示意图；
16.上述附图中：1、引诱盒；2、底板；3、连通管；4、光滑锥面；5、安装筒；6、盖体；7、孔穴；8、下料板；9、连接杆；10、导流盘；11、下料孔；12、导流罩；13、固定环；14、电加热环。
具体实施方式
17.下面结合附图及实施例对本实用新型中的技术方案进一步说明。
18.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
19.如图1～2所示，本实施例提供了一种白蚁引诱装置，其包括引诱盒1和底板2，引诱盒1安装在底板2上，底板2上还贯穿设置有连通管3，其中连通管3的一端位于所述引诱盒1内、另一端位于引诱盒1外，且位于引诱盒1外的部分管壁上还设有若干通孔，其中所述连通管3的内壁设置为粗糙壁面，特别地，所述连通管3与所述引诱盒1内底面之间设置有光滑锥面4，这样能够防止白蚁反向爬行通过连通管3离开装置；
20.所述引诱盒1的上端固定连接有与之连通的安装筒5、且安装筒5上螺纹连接有盖体6，将盖体6旋开即可通过安装筒5能向引诱盒1内添加诱杀剂；
21.所述连通管3位于所述安装筒5正下方，所述安装筒5上还固定连接有防止诱杀剂直接进入连通管3的导流组件。
22.上述实施例中，通过安装筒5向引诱盒1内添加液态诱杀剂，诱杀剂中的挥发性成分通过连通管3向外扩散，从而将白蚁从外引诱至连通管3，然后通过连通管3粗糙内壁爬进引诱盒1内，液态的诱杀剂在引诱盒1底部形成一定的液池，白蚁掉入后被淹没在诱杀剂中，从而被盒内的诱杀剂毒杀；
23.本实施例提供的白蚁引诱装置在使用时，首先在安装处开设一个小于底板2的孔穴7，将底板2覆盖在孔穴7上，使得连通管3的下端部分插入到孔穴7底部内、部分位于空孔穴7内，这样使得挥发组分能够进入孔穴7以及孔穴7周围的土壤里，对白蚁进行吸引，白蚁能够通过连通管3上的通孔进入，然后顺粗糙内壁向上爬进引诱盒1内。
24.优选地，所述导流组件包括固定连接在所述安装筒5内的下料板8，以及贯穿下料板8的连接杆9，其中连接杆9的一端位于安装筒5内且呈圆锥形结构、另一端位于安装筒5外且与位于所述连通管3正上方的倒置导流盘10固定连接，所述下料板8上开设有围绕在所述连接杆9周围的若干下料孔11，打开盖体6，将诱杀剂加入安装筒5内，继而通过下料孔11向下进入引诱盒1内，其中锥形结构能够起到导流作用，快速将诱杀剂导离安装筒5实现快速补充诱杀剂。
25.更优地，所述下料孔11的上端内径大于其下端内径，使得诱杀剂能够更快进入下料孔11，从而实现诱杀剂的快速添加。
26.优选地，所述引诱盒1内还设置有上端与所述安装筒5固定连接的导流罩12，且所述导流盘10和所述连通管3均位于导流罩12内，这样设置能够使得挥发组分更快进入连通管3。
27.为了方便装置的安装，优选地，所述底板2还固定连接有位于所述引诱盒1对侧的固定环13，所述连通管3从固定环13内穿过，固定环13用于将孔穴7覆盖住，避免挥发组分向孔穴7外扩散。
28.优选地，装置还包括设置在所述引诱盒1内的电加热环14，电加热环14外环与所述引诱盒1内壁固定连接、内环与所述导流罩12外壁连接，在气温较低时，挥发组分较难挥发，可以通过电加热环14对引诱盒1内进行加温促使挥发组分的快速挥发。
29.相比于现有技术，本实施例提供的白蚁引诱装置具有如下有益效果：
30.白蚁能够顺利随挥发组分引诱进入引诱盒1内，进而掉落到引诱盒1底部，底部距离连通管3上端以及安装筒5具有一定高度，能够避免白蚁返回或通过安装筒5逃离，掉落到引诱盒1后直接落入诱杀剂中，快速被毒杀。
31.最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
