一种流量可调自动出料装置的制作方法

1.本实用新型涉及出料装置技术领域，尤其涉及一种流量可调自动出料装置。


背景技术：

2.饲料，是所有人饲养的动物的食物的总称，比较狭义地一般饲料主要指的是农业或牧业饲养的动物的食物。
3.目前，在养殖时需喂食饲料，在饲料投放时，往往采用人工投料的方式，导致饲料的数量不可控，不利于牲畜的喂食，且饲料会粘附与壳体的表面出现浪费的情况，为此提出了一种流量可调自动出料装置。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种流量可调自动出料装置，其通过改变出料盘与出料口之间的间隙，方便出料口流量的调控，且刮板可避免物料粘附于壳体的内表面，避免出现物料浪费的情况。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种流量可调自动出料装置，包括壳体，所述壳体的下侧固定连接有支脚，所述壳体的下端设置有出料口，所述壳体的内部设置有固定板，所述固定板的外侧等间距设置有多个安装板，多个所述安装板远离固定板的一侧均与壳体的内侧固定连接，所述固定板上设置有用于流量调控的调节机构。
7.优选地，所述调节机构包括固定连接在固定板上侧的驱动电机，驱动电机的输出轴末端贯穿固定板并固定连接有电动推杆，所述电动推杆的伸缩端固定连接有竖杆，所述竖杆的下端固定连接有出料盘，所述竖杆的外侧设置有防堵塞机构。
8.优选地，所述出料盘呈圆锥形结构，所述出料盘直径自上而下逐渐变大。
9.优选地，所述防堵塞机构包括对称设置在竖杆外侧上的两个固定块，所述竖杆的外侧套设有可上下滑动的滑动环，两个所述固定块与滑动环之间均通过压缩弹簧弹性连接，所述滑动环的侧壁对称设置有两个连接板，所述连接板远离滑动环的一端固定连接有刮板，所述竖杆的外侧对称设置有两个搅动板。
10.优选地，所述搅动板位于出料口的内部。
11.优选地，所述壳体的内底部呈圆锥状结构，所述刮板的角度与壳体的内底部一致。
12.本实用新型具备以下有益效果：
13.1、通过设置调节机构，利用出料盘的上下移动，控制出料盘的高度，改变出料盘与出料口之间的间隙，方便出料口流量的调控；
14.2、通过设置防堵塞机构，利用搅动板避免出料口发生堵塞的情况，而刮板可避免物料粘附于壳体的内表面，其中，利用压缩弹簧的弹性性能，可实现刮板始终与壳体相抵，并且竖杆的上下移动无法影响刮板。
附图说明

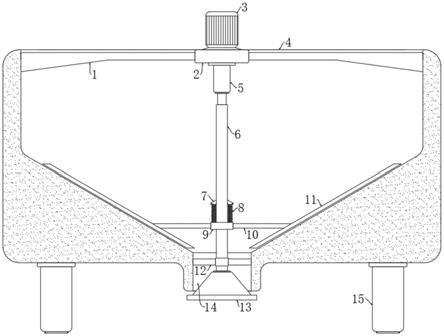

15.图1为本实用新型提出的一种流量可调自动出料装置的结构示意图；
16.图2为本实用新型提出的一种流量可调自动出料装置的俯视结构示意图。
17.图中：1安装板、2固定板、3驱动电机、4壳体、5电动推杆、6竖杆、7固定块、8压缩弹簧、9滑动环、10连接板、11刮板、12搅动板、13出料盘、14出料口、15支脚。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
19.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
20.参照图1
‑
2，一种流量可调自动出料装置，包括壳体4，壳体4的下侧固定连接有支脚15，壳体4的下端设置有出料口14，壳体4的内部设置有固定板2，固定板2的外侧等间距设置有多个安装板1，多个安装板1远离固定板2的一侧均与壳体4的内侧固定连接。
21.固定板2上设置有用于流量调控的调节机构，调节机构包括固定连接在固定板2上侧的驱动电机3，驱动电机3的输出轴末端贯穿固定板2并固定连接有电动推杆5，电动推杆5的伸缩端固定连接有竖杆6，竖杆6的下端固定连接有出料盘13，出料盘13呈圆锥形结构，出料盘13直径自上而下逐渐变大，通过控制出料盘13的高度，改变出料盘13与出料口14之间的间隙，方便出料口14流量的调控。
22.竖杆6的外侧设置有防堵塞机构，防堵塞机构包括对称设置在竖杆6外侧上的两个固定块7，竖杆6的外侧套设有可上下滑动的滑动环9，滑动环9只沿着竖杆6竖直上下移动，两个固定块7与滑动环9之间均通过压缩弹簧8弹性连接，利用压缩弹簧8的弹性性能，可实现刮板11始终与壳体4相抵，并且竖杆6的上下移动无法影响刮板11，滑动环9的侧壁对称设置有两个连接板10，连接板10远离滑动环9的一端固定连接有刮板11，竖杆6的外侧对称设置有两个搅动板12，搅动板12位于出料口14的内部，壳体4的内底部呈圆锥状结构，方便物料的下料，刮板11的角度与壳体4的内底部一致。
23.工作时，打开驱动电机3的开关，驱动电机3的输出轴转动可带动电动推杆5转动，电动推杆5转动可带动竖杆6转动，竖杆6转动可带动搅动板12转动，从而可避免出料口14内出现堵塞的情况，竖杆6转动带动滑动环9转动，滑动环9转动带动刮板11，可将壳体4内底部的物料刮除，避免物料发生粘附的情况；
24.当需调控出料的流量时，打开电动推杆5的开关，电动推杆5的伸缩杆推动竖杆6下移，从而使得出料盘13下移，由于出料盘13的结构特征，从而能够改变出料口14与出料盘13之间的间隙，使得出料的流量改变。
25.以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
