一种蜂箱防虫装置的制作方法

1.本实用新型涉及蜂箱技术领域，尤其涉及一种蜂箱防虫装置。


背景技术：

2.蜂箱是养蜂过程中供蜜蜂繁衍生息的处所，是最基本的养蜂工具。传统的蜂箱通常是由巢框、箱身、箱底、巢门档、副盖、箱盖及隔板组成的，必要时可以在箱身上叠加继箱，继箱没有箱底，可以与巢箱的箱身通用。要想养好蜜蜂，防止害虫是重中之重，蜂农做好防止螨虫、各种害虫爬入蜂箱内是必不可少的工作。螨虫是通过地面爬行进入蜂箱的，通常爬入蜂箱内的害虫还有：螨虫、蚂蚁、草鞋虫、小夹虫、蟑螂等，它们大多数是爬入蜂箱内偷食蜂蜜或做窝，严重时使蜜蜂飞逃。为了防止害虫对蜜蜂造成伤害，通常是将蜂箱垫高，并在蜂箱巢门口设置栅栏箱，栅栏箱内放置防虫药，从而防止害虫对蜜蜂的伤害，降低蜜蜂的死亡率。
3.然而，传统的防止害虫对蜜蜂造成伤害的方式比较繁琐，存在使用不便的问题。


技术实现要素：

4.针对上述问题，有必要提供一种使用方便，实用性强的蜂箱防虫装置。
5.一种蜂箱防虫装置，包括蜂箱托架、支撑腿、防虫碗；所述蜂箱托架设置在所述支撑腿顶部，用于放置蜂箱；所述支撑腿上设置有升降孔和拉扣；所述拉扣扣于所述升降孔上，用于调节所述支撑腿的高度；所述支撑腿上设置有所述防虫碗；所述防虫碗底部开设有通孔，所述支撑腿穿过所述通孔；所述支撑腿的外表面设置有螺纹，所述支撑腿的外表面位于所述防虫碗底部的螺纹处连接有螺母。
6.在其中一个实施例中，所述支撑腿的数量为四根；所述蜂箱托架为长方形框架结构，且所述蜂箱托架的四个顶点分别于四根所述支撑腿的顶部连接。
7.在其中一个实施例中，所述蜂箱托架的四个顶点处均设置有连接孔，且所述连接孔上设置有内螺纹；四根所述支撑腿顶部均设置有外螺纹。
8.在其中一个实施例中，还包括支撑底座；所述支撑底座的顶部与所述支撑腿的底部连接，所述支撑底座的底部与地面接触。
9.在其中一个实施例中，所述蜂箱托架包括两根托杆，所述支撑腿的数量为两根；两根所述托杆分别设置在两根所述支撑腿的顶部。
10.在其中一个实施例中，两根所述托杆之间设置有连接杆；所述支撑底座设置有两个，且两个所述支撑底座的底部分别设置在两根所述支撑腿的底部连接。
11.在其中一个实施例中，所述蜂箱托架包括两根托杆，所述支撑腿的数量为一根；两根所述托杆交叉连接，且两根所述托杆的交叉点处与所述支撑腿的顶部连接。
12.在其中一个实施例中，所述支撑底座设置有两个，且两个所述支撑底座交叉连接；两个所述支撑底座交叉点处与所述支撑腿的底部连接。
13.在其中一个实施例中，所述防虫碗为圆形槽状结构。
14.上述蜂箱防虫装置，包括蜂箱托架、支撑腿、防虫碗；蜂箱托架设置在支撑腿顶部，用于放置蜂箱；支撑腿上设置有升降孔和拉扣；拉扣扣于升降孔上，用于调节支撑腿的高度；支撑腿上设置有防虫碗；防虫碗底部开设有通孔，支撑腿穿过通孔；支撑腿的外表面设置有螺纹，支撑腿的外表面位于防虫碗底部的螺纹处连接有螺母。由于支撑腿上设置有防虫碗，防虫碗中可以放置水、防虫药等，害虫通过支撑腿无法爬到蜂箱中，可以起到防虫、防蚁的作用；支撑腿的高度可以通过升降孔和拉扣调节，可以克服地势的高低不平，具有较高的实用性。
附图说明

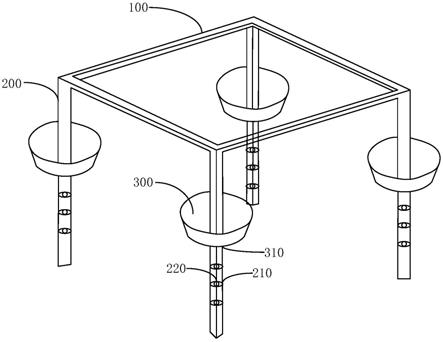

15.图1为一个实施例中蜂箱防虫装置的结构图；
16.图2为又一个实施例中蜂箱防虫装置的结构图；
17.图3为另一个实施例中蜂箱防虫装置的结构图。
具体实施方式
18.为了更好的理解本实用新型，下面结合附图和实施例进一步阐明本实用新型的内容，但本实用新型不仅仅局限于下面的实施例。
19.在一个实施例中，如图1所示，本实用新型提供的一种蜂箱防虫装置，主要包括：蜂箱托架100、支撑腿200、防虫碗300；蜂箱托架100设置在支撑腿200顶部，用于放置蜂箱；支撑腿200上设置有升降孔210和拉扣220；拉扣220扣于升降孔210上，用于调节支撑腿200的高度；支撑腿200上设置有防虫碗300；防虫碗300底部开设有通孔310，支撑腿200穿过通孔310；支撑腿200的外表面设置有螺纹，支撑腿200的外表面位于防虫碗300底部的螺纹处连接有螺母。
20.其中，蜂箱托架100可以是木质的材料，还可以是不锈钢材料，还可以是铝合金材料，在此不作限定。蜂箱托架100可以用于放置蜂箱。支撑腿200的制作材料可以与蜂箱托架100相同，支撑腿200可以用于支撑蜂箱托架100。
21.支撑腿200上可以设置有多个升降孔210和多个拉扣220，通过将不同位置处的拉扣220扣在升降孔210上，可以控制支撑腿200的高度。其中，支撑腿200的长度可以是30厘米至50厘米。
22.支撑腿200上可以设置有防虫碗300，具体的，防虫碗300可以设置在距离蜂箱托架100处10厘米至15厘米的支撑腿200上。防虫碗300中可以放置水、防虫药等物品，从而阻止害虫爬进蜂箱中。其中，防虫碗300底部可以开设有通孔310，便于支撑腿200穿过。支撑腿200的外表面可以设置有螺纹，支撑腿200的外表面位于防虫碗300底部的螺纹处连接有螺母，螺母可以通过与螺纹连接将防虫碗300固定在支撑腿200上。
23.在本实施例中，由于支撑腿200上设置有防虫碗300，防虫碗300中可以放置水、防虫药等，害虫通过支撑腿200无法爬到蜂箱中，可以起到防虫、防蚁的作用；支撑腿200的高度可以通过升降孔210和拉扣220调节，可以克服地势的高低不平，具有较高的实用性。
24.在一个实施例中，如图1所示，支撑腿200的数量可以是四根；蜂箱托架100可以是长方形框架结构，且蜂箱托架100的四个顶点分别于四根支撑腿200的顶部连接。
25.在一个实施例中，蜂箱托架的四个顶点处均设置有连接孔，且连接孔上设置有内
螺纹；四根支撑腿顶部均设置有外螺纹。在本实施例中，四根支撑腿通过螺纹与蜂箱托架可拆卸的连接，便于组装。
26.如图2所示，在一个实施例中，提供的一种蜂箱防虫装置还可以包括支撑底座400；支撑底座400的顶部与支撑腿200的底部连接，支撑底座400的底部与地面接触。在一个实施例中，如图2，蜂箱托包括两根托杆102，支撑腿200的数量为两根；两根托杆102分别设置在两根支撑腿200的顶部。在一个实施例中，两根托杆102之间设置有连接杆104；支撑底座400设置有两个，且两个支撑底座400的底部分别设置在两根支撑腿200的底部连接。
27.在一个实施例中，如图3所示，蜂箱托架包括两根托杆102，支撑腿200的数量为一根；两根托杆102交叉连接，且两根托杆102的交叉点处与支撑腿200的顶部连接。在一个实施例中，如图3，支撑底座400设置有两个，且两个支撑底座400交叉连接；两个支撑底座400交叉点处与支撑腿200的底部连接。
28.在一个实施例中，防虫碗为圆形槽状结构。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
