一种输电线路激光驱鸟器的制作方法

1.本实用新型涉及驱鸟器技术领域，具体涉及一种输电线路激光驱鸟器。


背景技术：

2.鸟类是人类的朋友，然而人们的生产生活也直接影响了鸟类的栖息活动场所。因此，鸟类也会制造一些麻烦，如，清洁问题、机场安全问题、输电线路及变电场送电安全问题。
3.野外架空输电线路和杆塔常常成为鸟类停留，栖息的场地，鸟类的筑巢行为、粪便以及较大体型鸟类的活动等会造成线路跳闸，带来巨大的损失。从鸟害事故分析看，一般有鸟巢短接绝缘子造成跳闸，因鸟在靠横担与绝缘子连接部位筑巢，由叼来的铁丝和长的青树枝短接瓷瓶，在雨天或雾天常引起线路跳闸；另外，也有鸟类造成闪络跳闸，一种是鸟类在排泄粪便时，粪便流柱造成闪络，另一种是粪便污染了瓷瓶，造成绝缘强度下降，在雷电或潮湿气候条件下造成闪络跳闸。尤其在黎明和黄昏时是鸟类外出觅食和归巢嬉戏的时刻，此时，电线尤其是杆塔是其重要的活动范围，其大量行为均在此刻发生，因此将其从输电线路和杆塔周围驱离，不让鸟类在此区域停留，则可避免鸟类的筑巢、嬉戏、栖息等行为，也就可保障线路等电力设施的安全。
4.传统的驱鸟器多为露天放置，如果驱鸟器的密封措施不好的话就会导致雨水或者其他杂质进入到驱鸟器的控制箱内部而影响驱鸟器的正常工作，并且驱鸟器内的密封体的使用寿命较短，导致密封体不具有较好的经久耐用特性。


技术实现要素：

5.本实用新型所要解决的问题是：提供一种输电线路激光驱鸟器，密封效果好，同时密封条和密封圈的使用寿命更长。
6.本实用新型为解决上述问题所提供的技术方案为：一种输电线路激光驱鸟器，包括控制箱和激光发射器，所述激光发射器设置在所述控制箱的上端；所述控制箱上设有箱门，所述箱门上与所述控制箱接触的端面上设有密封条一，所述密封条一围绕所述箱门的边缘设置；所述控制箱与所述密封条一对应的位置上设有容纳槽，所述容纳槽内安装有密封圈，所述密封圈上设有与所述密封条一配合的凹槽，所述凹槽的内壁上设有若干密封条二，所述密封圈靠近所述凹槽底部的位置设有形变腔，所述形变腔内设有形变片。
7.优选的，所述箱门上设有玻璃观察窗。
8.优选的，所述箱门上与所述控制箱接触的位置还设有矩形齿密封垫一，所述控制箱上设有与所述矩形齿密封垫一配合的矩形齿密封垫二。
9.优选的，所述箱门上设有开关锁。
10.优选的，所述密封条二有六条且均不在所述凹槽的两侧槽壁上。
11.与现有技术相比，本实用新型的优点是：
12.1、本实用新型通过设置的密封条一和与密封条一配合的密封圈，在关上箱门时密
封条一完全嵌入到密封圈上的凹槽内部能够增加箱门与控制箱的密封性。
13.2、本实用新型通过在密封圈的凹槽内设置密封条二，当密封条一进入到凹槽内时，密封条二发生形变，进一步增加了箱门与控制箱的密封性。
14.3、本实用新型通过设置的形变片，当关上箱门时形变片受到挤压变形能够增加密封圈和密封条一的紧密度，提高了箱门与控制箱之间的密封性，在开启箱门时，形变片恢复原来状态时能够使密封圈恢复到原来的状态，提高了密封圈的经久耐用特性。
附图说明
15.此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

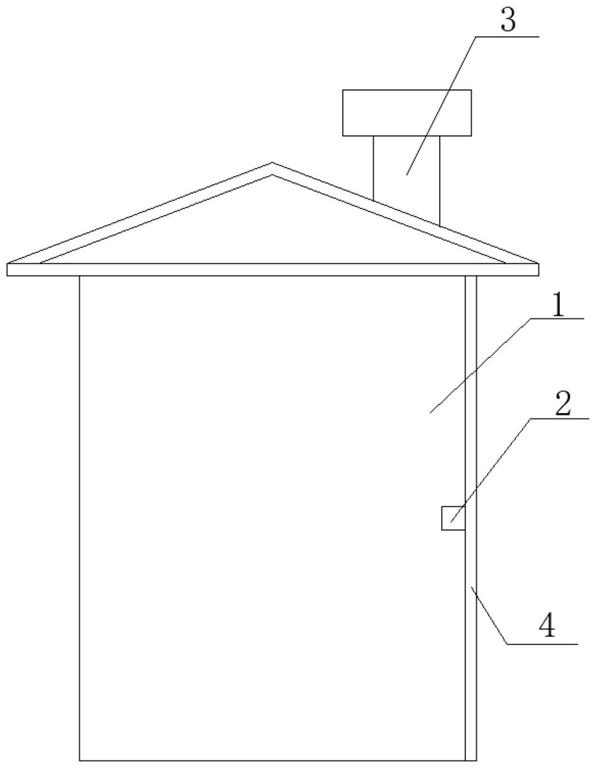

16.图1是本实用新型的主视图；
17.图2是本实用新型的箱门的示意图；
18.图3是本实用新型的密封条与密封圈配合处的示意图；
19.附图标注：1、控制箱；2、开关锁；3、激光发射器；4、箱门；5、观察窗；6、密封条一；7、形变片；8、形变腔；9、矩形齿密封垫一；10、矩形齿密封垫二；11、密封圈；12、密封条二；13、凹槽。
具体实施方式
20.以下将配合附图及实施例来详细说明本实用新型的实施方式，借此对本实用新型如何应用技术手段来解决技术问题并达成技术功效的实现过程能充分理解并据以实施。
21.本实用新型的具体实施例如图1-3所示，一种输电线路激光驱鸟器，包括控制箱1和激光发射器3，所述激光发射器3设置在所述控制箱1的上端；其特征在于：所述控制箱1上设有箱门4，所述箱门4上与所述控制箱1接触的端面上设有密封条一6，所述密封条一6围绕所述箱门4的边缘设置；所述控制箱1与所述密封条一6对应的位置上设有容纳槽，所述容纳槽内安装有密封圈11，所述密封圈11上设有与所述密封条一6配合的凹槽13，所述凹槽13的内壁上设有若干密封条二12，所述密封圈11靠近所述凹槽13底部的位置设有形变腔8，所述形变腔8内设有形变片7。
22.作为本实用新型的另一个实施例，所述箱门4上设有玻璃观察窗5。观察窗能够方便工作人员及时的了解控制箱内的情况。
23.作为本实用新型的另一个实施例，所述箱门4上与所述控制箱1接触的位置还设有矩形齿密封垫一9，所述控制箱1上设有与所述矩形齿密封垫一9配合的矩形齿密封垫二10。通过矩形齿密封垫一和矩形齿密封垫二的配合进一步的提升了箱门与控制箱的密封性。
24.作为本实用新型的另一个实施例，所述箱门4上设有开关锁2。
25.作为本实用新型的另一个实施例，所述密封条二12有六条且均不在所述凹槽13的两侧槽壁上。
26.以上仅就本实用新型的最佳实施例作了说明，但不能理解为是对权利要求的限制。本实用新型不仅局限于以上实施例，其具体结构允许有变化。凡在本实用新型独立权利要求的保护范围内所作的各种变化均在本实用新型保护范围内。
