景观水族箱的流沙瀑布发生装置的制作方法

1.本实用新型涉及一种流沙瀑布发生装置，尤其是景观水族箱的流沙瀑布发生装置。


背景技术：

2.景观水族箱通常摆设在门厅或客厅里，可调节周围的环境，起到装饰点缀作用。水族箱内一般可养殖鱼类、藻类等，这样在水族箱里可模拟简单的生态圈。还有在水族箱内安装有流沙瀑布发生装置，可模拟流沙瀑布的效果，可使得水族箱的景观更加多样。现有的流沙瀑布发生装置的结构简单，通常由水泵连接一根导水管，导水管呈弯管结构，导水管的顶端为排沙嘴，在导水管上还安装有滤沙嘴，滤沙嘴与导水管相贯通，且从排沙嘴喷出的沙子落在滤沙嘴上，沙子可循环从排沙嘴向外排出。目前的滤沙嘴较小，从排水嘴喷出的沙子容易飘落在水族箱内，需要周期性的将沙子清理进滤沙嘴，这将导致流沙瀑布发生装置的使用便捷性不高。就上述问题，我们发明了景观水族箱的流沙瀑布发生装置，扩大滤沙嘴的面积，有效防止排水嘴喷出的沙子飘落在水族箱内，流沙瀑布发生器使用便捷性较高。


技术实现要素：

3.本实用新型提出了景观水族箱的流沙瀑布发生装置，扩大滤沙嘴的面积，有效防止排水嘴喷出的沙子飘落在水族箱内，流沙瀑布发生器使用便捷性较高。
4.本实用新型的技术方案是这样实现的：景观水族箱的流沙瀑布发生装置，该流沙瀑布发生装置安装在水族箱内，该流沙瀑布发生装置包括有安装在水族箱内的水泵，所述水泵的出水口上依次连接有连接管、单向阀、滤沙装置和排沙管；所述滤沙装置包括有连接嘴，所述连接嘴朝上设有容纳框，所述容纳框底口设有导沙板，所述导沙板朝排沙管一侧向下倾斜，所述导沙板底端伸进连接嘴内，细颗粒的沙子放置在容纳框内；所述排沙管呈弯管结构，所述排沙管顶口喷出的沙子落在容纳框内。
5.进一步的有，所述排沙管设有一对，一对所述排沙管内外相套，一对所述排沙管之间设有连接板；一对所述排砂管的底端设有连接口，所述连接口连接在连接嘴上。
6.进一步的有，所述排沙管顶部设有水平的排沙嘴，所述排沙嘴朝向水族箱内侧，从排沙嘴喷出的沙子会落在容纳框内。
7.进一步的有，一对所述排沙管的排沙嘴的长度不同，内圈排沙管的排沙嘴的长度大于外圈排沙管的排沙嘴的长度。
8.采用了上述技术方案，本实用新型的有益效果为：
9.本实用新型公开了景观水族箱的流沙瀑布发生装置，该流沙瀑布发生装置安装在水族箱内，该流沙瀑布发生装置包括有安装在水族箱内的水泵，水泵的出水口上依次连接有连接管、单向阀、滤沙装置和排沙管。滤沙装置包括有连接嘴，连接嘴朝上设有容纳框，容纳框底口设有导沙板，导沙板朝排沙管一侧向下倾斜，导沙板底端伸进连接嘴内，细颗粒的沙子放置在容纳框内。排沙管呈弯管结构，排沙管顶口喷出的沙子落在容纳框内。先将沙子
放入容纳框内，沙子会漏进滤沙装置的连接嘴内，启动水泵，水泵的出水口喷出的水通过连接管和单向阀后，可将连接嘴内沙子一起冲进排沙管，从排沙管顶口喷出的沙子又会落在容纳框内，可实现循环喷沙，实现流沙瀑布的效果。容纳框可容纳较多沙子，有效防止排沙管喷出的沙子飘落在水族箱内，流沙瀑布发生器使用便捷性较高。
附图说明
10.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

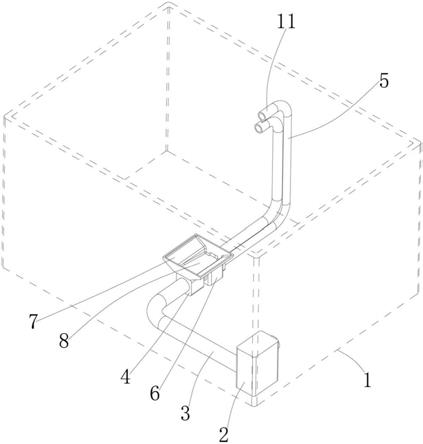

11.图1为本实用新型的结构示意图；
12.图2为本实用新型的剖切结构示意图；
13.图3为本实用新型的拆分结构示意图；
14.其中：1.水族箱、2.水泵、3.连接管、4.单向阀、5.排沙管、6.连接嘴、 7.容纳框、8.导沙板、9.连接板、10.连接口、11.排沙嘴。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.如图1
‑
3所示，景观水族箱的流沙瀑布发生装置，该流沙瀑布发生装置安装在水族箱1内，该流沙瀑布发生装置包括有安装在水族箱1内的水泵2，水泵 2的出水口上依次连接有连接管3、单向阀4、滤沙装置和排沙管5。滤沙装置包括有连接嘴6，连接嘴6朝上设有容纳框7，容纳框7底口设有导沙板8，导沙板8朝排沙管5一侧向下倾斜，导沙板8底端伸进连接嘴6内，细颗粒的沙子放置在容纳框7内。排沙管5呈弯管结构，排沙管5顶口喷出的沙子落在容纳框7内。
17.本实施例的排沙管5设有一对，一对排沙管5内外相套，一对排沙管5之间设有连接板9。一对排砂管5的底端设有连接口10，连接口10连接在连接嘴 6上。采用一对排沙管5可实现双层喷沙，流沙瀑布的效果较好。
18.本实施例的排沙管5顶部设有水平的排沙嘴11，排沙嘴11朝向水族箱1内侧，从排沙嘴11喷出的沙子会落在容纳框7内。一对排沙管5的排沙嘴11的长度不同，内圈排沙管5的排沙嘴11的长度大于外圈排沙管5的排沙嘴11的长度。沙子从排沙管5的排沙嘴11向水族箱1内侧喷出，一对排沙管5的排沙嘴11同时喷出沙子，喷砂的流量也比较大，流沙瀑布的效果比较显著。
19.本实用新型公开了景观水族箱的流沙瀑布发生装置，该流沙瀑布发生装置安装在水族箱1内，先将沙子放入容纳框7内，沙子会漏进滤沙装置的连接嘴6 内，启动水泵2，水泵2的出水口喷出的水通过连接管3和单向阀4后，可将连接嘴6内沙子一起冲进排沙管5，从排沙管5顶口喷出的沙子又会落在容纳框7 内，可实现循环喷沙，实现流沙瀑布的效果。容纳
框7可容纳较多沙子，有效防止排沙管5喷出的沙子飘落在水族箱1内，流沙瀑布发生器使用便捷性较高。
20.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
